Montaje

ATENCIÓN

No incruste la estación dentro de una pared.
Para evitar un funcionamiento incorrecto, instale la estación a una distancia mínima de 20 cm de otros dispositivos (por ejemplo, el mando a distancia de la calefacción por suelo).
Evite instalar la estación en un espacio cóncavo de una pared para evitar la distorsión del audio.
La ubicación de la estación requiere los siguientes espacios abiertos para evitar fallos de funcionamiento o la interrupción de la llamada.
- 15 cm o más por encima del centro de la estación.
- 25 cm o más por debajo del centro de la estación (para permitir el funcionamiento del botón de reinicio situado en la parte inferior de la estación).
- 5 cm o más en el lado izquierdo de la estación (para evitar bloquear el altavoz).

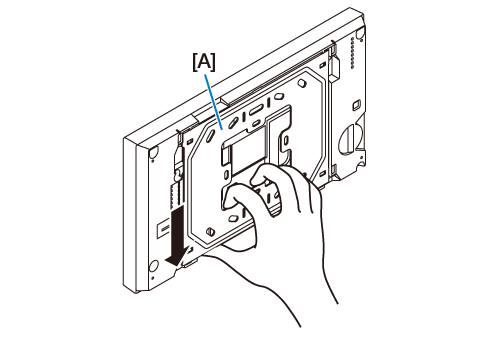

Retire el soporte de montaje [A] de la parte posterior de la estación.
Deslice el soporte de montaje hacia abajo y retírelo.
Fije el soporte de montaje a la pared con los tornillos [B] (×2).
Cuando se use una caja múltiple triple, utilice los tornillos [C] (×4).
Conecte los cables.
Pele 8 mm de la cubierta del cable e introdúzcalo en el terminal. Si resulta difícil de introducir, mantenga pulsado el botón de liberación [D] mientras lo introduce.

Monte la estación en el soporte de montaje [A].

ATENCIÓN

NOTA

Cuando utilice tornillos de montaje para madera (×4) para el montaje en pared, taladre un orificio de 50 mm de diámetro en la posición del centro de la estación en la pared.

Tornillos disponibles

[B]	Deben ser compatibles con una caja múltiple.
[C]	Eje del tornillo: Φ4,1 mm o menos Cabezal con ranuras: Φ8,2 mm o menos, 3,0 mm o menos de altura
Tornillo de montaje para madera	Eje del tornillo: Φ4,1 mm o menos Cabezal con ranuras: Φ8,2 mm o menos, 3,0 mm o menos de altura

Puede guiar los cables hacia la parte superior o inferior de la estación.

Si el cableado debe pasarse desde la parte superior de la estación, corte la entrada de cable [E].

Si existe una gran cantidad de cables [F], corte la cubierta del cable hasta la entrada del mismo.

Fije el soporte de montaje a la pared con los tornillos de montaje para madera [G] (×4).

Tornillos disponibles

[G]

Eje del tornillo: Φ4,1 mm o menos
Cabezal con ranuras: Φ8,2 mm o menos, 3,0 mm o menos de altura

NOTA

Cuando los tornillos de montaje para madera no se puedan usar para paredes de yeso, paredes de hormigón y similares, use anclajes [H] o tapones de hormigón [I] disponibles en el mercado.
