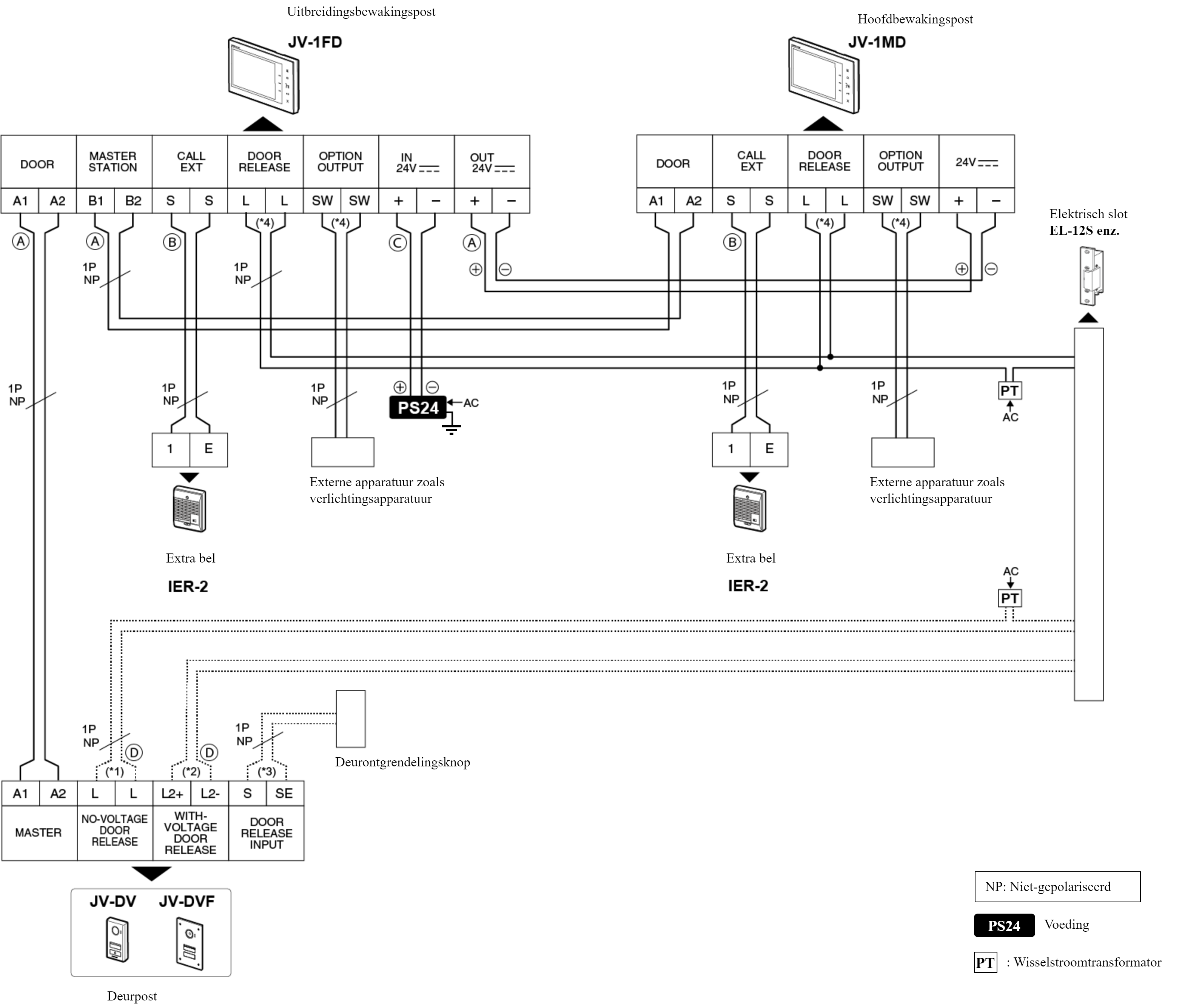

Bedradingsschema en -specificaties



ATTENTIE

  • Gebruik de ongebruikte aansluitingen niet voor andere doeleinden.
  • Combineer geen verschillende verbindingen (deurpost + hoofdpost, hoofdpost + bijpost,...) in dezelfde kabel. De bedrading tussen de uitbreidingsbewakingspost en de hoofdbewakingspost en tussen de uitbreidingsbewakingspost en 24 V DC +/- kan echter in dezelfde mantel worden aangebracht. Houd alle andere bedrading ten minste 10 cm uit de buurt van de A1/A2 en de stroomdraden +/-.
  • Isoleer en beveilig ongebruikte laagspanningsleidingen.
  • Sluit een elektrisch slot slechts op één plaats aan.
  • De deurontgrendelingsknop activeert alleen het elektrische slot dat is aangesloten op de deurpost.

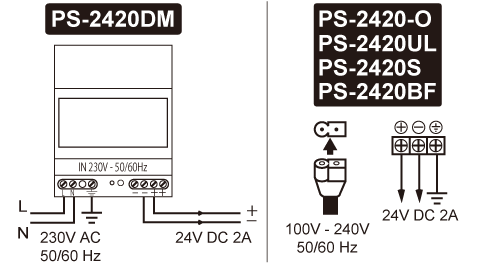

  • Zorg ervoor dat de voeding geaard is.
  • Bedradingsaansluitingen worden aangebracht tussen de deurpost en de uitbreidingsbewakingspost en tussen de uitbreidingsbewakingspost en de hoofdbewakingspost.
  • Zorg ervoor dat de hoofdpost vanuit een enkele voeding via de bijpost wordt gevoed.

OPMERKING

  • De volgorde van aansluitingen in het schema kan afwijken van het werkelijke product.

  • Raadpleeg ook de instructies voor elk apparaat dat moet worden aangesloten.


Bedradingsafstand

PE Φ0,65 mm (22 AGW): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 100 m
PE Φ0,65 mm (22 AGW): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 150 m
PE Φ0,65 mm (22 AGW): 5 m
PE Φ0,8 mm (20 AGW): 10 m
PE Φ0,65 mm (22 AGW): 15 m
PE Φ0,8-1,2 mm (20-16 AWG): 30 m
Overige PE Φ0,65-1,2 mm (22-16 AWG)

OPMERKING

  • De bedradingsafstand tussen de uitbreidingsbewakingspost en de voeding kan worden verlengd tot 25 m door een PE Φ1,2 mm (16 AWG) kabel te gebruiken. Echter, de maximale afstanden tussen de deurpost en de uitbreidingsbewakingspost en tussen de uitbreidingsbewakingspost en de hoofdbewakingspost zullen worden ingekort tot 70 m door een PE Φ0,8-1,2 mm (20-16 AWG) kabel te gebruiken.
  • Door de bedradingsafstanden tussen de deurpost en de uitbreidingsbewakingspost en tussen de hoofdbewakingspost en de uitbreidingsbewakingspost te beperken tot 70 m of korter en een PE Φ0,8-1,2 mm (20-16 AWG) kabel te gebruiken, mag de gevoede deurslot-uitgang belast worden tot 580mA.


(*1): Uitgangsspecificaties

Uitgangsmethode

Potentiaalvrij, normaal open contact

Schakelcapaciteit

24 VDC, 1 A (bij resistieve belasting)


(*2): Uitgangsspecificaties

Uitgangsmethode

Gevoede uitgang

Maximale belasting

500 mA

Uitgangsspanning 12 VDC


(*3): Ingangsspecificaties

Ingangsmethode Potentiaalvrij, normaal open contact
Detectietijd 100 msec of meer
Contactweerstand 300 Ω of minder
Kortsluitstroom aansluiting

10 mA of minder

Spanning tussen aansluitingen

5 VDC of minder (tussen open aansluitingen)


(*4): Uitgangsspecificaties

Uitgangsmethode Potentiaalvrij, normaal open contact
Schakelcapaciteit 24 VDC, 1 A (resistieve belasting)
