 OBS
- Ikke bruk de ubrukte terminalene til andre formål.
- Ledningene mellom hver enhet skal ikke være i den samme ledningskappe. (Kablene mellom bi-svarapparatet og hoved svarapparatet, og mellom svarapparatene og 24 V DC +/- kan imidlertid gjøres i den samme ledningskappe. Alle andre ledninger skal holdes minst 10 cm unna A1/A2 og strøm +/- ledninger.)
- Isoler og sikre ubrukte lavspenningsledninger.
- Du må kun koble en elektronisk lås til ett enkelt sted.
- Den eksterne døråpnerknappen aktiverer bare den elektroniske låsen som er koblet til dørstasjonen.
- Sørg for å jorde strømforsyningen.

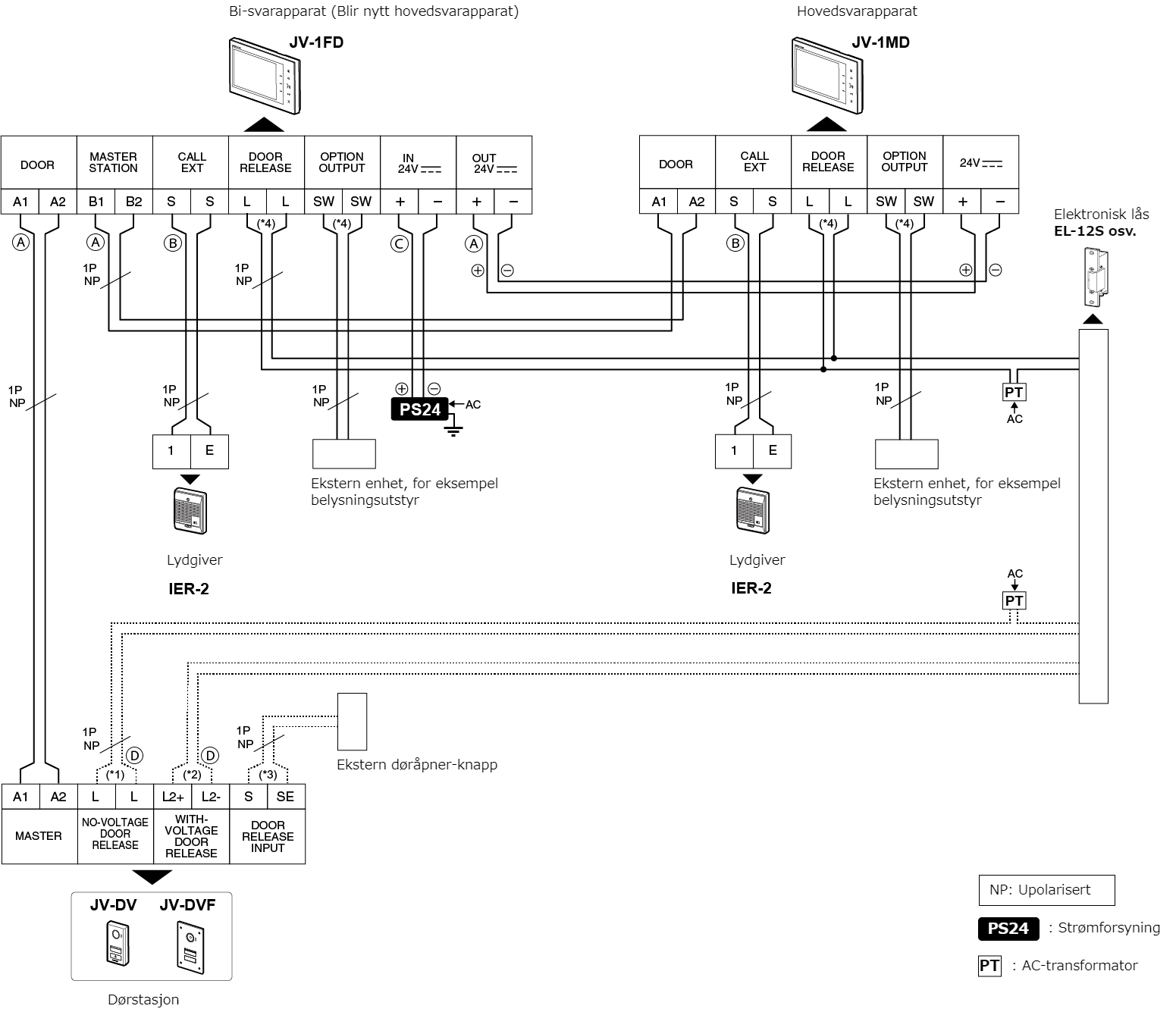

- Ledningstilkoblinger gjøres mellom dørstasjonen og den bi-svarapparatet, og mellom den bi-svarapparatet og hoved svarapparatet.

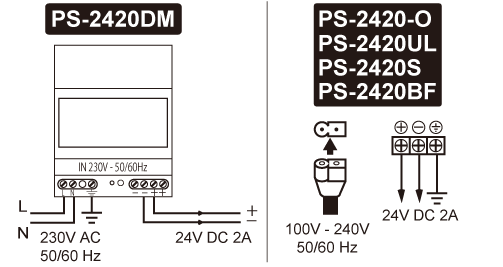

- Sørg for å tilføre strøm til hoved svarapparatet via utgangen på bi-svarapparatet (Nye hovedsvarapparat).
|
 MERK
|
Ledningsavstand
|
|
PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 100 m |
|
|
PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 150 m |
|
|
PE Φ0,65 mm (22 AWG): 5 m
PE Φ0,8 mm (20 AWG): 10 m |
|
|
PE Φ0,65 mm (22 AWG): 15 m
PE Φ0,8-1,2 mm (20-16 AWG): 30 m |
| Andre |
PE Φ0,65-1,2 mm (22-16 AWG) |
MERK
- Ledningsavstanden mellom bi-svarapparatet og strømforsyningen kan forlenges opptil 25 m ved hjelp av en PE Φ1,2 mm kabel. De maksimale avstandene mellom dørstasjonen og bi-svarapparatet, og mellom bi-svarapparatet og hoved svarapparatet forkortes imidlertid til 70 m ved hjelp av en PE Φ0,8-1,2 mm (20-16 AWG) kabel.
- Når kontaktutgangen fra dørstasjonen er 12 VDC, 580 mA (høyere enn 500 mA, 580 mA eller lavere), skal ledningsavstandene mellom dørstasjonen og bi-svarapparat, og mellom hoved svarapparat og bi-svarapparatet bør være 70 m eller kortere ved å bruke en PE Φ0,8-1,2 mm (20-16 AWG) kabel.
|
(*1): Utgangsspesifikasjoner
| Utgangsmetode |
Potensialfri kontakt (N/O) |
| Kontaktrangering |
24 VDC, 1 A (belastning) |
(*2): Utgangsspesifikasjoner
| Utgangsmetode |
|
| Utgangsstrøm |
500 mA eller mindre |
| Utgangsspenning |
12 VDC |
(*3): Inngangsspesifikasjoner
| Inngangsmetode |
Potensialfri kontakt (N/O) |
| Deteksjonstid |
100 msek eller mer |
| Kontaktmotstand |
300 Ω eller mindre |
| Kortslutningsstrøm for terminal |
10 mA eller mindre |
| Spenning mellom terminaler |
5 VDC eller mindre (mellom åpne terminaler) |
(*4): Utgangsspesifikasjoner
| Utgangsmetode |
Potensialfri kontakt (N/O) |
| Kontaktrangering |
24 VDC, 1 A (belastning) |
