Johdotukseen liittyvät varotoimet

Kaapeli

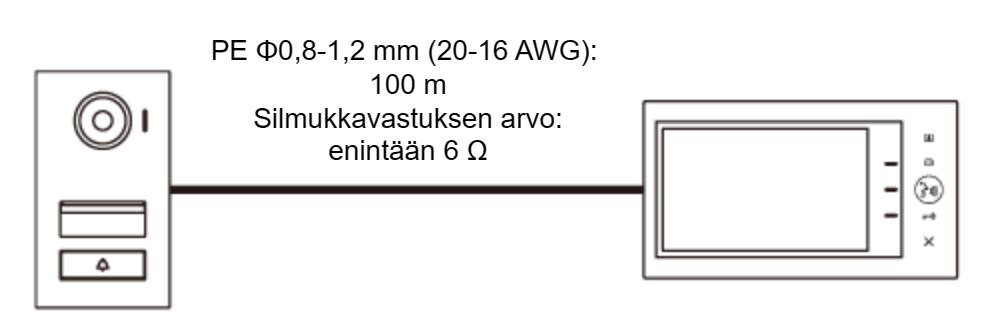

• Käytä rinnakkaista 2-johtimellista johdotuskaapelia video-ovikojeen ja päävalvonta-aseman kytkemiseen.

• Valitse PE (polyeteeni) -eristeinen PVC-kuorellinen kaapeli pienjännitejohdotukseen.
  • Koaksiaalikaapelia ei voi käyttää.
  • 2-parista nelostyyppistä vinyylivaipallista kaapelia ei voi käyttää.

• Kun teet johdotusta, erottele ääneen/videoon ja ovenavaukseen liittyvät johdot ja pidä ne yli 10 cm:n päässä toisistaan.

• Jos vanhoja johtoja käytetään, laite ei välttämättä toimi oikein. Tällaisessa tilanteessa johdot on vaihdettava.

• Jos käytät olemassa olevia kaapeleita, tarkista oikosulun ja irti kytkeytymisen mahdollisuus ennen asennusta.

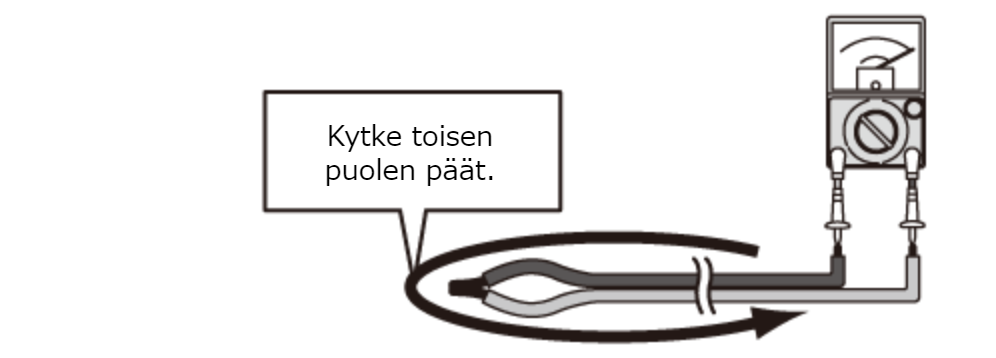

• Irti kytkeytymisen tarkistus (enintään 6 Ω)
  Kytke toisen puolen päät ja tee mittaus toiselta puolelta testerillä.

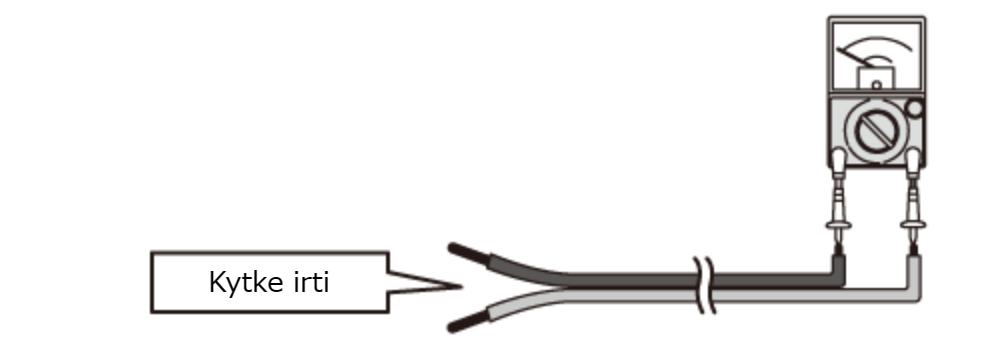

• Oikosulkutarkistus: ∞Ω (ääretön)



• Liitä pienjännitekaapelit joko puristamalla ne yhteen puristusholkilla tai juottamalla ja eristä ne sitten eristysteipillä peittämällä.

Miten yhdistää matalajännitejohdot toisiinsa

Liittäminen puristusholkilla

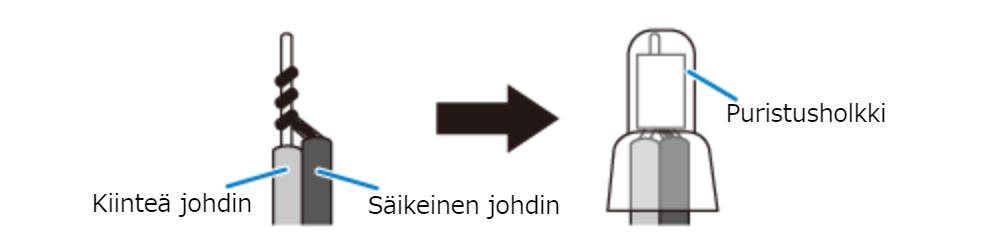

1. Kierrä säikeinen johdin kiinteän johtimen ympäri vähintään kolme kertaa, liitä ne sitten puristimella.

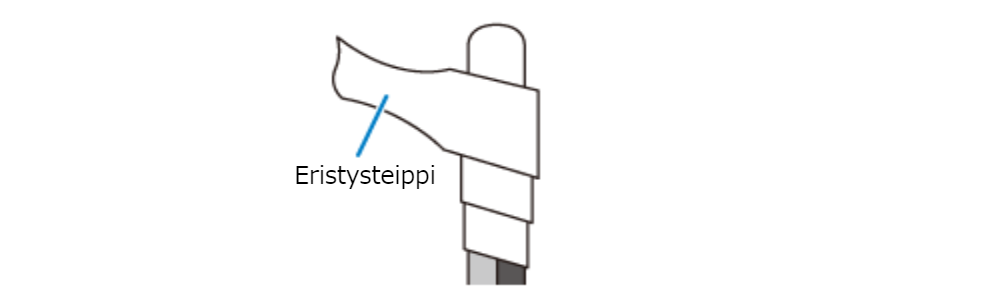

2. Aseta yli puolet teipin leveydestä limittäin ja kierrä johtimia vähintään kaksi kertaa.

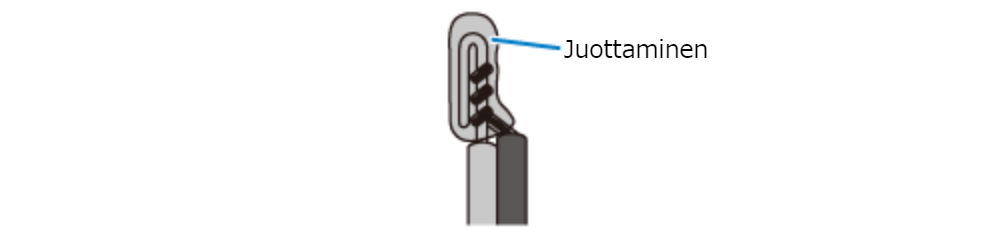

Juottaminen

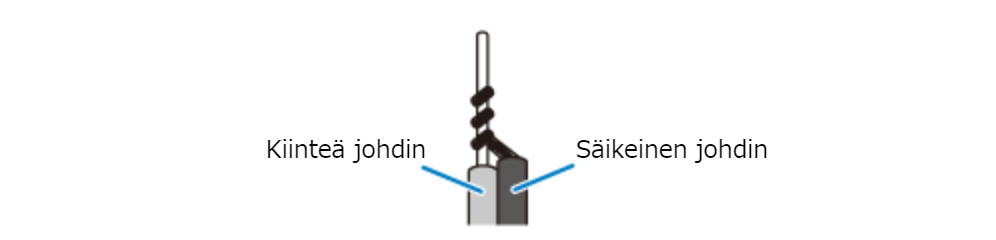

1. Kierrä säikeinen johdin kiinteän johtimen ympäri vähintään kolme kertaa.

2. Taivuta kärkeä ja juota se. Varmista, ettei lyijyvaippajohdin työnny ulos.

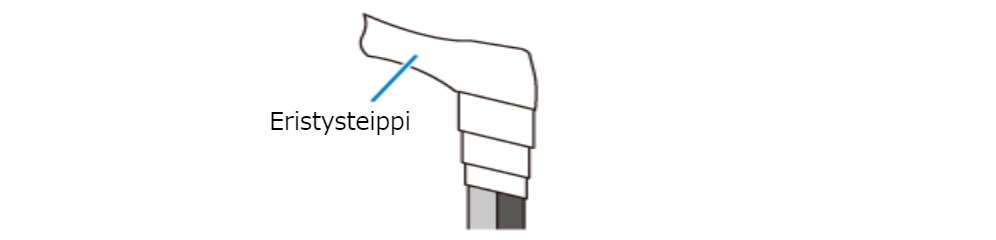

3. Aseta yli puolet teipin leveydestä limittäin ja kierrä johtimia vähintään kaksi kertaa.
