 HUOMIO
- Älä käytä käyttämättömiä liitäntöjä muihin tarkoituksiin.
- Kunkin laitteen välinen johdotus ei saa olla samassa johdotusvaipassa. (laajennusvalvonta-aseman ja päävalvonta-aseman sekä laajennusvalvonta-aseman ja 24 V DC +/-:n väliset johdotukset voidaan kuitenkin tehdä samassa vaipassa. Kaikki muut johdotukset on pidettävä vähintään 10 cm:n (3-15/16 tuuman) päässä A1/A2:sta ja virran +/--kytkimistä.)
- Eristä ja varmista käyttämättömät matalajännitejohdot.
- Kytke sähkölukko vain yhteen paikkaan.
- Ulko-oven avauspainike aktivoi ainoastaan sähköisen lukon, joka on kytketty ovikojeeseen.

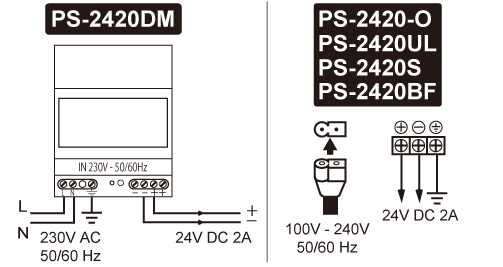

- Muista maadoittaa virtalähde.

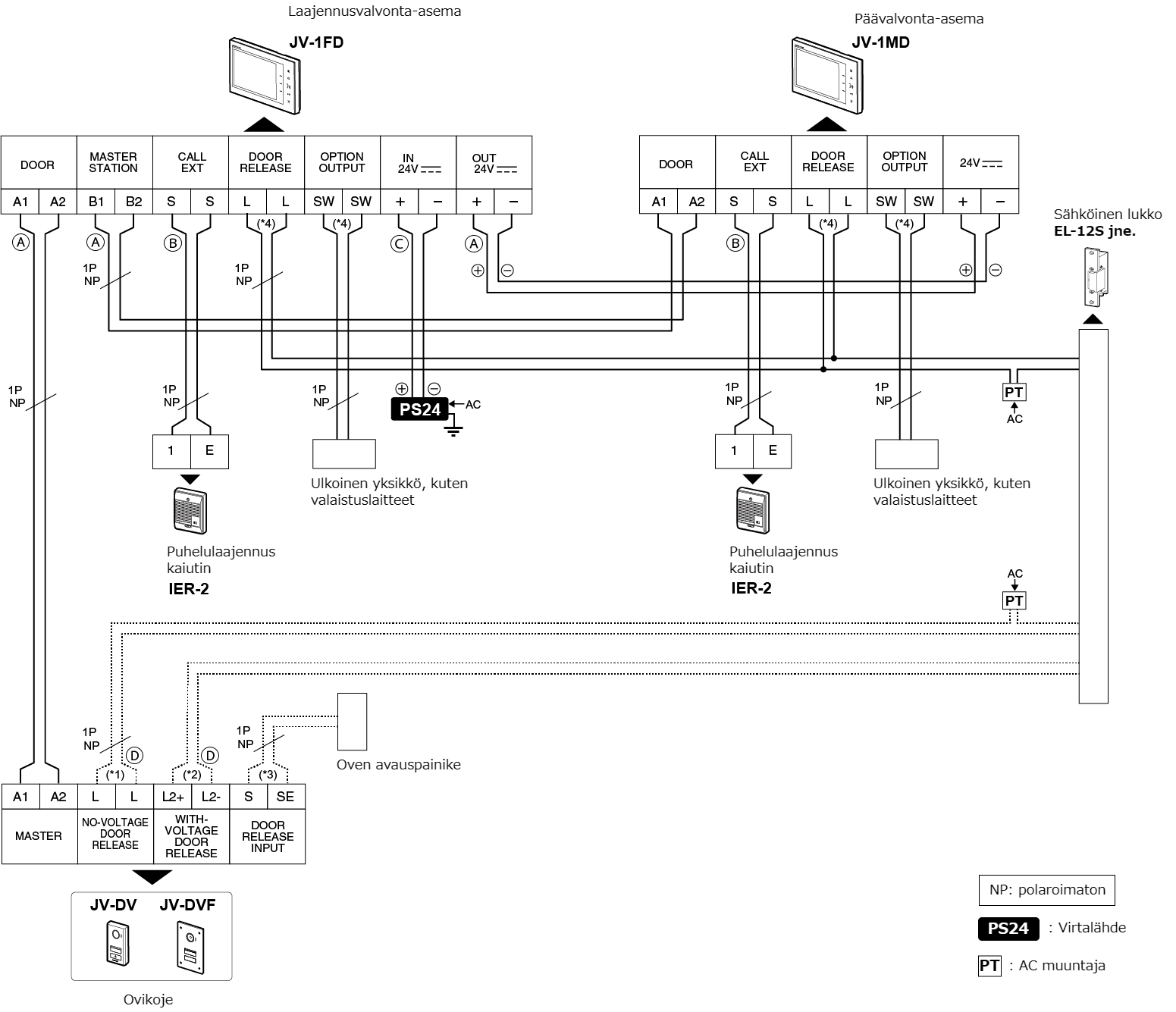

- Ovikojeen ja laajennusvalvonta-aseman sekä laajennusvalvonta-aseman ja päävalvonta-aseman välille tehdään johdotusliitännät.
- Muista syöttää virta päävalvonta-asemalle yhdestä virtalähteestä laajennusvalvonta-aseman kautta.
|
 HUOMAUTUS
|
Johdotusetäisyys
|
|
PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 100 m |
|
|
PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 150 m |
|
|
PE Φ0,65 mm (22 AWG): 5 m
PE Φ0,8 mm (20 AWG): 10 m |
|
|
PE Φ0,65 mm (22 AWG): 15 m
PE Φ0,8-1,2 mm (20-16 AWG): 30 m |
| Muut |
PE Φ0,65–1,2 mm (22–16 AWG) |
HUOMAUTUS
- Laajennusvalvonta-aseman ja virtalähteen välinen johdotusetäisyys voidaan pidentää 25 metriin käyttämällä PE Φ1,2 mm (16 AWG) kaapelia. Ovikojeen ja laajennusvalvonta-aseman sekä laajennusvalvonta-aseman ja päävalvonta-aseman väliset enimmäisetäisyydet lyhennetään kuitenkin 70 metriin käyttämällä PE Φ0,8-1,2 mm (20-16 AWG) kaapelia.
- Kun ovikojeen märkäkontaktilähtö on 12 VDC, 580 mA (yli 500 mA, 580 mA tai pienempi), ovikojeen ja laajennusvalvonta-aseman sekä päävalvonta-aseman ja laajennusvalvonta-aseman välisten johtoetäisyyksien tulee olla olla 70 m tai lyhyempiä käyttämällä PE Φ0,8-1,2 mm (20-16 AWG) kaapelia.
|
(*1): Lähdön tekniset tiedot
| Lähtötapa |
Kuivakosketus (N/O) |
| Kosketuksen luokitus |
24 VDC, 1 A (resistiivinen kuorma enintään) |
(*2): Lähdön tekniset tiedot
| Lähtötapa |
|
| Lähtövirta |
500 mA tai vähemmän |
| Lähtöjännite |
12 VDC |
(*3): Syötön tekniset tiedot
| Syöttötapa |
Kuivakosketus (N/O) |
| Tunnistusaika |
Vähintään 100 sekuntia |
| Kosketinvastus |
300 Ω tai vähemmän |
| Liitännän oikosulkuvirta |
10 mA tai vähemmän |
| Liitäntöjen välinen jännite |
5 VDC tai vähemmän (avointen liittimien välillä) |
(*4): Lähdön tekniset tiedot
| Lähtötapa |
Kuivakosketus (N/O) |
| Kosketuksen luokitus |
24 VDC, 1 A (resistiivinen kuorma enintään) |
