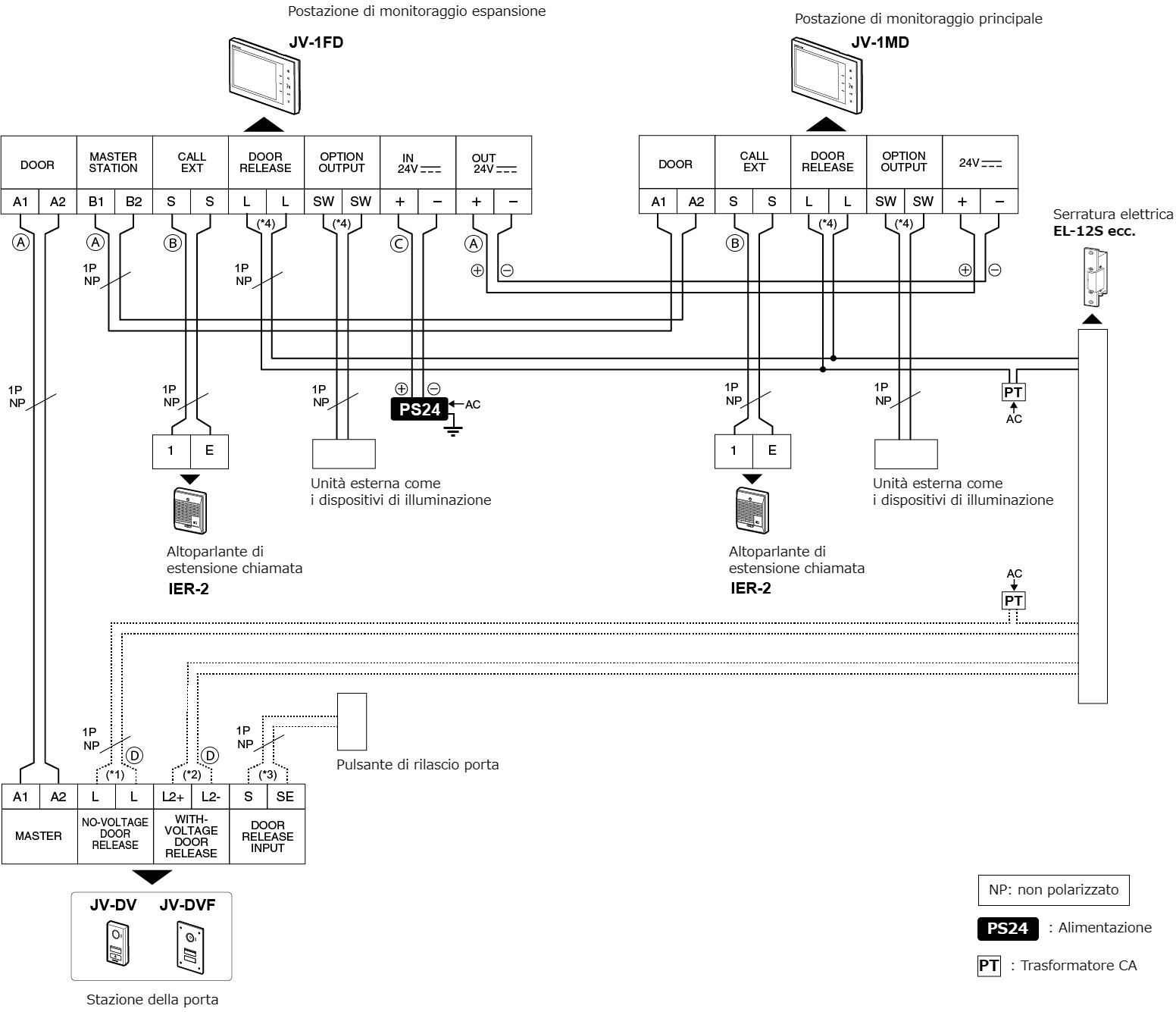

Schema di cablaggio e specifiche



ATTENZIONE

  • Non utilizzare i terminali inutilizzati per altri scopi.
  • Il cablaggio tra ciascun dispositivo non deve trovarsi nella stessa guaina per cablaggio. (Tuttavia, i cablaggi tra la postazione di monitoraggio espansione e la postazione di monitoraggio principale, e tra la postazione di monitoraggio espansione e 24 V CC +/- possono trovarsi nella stessa guaina. Tutti gli altri cablaggi devono essere tenuti ad almeno 10 cm di distanza dai cablaggi A1/A2 e alimentazione +/-.)
  • Isolare e rendere sicure le linee a bassa tensione inutilizzate.
  • Collegare una serratura elettrica solo a un’unica posizione.
  • Il pulsante di rilascio porta esterna attiva solo la serratura elettrica collegata alla stazione della porta.

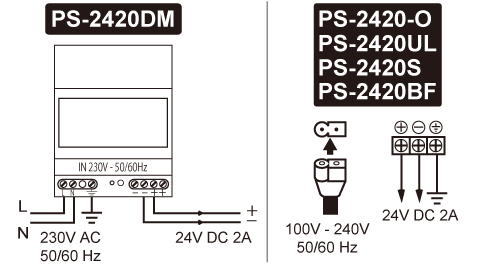

  • Assicurarsi di mettere a terra l’alimentazione.
  • I collegamenti del cablaggio devono essere stabiliti tra la stazione della porta e la postazione di monitoraggio espansione e tra la postazione di monitoraggio espansione e la postazione di monitoraggio principale.
  • Assicurarsi di fornire alimentazione alla postazione di monitoraggio principale da un’unica fonte di alimentazione tramite la postazione di monitoraggio espansione.

NOTA

  • La sequenza dei terminali nello schema potrebbe differire dal prodotto effettivo.

  • Fare riferimento anche alle istruzioni per ciascun dispositivo da collegare.


Distanza di cablaggio

PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 100 m
PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 150 m
PE Φ0,65 mm (22 AWG): 5 m
PE Φ0,8 mm (20 AWG): 10 m
PE Φ0,65 mm (22 AWG): 15 m
PE Φ0,8-1,2 mm (20-16 AWG): 30 m
Altri PE Φ0,65-1,2 mm (22-16 AWG)

NOTA

  • La distanza di cablaggio tra la postazione di monitoraggio espansione e l’alimentazione può essere estesa fino a 25 m utilizzando un cavo PE Φ1,2 mm (16 AWG). Tuttavia, le distanze massime tra la stazione della porta e la postazione di monitoraggio espansione, e tra la postazione di monitoraggio espansione e la postazione di monitoraggio principale saranno ridotte a 70 m utilizzando un cavo PE Φ0,8-1,2 mm (20-16 AWG).
  • Quando l'uscita a contatto bagnato dalla stazione della porta è 12 V CC, 580 mA (superiore a 500 mA, 580 mA o inferiore), le distanze di cablaggio tra la stazione della porta e la postazione di monitoraggio espansione, e tra la postazione di monitoraggio principale e la postazione di monitoraggio espansione devono essere di 70 m o inferiori utilizzando un cavo PE Φ0,8-1,2 mm (20-16 AWG).


(*1): Specifiche di uscita

Metodo di uscita

Contatto pulito (N/O)

Valori nominali di contatto

24 V CC, 1 A (carico resistivo)


(*2): Specifiche di uscita

Metodo di uscita

Contatto in tensione (N/O)

Corrente di uscita

500 mA o meno

Tensione di uscita 12 V CC


(*3): Specifiche di ingresso

Metodo di ingresso Contatto pulito (N/O)
Tempo di rilevamento 100 msec o più
Resistenza del contatto 300 Ω o meno
Corrente di cortocircuito del terminale

10 mA o meno

Voltaggio tra terminali

5 V CC o meno (tra terminali aperti)


(*4): Specifiche di uscita

Metodo di uscita Contatto pulito (N/O)
Valori nominali di contatto 24 V CC, 1 A (carico resistivo)
