Montaggio

ATTENZIONE

Non incorporare la postazione all’interno di una parete.
Per prevenire malfunzionamenti, installare la postazione ad almeno 20 cm di distanza da altri dispositivi (es. telecomando per il riscaldamento a pavimento).
Evitare di installare la postazione in uno spazio concavo di una parete per evitare la distorsione audio.
La posizione della postazione richiede i seguenti spazi aperti per evitare malfunzionamenti o interruzione della chiamata.

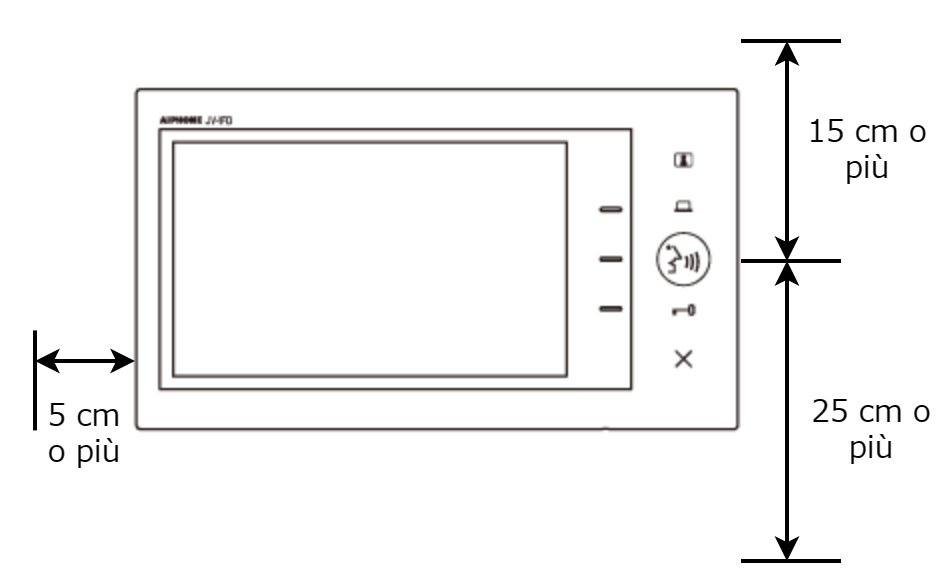

- 15 cm o più al di sopra del centro della postazione.
- 25 cm o più al di sotto del centro della postazione (per consentire il funzionamento del pulsante reset sulla parte inferiore della postazione).
- 5 cm o più sul lato sinistro della postazione (per evitare di bloccare l’altoparlante).

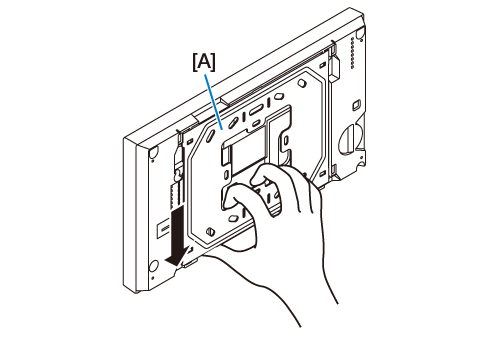

Rimuovere la staffa di montaggio [A] dal retro della postazione.
Far scorrere verso il basso la staffa di montaggio e rimuoverla.

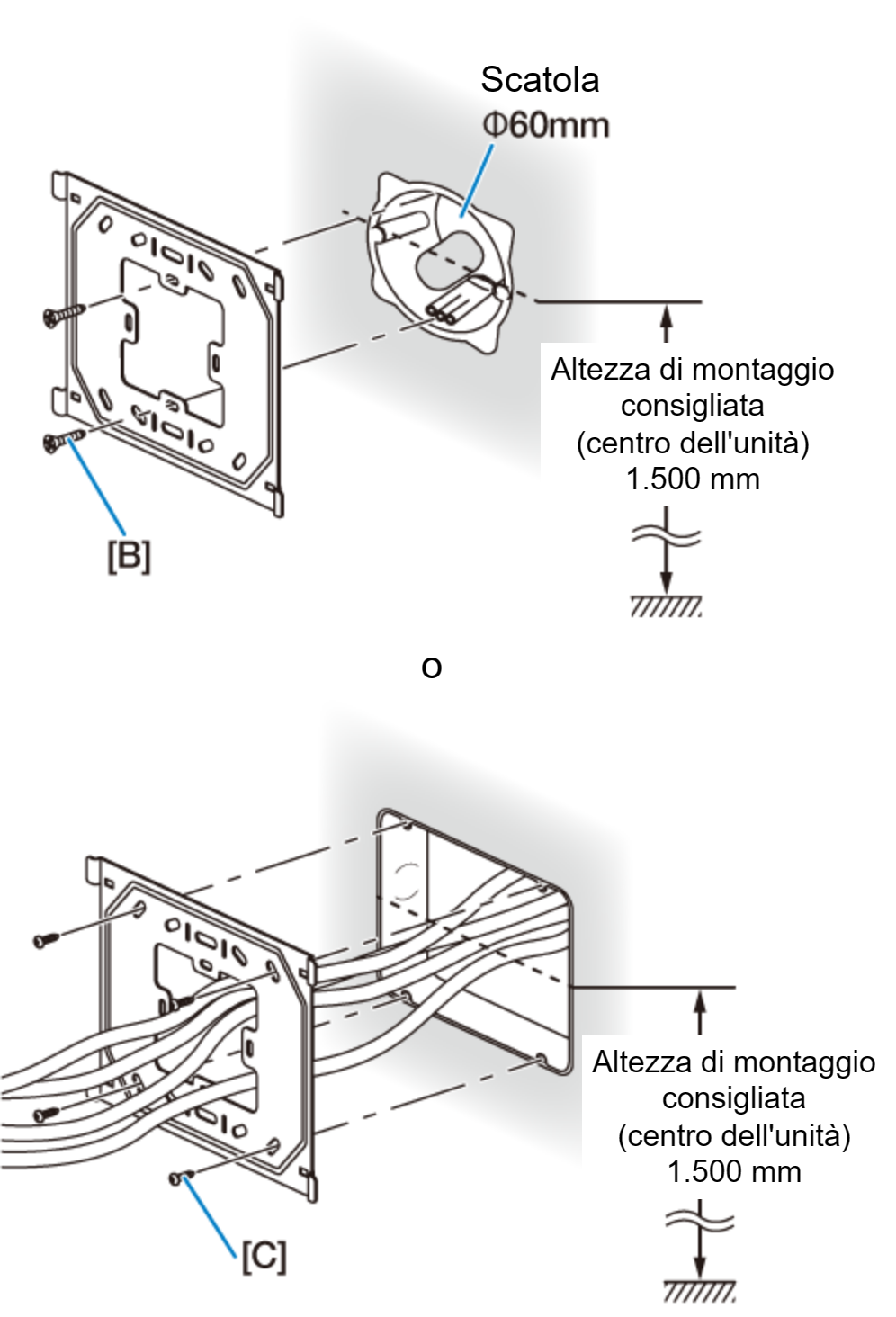

Fissare la staffa di montaggio alla parete con le viti [B] (×2).
Quando si utilizza una scatola a 3 frutti (tipo 503), utilizzare viti [C] (×4).
Collegare i fili.

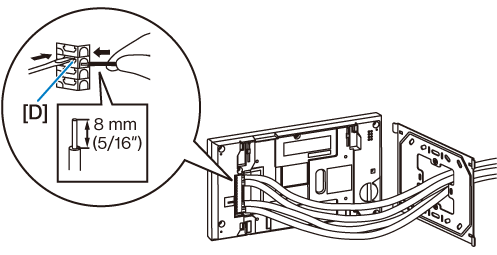

Spellare 8 mm della guaina del cavo e inserirlo nel terminale. Se risulta difficile da inserire, premere e tenere premuto il pulsante di rilascio [D] durante l’inserimento.

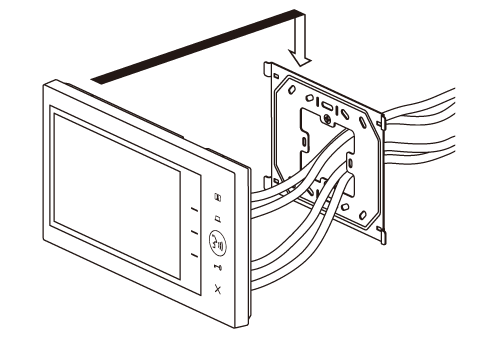

Montare la postazione sulla staffa di montaggio [A].

ATTENZIONE

Fare attenzione a non intrappolare i cavi tra la postazione e la staffa di montaggio.
Fare attenzione a non danneggiare la guaina del cavo con la staffa di montaggio.

NOTA

Quando si utilizzano viti di montaggio per legno (×4) per il montaggio a parete, praticare un foro del diametro di 50 mm nella posizione del centro della postazione sulla parete.

Viti disponibili

[B]	Deve essere compatibile con una scatola elettrica.
[C]	Diametro vite: Φ4,1 mm o meno Testa scanalata: Φ8,2 mm o meno, 3,0 mm o meno di altezza
Viti di montaggio per legno	Diametro vite: Φ4,1 mm o meno Testa scanalata: Φ8,2 mm o meno, 3,0 mm o meno di altezza

I cavi possono essere instradati sia verso la parte superiore sia verso quella inferiore della postazione.

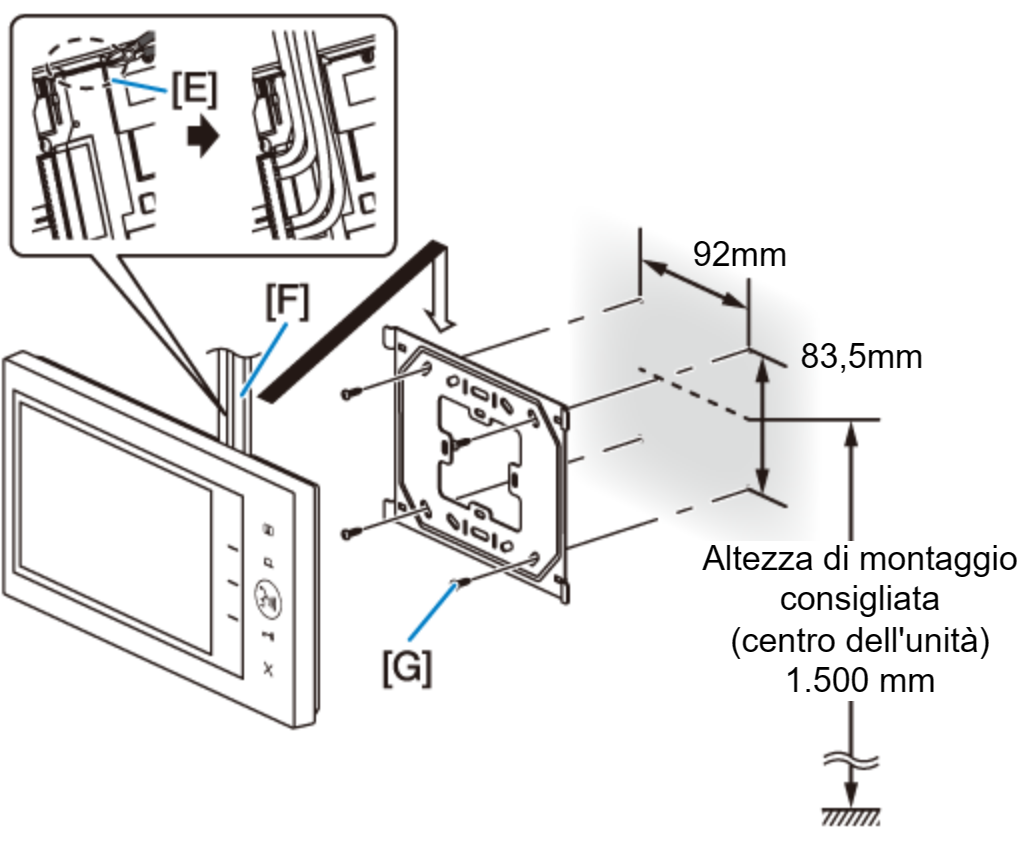

Se il cablaggio deve essere disposto dalla parte superiore della postazione, tagliare il coperchio del cavo [E].

Se c’è una grande quantità di cablaggio [F], spelare la guaina del cavo fino al coperchio del cavo.

Fissare la staffa di montaggio alla parete con le viti di montaggio per legno [G] (×4).

Viti disponibili

[G]

Diametro vite: Φ4,1 mm o meno
Testa scanalata: Φ8,2 mm o meno, 3,0 mm o meno di altezza

NOTA

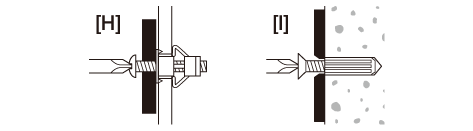

Quando non è possibile utilizzare le viti di montaggio per legno per pareti in cartongesso, calcestruzzo e così via, utilizzare fissaggi per parete disponibili in commercio [H] o tasselli per cemento [I].
