Master-Überwachungsstation/Überwachungserweiterungsstation

Zur Veranschaulichung ist die JV-1MD (Master-Überwachungsstation) dargestellt. Die Überwachungserweiterungsstation JV-1FD weist die gleichen Funktionen und Bedienelemente auf.

Nr.	Position	Beschreibung
1	Farb-LCD-Bildschirm	Der LCD-Farbbildschirm hat keine Touch-Oberfläche. Entfernen Sie vor der Verwendung die Schutzfolie.
2	Funktionstasten	Tippen Sie auf die entsprechende Funktionstaste, um eine auf der rechten Seite des Bildschirms angezeigte Funktion auszuführen. → Funktionstasten Tippen Sie im Standby-Modus auf eine beliebige Funktionstaste, um das Einstellungsmenü aufzurufen.
3	Bestätigungs-LED (blau)	Zeigt den aktuellen Status der Station an. → Bestätigungs-LED
4	Monitortaste	Tippen Sie auf die Monitortaste, um die Außenseite der Tür anzuzeigen. → Überwachung der Türstation
5	Optionstaste	Tippen Sie auf die Optionstaste, um ein angeschlossenes externes Gerät zu aktivieren. → Aktivierung eines externen Geräts
6	Sprechen-Taste	Tippen Sie auf die Sprechen-Taste, um die Kommunikation zu starten. → Einen Anruf beantworten
7	Türöffnertaste	Tippen Sie auf die Türöffnertaste, um das elektrische Schloss an der Türstation zu entriegeln. → Entriegelung der Tür
8	Ende-Taste	Tippen Sie auf die Ende-Taste, um den aktuellen Vorgang zu beenden und in den Standby-Modus zu wechseln.
9	Lautsprecher	Der Lautsprecher befindet sich auf der Rückseite der Station.
10	RESET-Schalter	Drücken Sie den RESET-Schalter, um die Station neu zu starten, wenn sie nicht reagiert. Auch nach dem Neustart der Station bleiben die Einstellungen und das aufgezeichnete Bild erhalten.
11	Mikrofon	Verdecken Sie das Mikrofon nicht mit Aufklebern oder Klebeband. Andernfalls ist möglicherweise keine Kommunikation möglich.

Funktionstasten

Tippen Sie auf die entsprechende Funktionstaste, um eine auf der rechten Seite des Bildschirms angezeigte Funktion auszuführen.

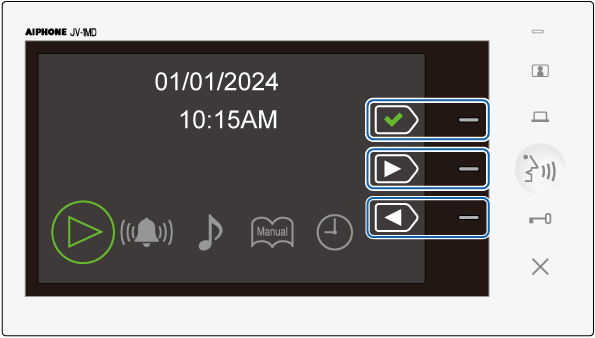

Beispiel: Einstellungsmenü

Die auf dem Bildschirm angezeigten Funktionen ändern sich je nach dem Status der Station.

Bestätigungs-LED

LED		Beschreibung
Blaues Licht	Ein	Die blaue LED leuchtet während des Starts auf. Die blaue LED leuchtet, wenn die Lautstärke des Klingeltons auf „0“ eingestellt ist. Die blaue LED leuchtet, wenn die Überwachungsstation zur Türstation spricht.
Blau blinkend	Ein (0,25 s) Aus (0,25 s)	JV-1MD: Wenn ein Kurzschluss in der Verkabelung der Türstation oder der Überwachungserweiterungsstation festgestellt wird. JV-1FD: Wenn ein Kurzschluss in der Verkabelung der Türstation festgestellt wird.
	Ein (0,5 s) Aus (0,5 s) Die LED erlischt nach 3-maligem Blinken.	Die blaue LED blinkt, wenn Sie auf tippen, um das elektrische Schloss zu entriegeln. Die blaue LED blinkt, wenn Sie auf tippen, um das externe Gerät zu aktivieren.
	Ein (1 s) Aus (1 s)	Es gibt einige unbestätigte Bilder (neue Bilder). (Nur JV-1MD) Der Besucher spricht während der Push-to-Talk-Kommunikation.
