Moniteur maître/Moniteur d'extension

Moniteur maître JV-1MD représenté à titre d'illustration. Le moniteur d'extension JV-1FD a les mêmes caractéristiques et commandes.

N°	Élément	Description
1	Écran LCD couleur	L'écran LCD couleur ne possède pas d'interface tactile. Retirez le film protecteur avant l'utilisation.
2	Boutons de fonction	Appuyez sur le bouton de fonction correspondant pour exécuter une fonction affichée sur le côté droit de l'écran. → Boutons de fonction Appuyez sur n'importe quel bouton de fonction en mode veille pour afficher le menu des programmations.
3	Notification LED (bleu)	Indique l'état actuel du poste. → Notification LED
4	Bouton du moniteur	Appuyez sur le bouton du moniteur pour surveiller l'extérieur de la platine de rue. → Surveillance de la platine de rue
5	Bouton d'option	Appuyez sur le bouton d'option pour activer une unité externe connectée. → Activation d'une unité externe
6	Bouton d'appel	Appuyez sur le bouton d'appel pour démarrer la communication. → Réponse à un appel
7	Bouton d'ouverture de gâche électrique	Appuyez sur le bouton d'ouverture de gâche électrique pour déverrouiller la gâche électrique de la platine de rue. → Déverrouillage de la porte
8	Bouton de fin	Appuyez sur le bouton de fin pour quitter l'opération en cours et passer en mode veille.
9	Haut-parleur	Le haut-parleur se trouve à l'arrière du poste.
10	Commutateur RESET (Réinitialiser)	Appuyez sur le commutateur RESET (Réinitialiser) pour redémarrer le poste lorsqu'il ne répond pas. Même si vous redémarrez le poste, les programmations et l'image enregistrée sont conservées.
11	Microphone	Ne bloquez pas le Microphone avec des autocollants ou du ruban adhésif. Dans le cas contraire, la communication peut ne pas être possible.

Boutons de fonction

Appuyez sur le bouton de fonction correspondant pour exécuter une fonction affichée sur le côté droit de l'écran.

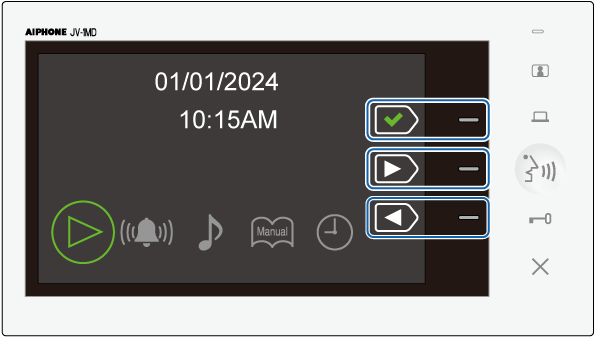

Exemple : Menu de programmation

Les fonctions affichées à l'écran changent en fonction de l'état du poste.

Notification LED

LED		Description
Lumière bleue	Marche	La LED bleue s'allume pendant le démarrage. La LED bleue s'allume lorsque le volume de la sonnerie est réglé sur « 0 ». La LED bleue s'allume lorsque la direction de communication va du moniteur à la platine de rue.
Bleu clignotant	Marche (0,25 sec.) Arrêt (0,25 sec.)	JV-1MD : Lorsqu'un court-circuit est détecté dans le câblage de la platine de rue ou le câblage du moniteur d'extension. JV-1FD : Lorsqu'un court-circuit est détecté dans le câblage de la platine de rue.
	Marche (0,5 sec.) Arrêt (0,5 sec.) La LED s'éteint après 3 clignotements.	La LED bleue clignote lorsque vous appuyez pour déverrouiller la gâche électrique. La LED bleue clignote lorsque vous appuyez pour activer l'unité externe.
	Marche (1 sec.) Arrêt (1 sec.)	Il y a des images non lues (nouvelles images). (JV-1MD uniquement) Le visiteur parle pendant la communication appuyer-pour-parler.
