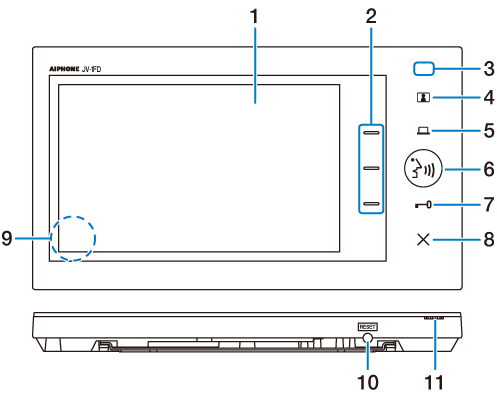

Noms et fonctions des pièces

N°	Élément	Description
1	Écran LCD couleur	L'écran LCD couleur ne possède pas d'interface tactile.
2	Boutons de fonction	Appuyez sur le bouton de fonction correspondant pour exécuter la fonction affichée sur le côté droit de l'écran. Appuyez sur n'importe quel bouton de fonction en mode veille pour afficher le menu des programmations.
3	Notification LED (bleu)	Indique l'état actuel du poste. →Notification LED
4	Bouton du moniteur	Appuyez sur le bouton du moniteur pour surveiller l'extérieur de la platine de rue.
5	Bouton d'option	Appuyez sur le bouton d'option pour activer un périphérique externe connecté.
6	Bouton d'appel	Appuyez sur le bouton d'appel pour démarrer la communication.
7	Bouton d'ouverture de gâche électrique	Appuyez sur le bouton d'ouverture de gâche électrique pour déverrouiller la gâche électrique à la platine de rue.
8	Bouton de fin	Appuyez sur le bouton de fin pour quitter l'opération en cours et passer en mode veille.
9	Haut-parleur	Le haut-parleur se trouve à l'arrière du poste.
10	Commutateur RESET (Réinitialiser)	Appuyez sur le commutateur RESET (Réinitialiser) pour redémarrer le poste lorsqu'il ne répond pas. Même si vous redémarrez le poste, les programmations et l'image enregistrée sont conservées.
11	Microphone	Ne bloquez pas le Microphone avec des autocollants ou du ruban adhésif. Dans le cas contraire, la communication peut ne pas être possible.

Consultez le « manuel d'utilisation » pour les autres indicateurs non répertoriés.

LED		Description
Lumière bleue	Marche	La LED bleue s'allume pendant le démarrage. La LED bleue s'allume lorsque le volume de la sonnerie est réglé sur « 0 ». La LED bleue s'allume lorsque la direction de la conversation va du poste moniteur au poste de porte.
Bleu clignotant	Marche (0,25 sec.) Arrêt (0,25 sec.)	Lorsqu'un court-circuit est détecté dans le câblage de la platine de rue.
Bleu clignotant	Marche (0,5 sec.) Arrêt (0,5 sec.) La LED s'éteint après 3 clignotements.	La LED bleue clignote lorsque vous appuyez pour déverrouiller la gâche électrique. La LED bleue clignote lorsque vous appuyez pour activer l'unité externe.
