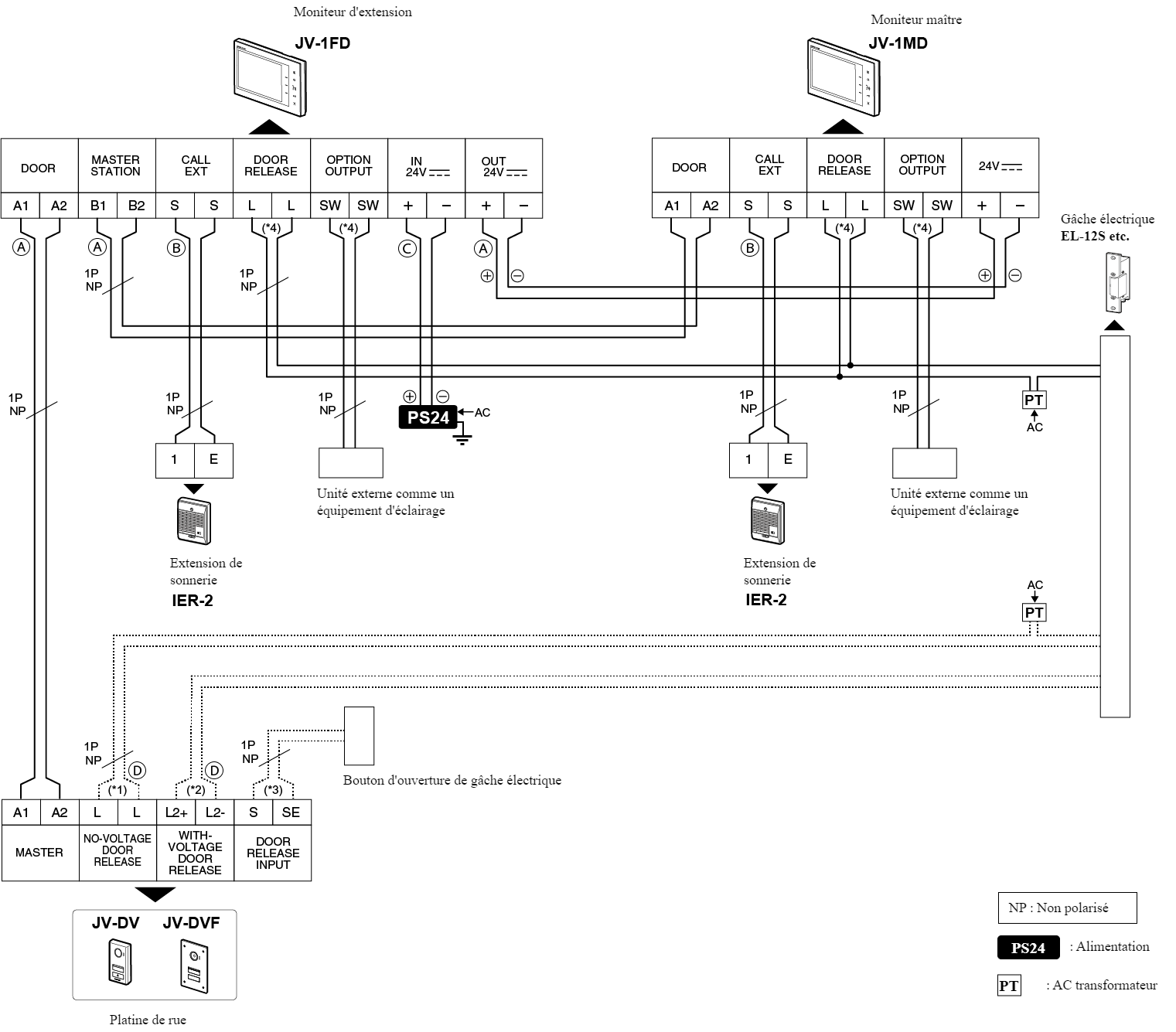

Schéma de câblage et spécifications



ATTENTION

  • N'utilisez pas les bornes inutilisées à d'autres fins.
  • Le câblage entre chaque appareil ne doit pas se trouver dans le même câblage de gaine. (Cependant, les câblages entre le moniteur d'extension et le moniteur maître, et entre le moniteur d'extension et 24 V CC +/- peuvent être effectués dans la même gaine. Tous les autres câbles doivent être maintenus à au moins 10 cm de A1/A2 et des câblages de puissance +/-.)
  • Isolez et sécurisez les lignes basse tension inutilisées.
  • Ne connectez une gâche électrique qu'à un seul emplacement.
  • Le bouton d'ouverture de porte externe active uniquement la serrure électrique connectée à la platine de rue.

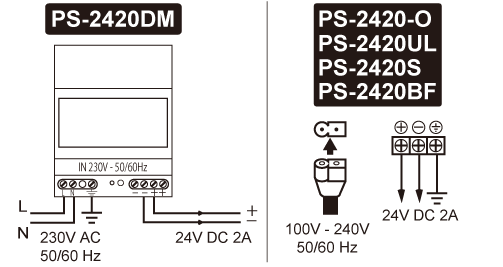

  • Veillez à mettre l'alimentation à la terre.
  • Les connexions de câblage sont effectuées entre la platine de rue du moniteur d'extension, et entre le moniteur d'extension et le moniteur maître.
  • Assurez-vous d'alimenter le moniteur maître à partir d'une seule source d'alimentation via le moniteur d'extension.

REMARQUE

  • Le positionnement des bornes sur le schéma peut différer du produit réel.

  • Reportez-vous également aux instructions pour chaque appareil à connecter.


Distance de câblage

PE Φ0,65 mm (22 AWG) : 50 m
PE Φ0,8-1,2 mm (20-16 AWG) : 100 m
PE Φ0,65 mm (22 AWG) : 50 m
PE Φ0,8-1,2 mm (20-16 AWG) : 150 m
PE Φ0,65 mm (22 AWG) : 5 m
PE Φ0,8 mm (20 AWG) : 10 m
PE Φ0,65 mm (22 AWG) : 15 m
PE Φ0,8-1,2 mm (20-16 AWG) : 30 m
Autres PE Φ0,65-1,2 mm (22-16 AWG)

REMARQUE

  • La distance de câblage entre le moniteur d'extension et l'alimentation peut être étendue jusqu'à 25 m à l'aide d'un câble PE Φ1,2 mm (16 AWG). Toutefois, les distances maximales entre la platine de rue et le moniteur d'extension, et entre le moniteur d'extension et le moniteur maître sont raccourcies à 70 m en utilisant un câble PE Φ0,8-1,2 mm (20-16 AWG).
  • Lorsque la sortie du contact alimenté de la platine de rue est de 12 V CC, 580 mA (supérieur à 500 mA, 580 mA ou inférieur), les distances de câblage entre la platine de rue et le moniteur d'extension, et entre le moniteur maître et le moniteur d'extension doivent être de 70 m ou moins à l'aide d'un câble PE Φ0,8-1,2 mm (20-16 AWG).


(*1): Spécifications de sortie

Méthode de sortie

Contact sec (N/O)

Valeur de contact

24 V CC, 1 A (charge résistive)


(*2):Spécifications de sortie

Méthode de sortie

Contact alimenté (N/O)

Courant de sortie

500 mA ou moins

Tension de sortie 12 V CC


(*3): Spécifications d'entrée

Méthode d'entrée Contact sec (N/O)
Temps de détection 100 ms ou plus
Résistance du contact 300 Ω ou moins
Courant de court-circuit de la borne

10 mA ou moins

Tension entre les bornes

5 V CC ou moins (entre les bornes ouvertes)


(*4): Spécifications de sortie

Méthode de sortie Contact sec (N/O)
Valeur de contact 24 V CC, 1 A (charge résistive)
