Manuel d’installation JV-1FD

Précautions pour le câblage

Câble

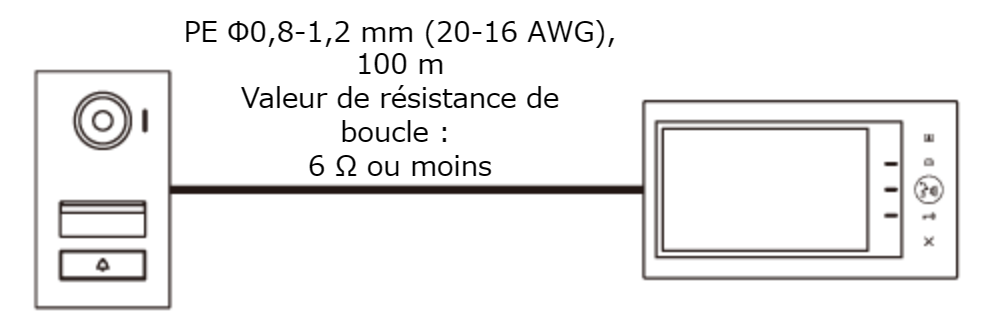

  • Pour le raccordement d'une platine de rue vidéo et le poste de moniteur maitre, utiliser un câble parallèle à 2 conducteurs.

  • Sélectionnez un câble gainé en PVC isolé PE (polyéthylène) pour un câblage basse tension.
    • Un câble coaxial ne peut pas être utilisé.
    • Un câble à gaine en vinyle, à 4 conducteurs, 2 paires ne peut pas être utilisé.

  • Pour le câblage, séparez-les pour l’audio / vidéo et le déverrouillage de la porte et maintenez-les à plus de 10 cm (3-15 / 16 ") l’une de l’autre.

  • Si un câblage existant est utilisé, le poste peut ne pas fonctionner correctement. Dans ce cas, il faudra remplacer le câblage.

  • Lors de l’utilisation de câbles existants vérifiez s’il n’y a pas de courts-circuits et de déconnexions avant l’installation.

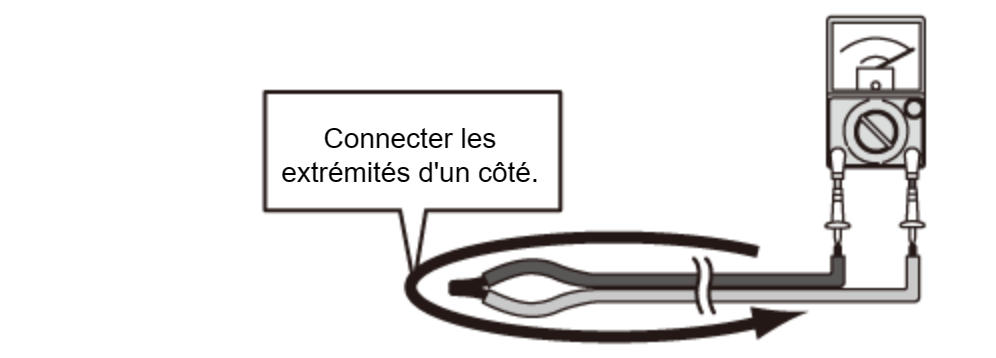

  • Vérification de la continuité (6 Ω max.)
    Connecter les extrémités d'un côté et prendre une mesure de l'autre côté avec un testeur.

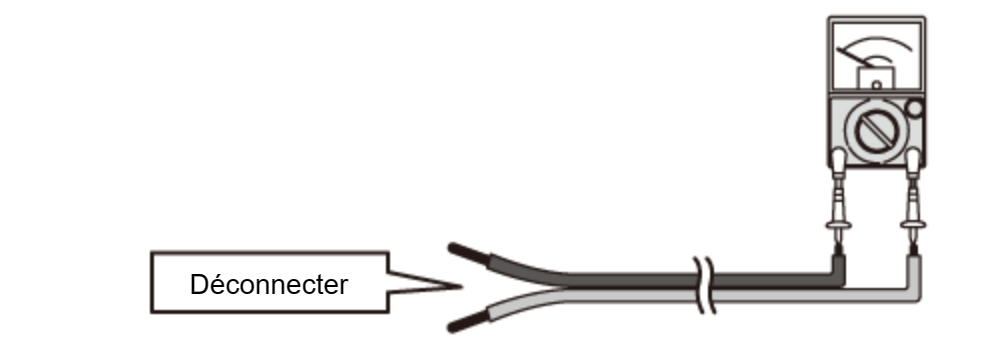

  • Contrôle de court-circuit : ∞Ω (infini)

  • Pour connecter des fils basse tension, soit les sertir avec un manchon de sertissage, soit les souder, puis isoler en couvrant avec du ruban isolant.


Comment connecter les fils basse tension l'un à l'autre

Sertir avec un manchon de sertissage

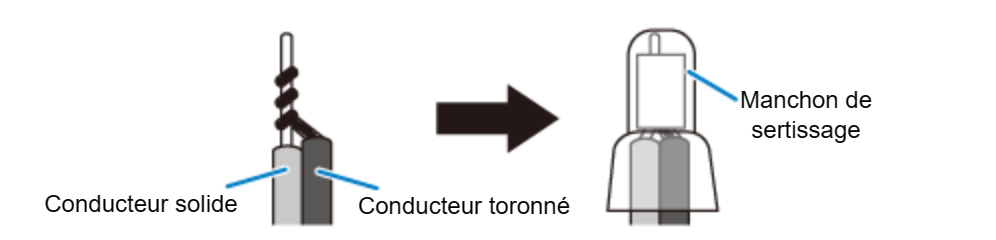

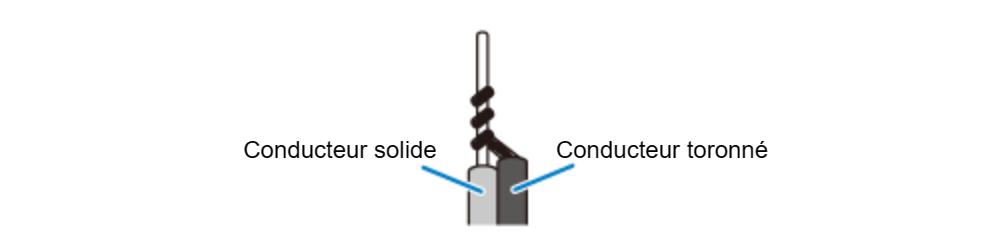

  1. Tordez le conducteur toronné autour du conducteur solide au moins trois fois., puis sertissez-les.

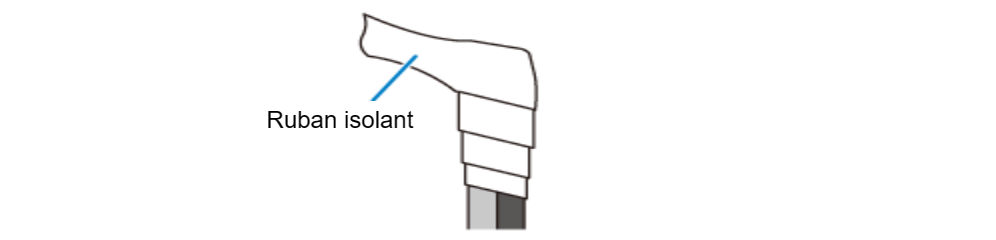

  2. Faire chevaucher plus de la moitié de la largeur et les tordre au moins deux fois.

Soudure

  1. Tordre le conducteur toronné autour du conducteur solide au moins trois fois.

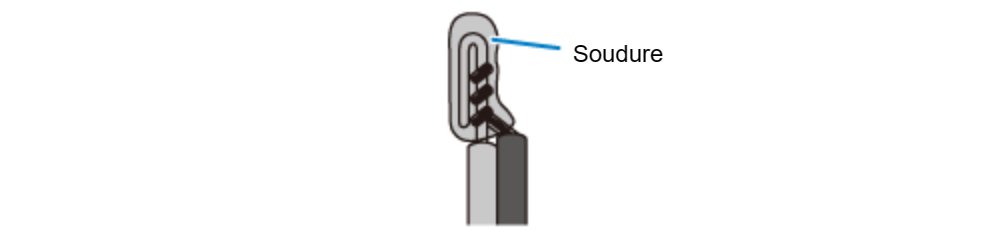

  2. Plier la pointe et le souder. S’assurer qu’aucun fil de raccordement ne dépasse.

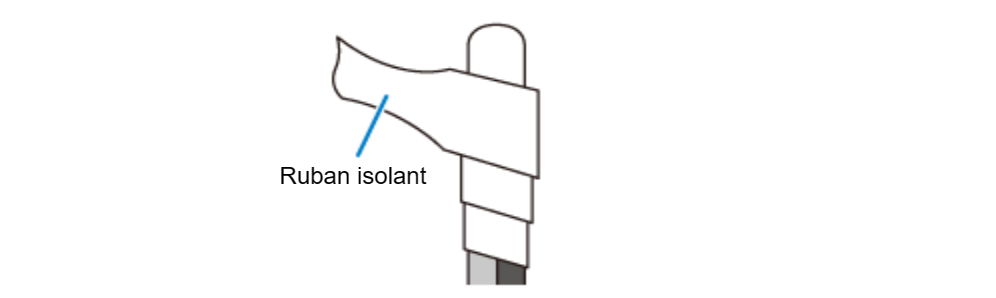

  3. Faire chevaucher plus de la moitié de la largeur et les tordre au moins deux fois.


ATTENTION

  • Lors du sertissage avec un manchon de sertissage, si l’embout du fil conducteur avec connecteur est soudé, coupez la partie soudée avant de sertir.

  • Après avoir connecté les fils, toujours s’assurer qu’il n’y a pas eu de casse ou une connexion insuffisante. Il convient de sertir avec un manchon à sertir ou de souder et isoler avec un ruban isolant, surtout lors de la connexion d’un fil au milieu d’autres câbles. Limiter le nombre de connexion autant que possible lors de l’installation du câblage. Se contenter de tordre les fils peut provoquer une mauvaise connexion, ou encore la surface des fils peut s'oxyder et limiter la connexion, ce qui conduit à un mauvais fonctionnement ou une panne.
