JV-DV

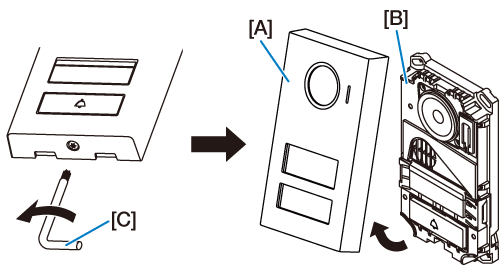

1. Retirez le panneau avant [A].
   Desserrez la vis spéciale avec le tournevis spécial [C] inclus, et retirez le panneau avant du poste [B].

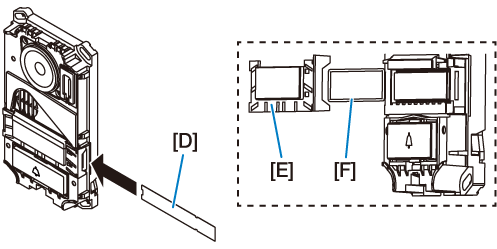

2. Insérez la plaque signalétique remplie [D].
   Reportez-vous à «Ecriture sur la plaque nominative» pour les instructions concernant la plaque nominative.




   ATTENTION Ne placez pas d'autocollant sur le couvercle de la plaque nominative [E]. Cela réduirait l'éclairage nocturne de la LED. Ne retirez pas le couvercle de la plaque nominative sauf pour la maintenance. Si la garniture [F] n'est pas installée correctement, de l'eau peut pénétrer dans la plaque nominative.

3. Connectez les fils à la platine [B].
   Faites glisser vers le bas, puis ouvrez le couvercle de la borne à l'arrière de la platine de rue, et dénudez 8 mm de la gaine de câbles et insérez-le dans la borne. S'il est difficile de l'insérer, appuyez sur bouton de déverrouillage et maintenez-le enfoncé lors de l'insertion.
   Veillez à fermer le couvercle des bornes, puis faites-le glisser vers le haut.




   ATTENTION Si vous ne faites pas glisser le couvercle vers le haut, de l'eau risque de pénétrer dans les bornes, etc., ce qui risque d'endommager le platine.

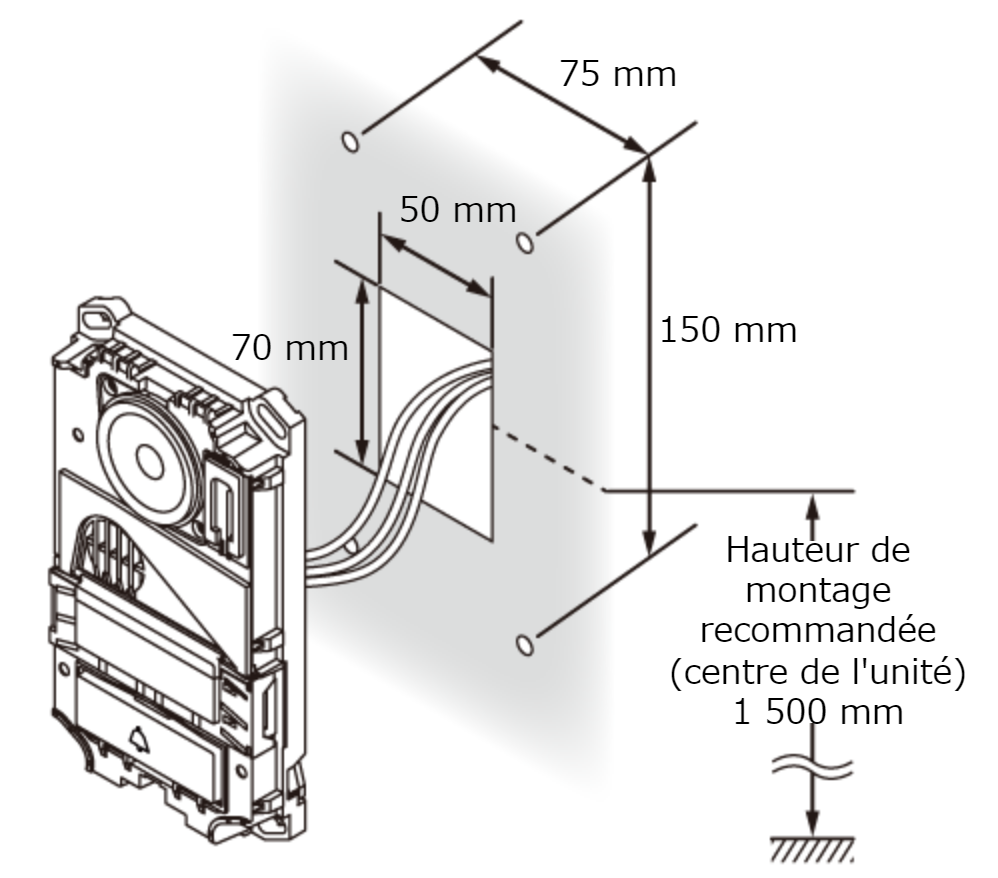

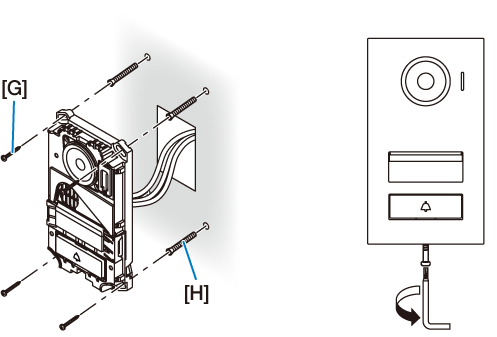

4. Fixez la platine [B] à la surface de montage avec des vis [G] (×4), puis remettez le panneau avant [A] et serrez la vis spéciale avec le tournevis spécial fourni [C].
   Utilisez un point d'ancrage disponible dans le commerce [H] si nécessaire.




   ATTENTION N'installez pas la platine de rue avec les câbles pincés ou coincés par l'unité principale. Ne serrez pas trop les vis. Ne bloquez pas les trous d’évacuation.





Vis disponibles
