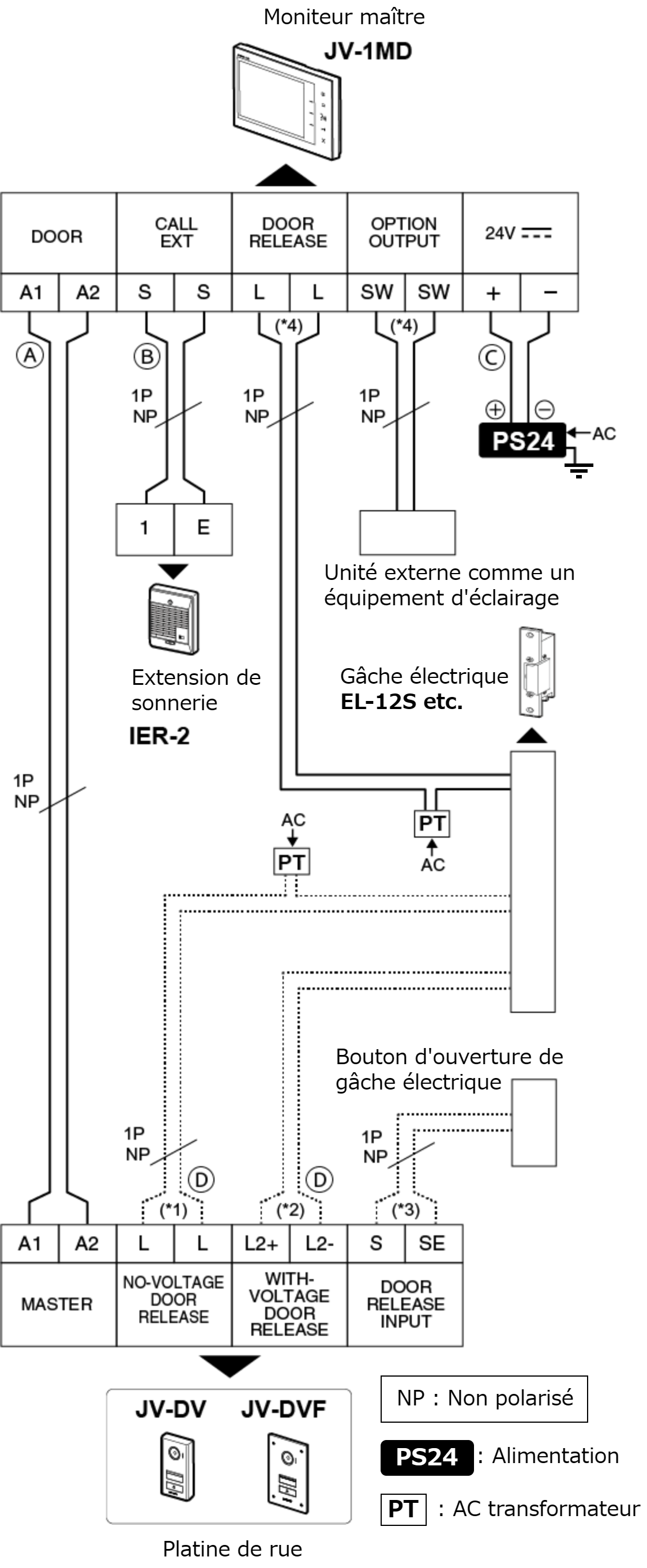

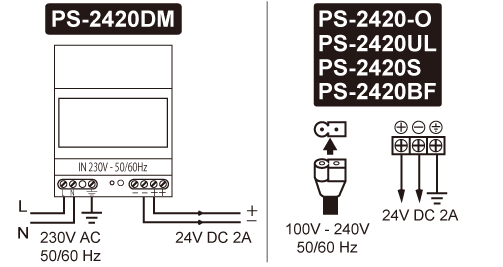

Schéma de câblage et spécifications
|
|
Distance de câblage
|
PE Φ0,65 mm (22 AWG) : 50 m PE Φ0,8-1,2 mm (20-16 AWG) : 100 m |
|
PE Φ0,65 mm (22 AWG) : 50 m PE Φ0,8-1,2 mm (20-16 AWG) : 150 m |
PE Φ0,65 mm (22 AWG) : 5 m PE Φ0,8 mm (20 AWG) : 10 m |
|
|
PE Φ0,65 mm (22 AWG) : 15 m PE Φ0,8-1,2 mm (20-16 AWG) : 30 m |
Autres | PE Φ0,65-1,2 mm (22-16 AWG) |
|
(*1) : Spécifications de sortie
Méthode de sortie | Contact sec (N/O) |
Valeur de contact | 24 V CC, 1 A (charge résistive) |
(*2) : Spécifications de sortie
Méthode de sortie |
Contact alimenté (N/O) |
Courant de sortie | 500 mA ou moins |
Tension de sortie | 12 V CC |
(*3) : Spécifications d'entrée
Méthode d'entrée | Contact sec (N/O) |
Temps de détection | 100 msec ou plus |
Résistance du contact | 300 Ω ou moins |
Courant de court-circuit de la borne | 10 mA ou moins |
Tension entre les bornes | 5 V CC ou moins (entre les bornes ouvertes) |
(*4) : Spécifications de sortie
Méthode de sortie | Contact sec (N/O) |
Valeur de contact | 24 V CC, 1 A (charge résistive) |
