JV-1MD

ATTENTION

Ne pas incorporer le poste à l'intérieur d'un mur.
Pour éviter tout dysfonctionnement, installer le poste à au moins 20 cm des autres appareils (par exemple, la télécommande de chauffage au sol).
Éviter d'installer le poste dans l'espace concave d'un mur pour empêcher toute distorsion sonore.

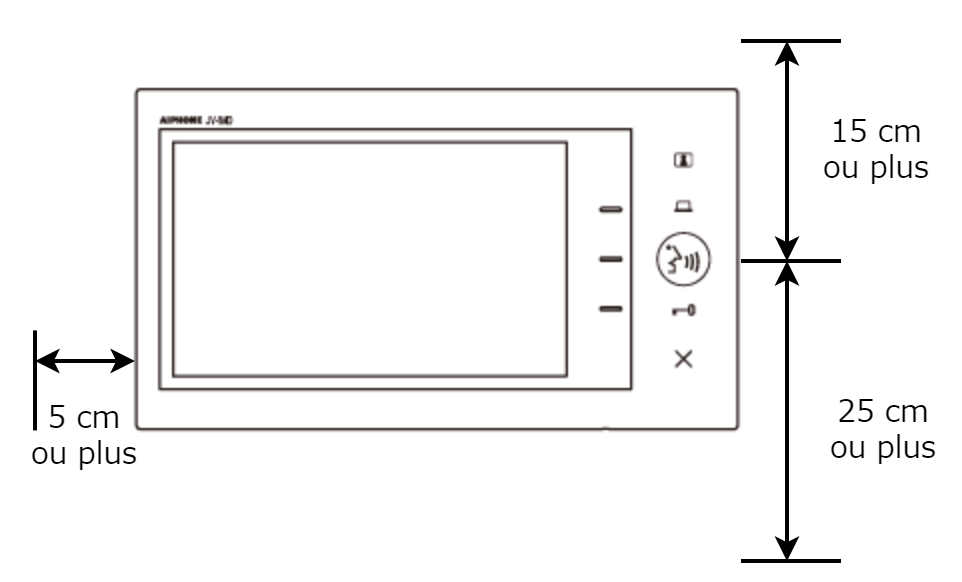

L'emplacement du poste nécessite les espaces libres suivants pour éviter les dysfonctionnements ou les interruptions d'appel.
- 15 cm ou plus au-dessus du centre du poste.
- 25 cm ou plus en dessous du centre du poste (pour permettre le fonctionnement du bouton Reset en bas du poste).
- 5 cm ou plus sur le côté gauche du poste (pour éviter de bloquer le haut-parleur).

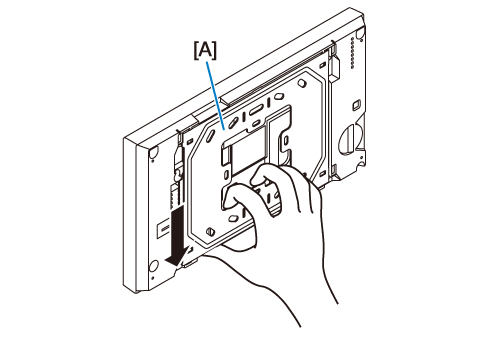

Retirez le support de montage [A] à l'arrière du poste.
Faites glisser le support de montage vers le bas et retirez-le.

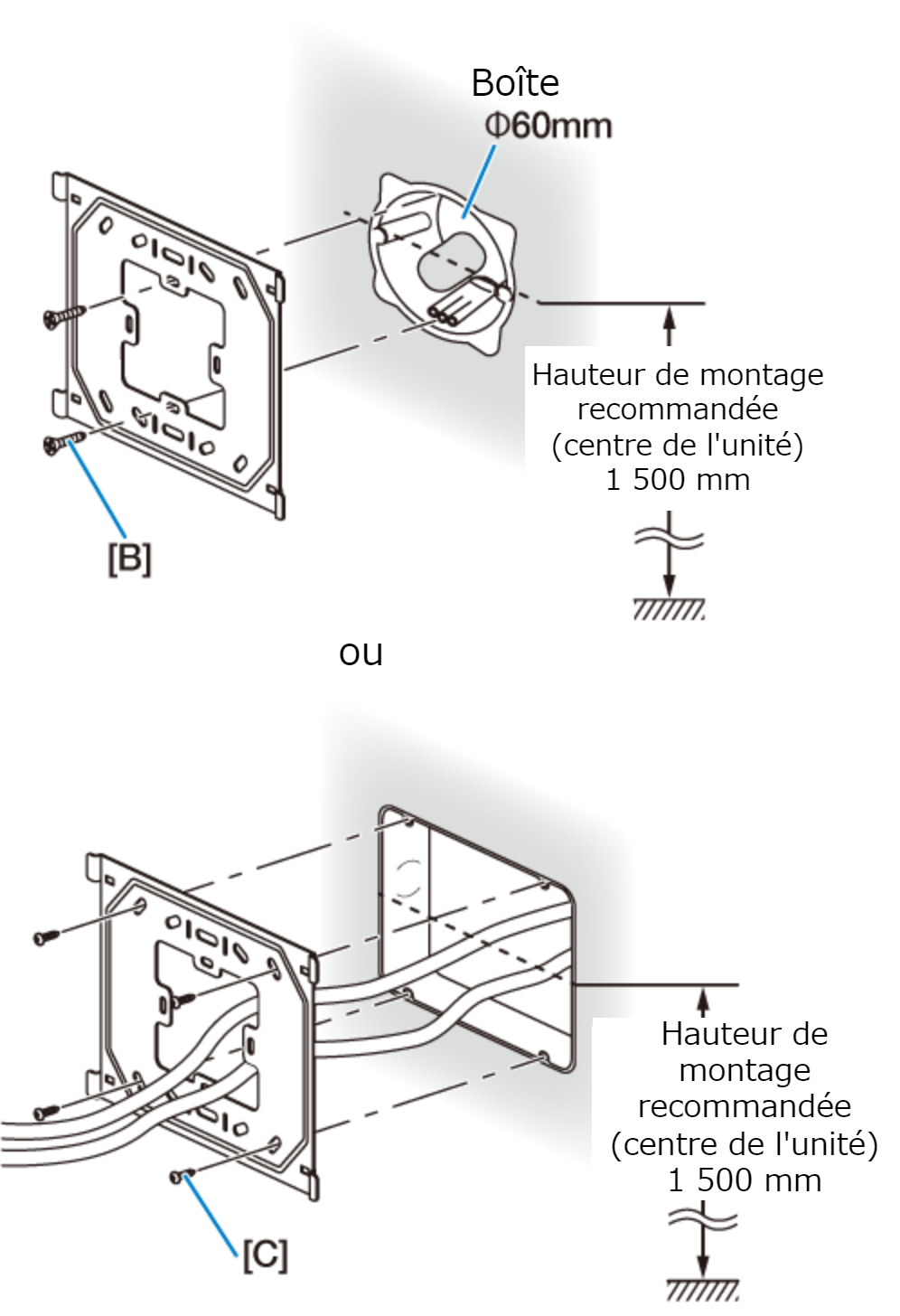

Fixez le support de montage au mur à l'aide des vis [B] (×2).
Lors de l'utilisation d'une boîte à 3 modules, utilisez des vis [C] (×4).
Branchez les fils.

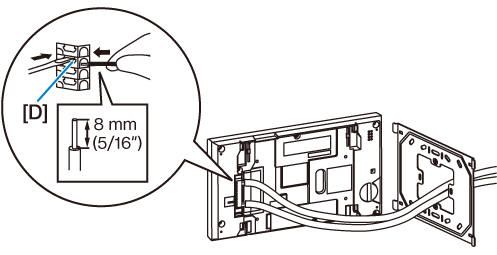

Dénudez 8 mm de la gaine de câbles et insérez-le dans la borne. S'il est difficile de l'insérer, appuyez sur bouton de déverrouillage et maintenez-le enfoncé [D] lors de l'insertion.

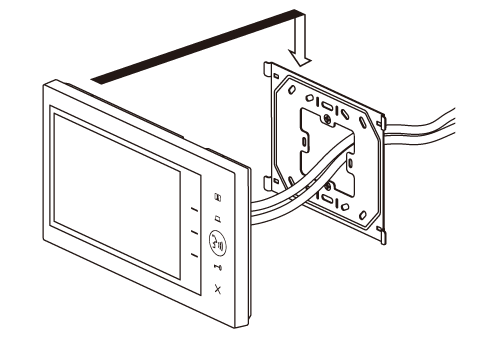

Montez le poste sur le support de montage [A].

ATTENTION

REMARQUE

Lors de l'utilisation de vis de montage à bois (×4) pour un montage mural, percez un trou de 50 mm de diamètre à la position du centre du poste sur le mur.

Vis disponibles

[B]	Doivent être compatibles avec une boîte à modules.
[C]	Arbre à vis : Φ4,1 mm ou moins Tête fendue : Φ8,2 mm ou moins, 3,0 mm ou moins de hauteur
Vis de montage à bois	Arbre à vis : Φ4,1 mm ou moins Tête fendue : Φ8,2 mm ou moins, 3,0 mm ou moins de hauteur

Les fils peuvent être acheminés vers le haut ou le bas du poste.

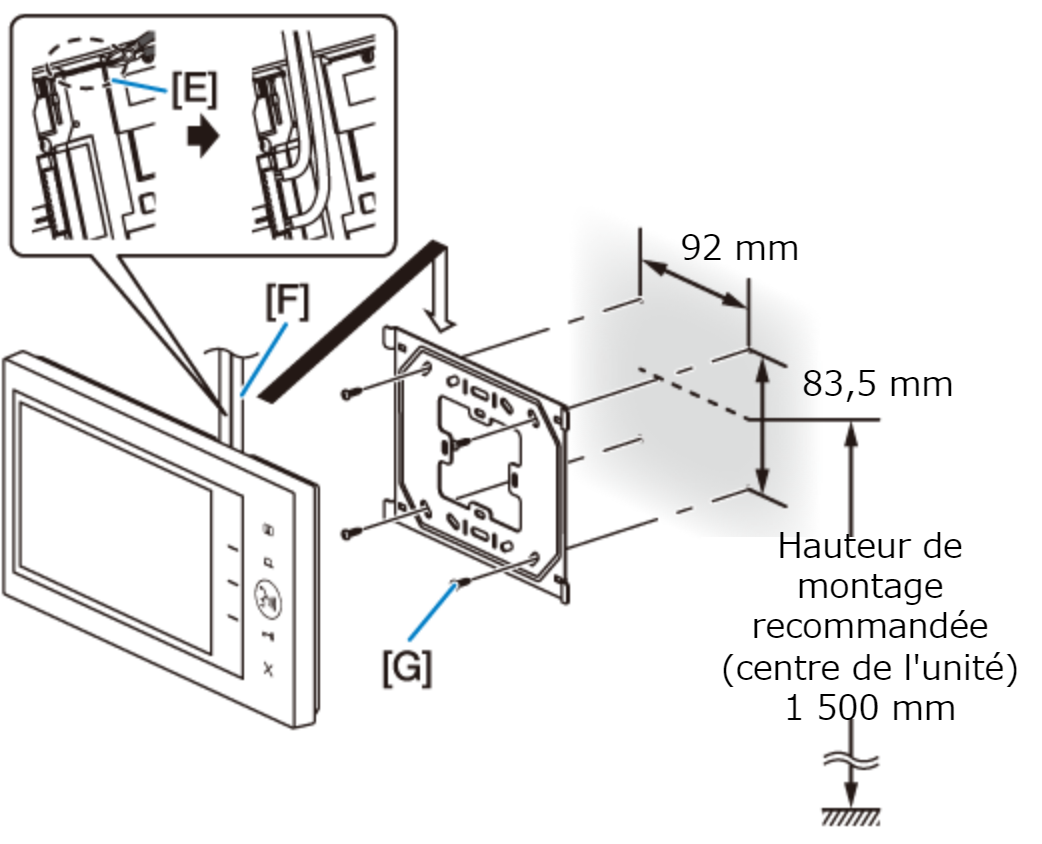

Si le câblage doit être acheminé depuis le haut du poste, coupez l'entrée des câbles [E].

S'il y a une grande quantité de câblage [F], dénudez la gaine du fil jusqu'à l'entrée des câbles.

Fixez le support de montage au mur à l'aide des vis de montage à bois [G] (×4).

Vis disponibles

[G]

Arbre à vis : Φ4,1 mm ou moins
Tête fendue : Φ8,2 mm ou moins, 3,0 mm ou moins de hauteur

REMARQUE

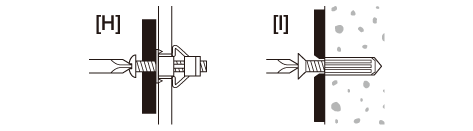

Lorsque les vis de montage à bois ne peuvent pas être utilisées pour les murs en placoplâtre, les murs en béton, etc., utilisez des points d'ancrage pour panneau disponibles dans le commerce [H] ou des chevilles à béton [I].
