Forholdsregler for kabling

Kabel

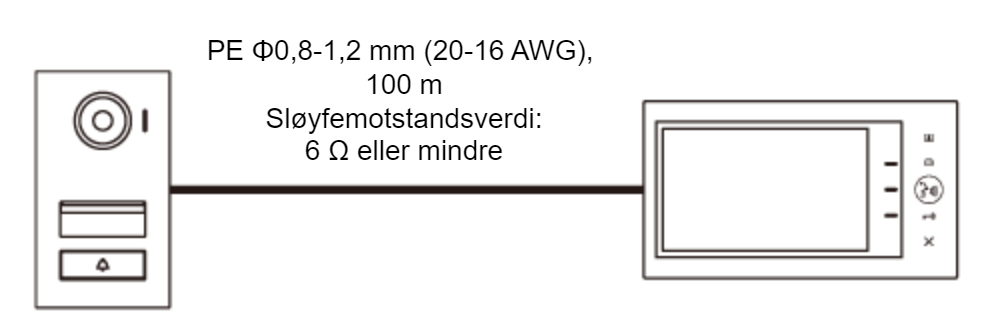

Bruk en parallell, 2-ledet ledningskabel for å koble til video-dørstasjonen.

Velg en PE (polyetylen)-isolert PVC-kapslet kabel for lavspenningskobling.
- En koaksialkabel kan ikke brukes.
- En 2-pars quad-kabel med vinylhylse kan ikke brukes.

Når det gjelder kabling, må du skille dem etter lyd/video og døråpner og holde dem mer enn 10 cm unna hverandre.

Enheten fungerer kanskje ikke riktig hvis eksisterende ledningsoppsett brukes. I så fall kan det være nødvendig å skifte ut ledningsopplegget.

Hvis du bruker kabler som du har fra før, må du kontrollere for kortslutning og frakobling før du installerer stasjonen.

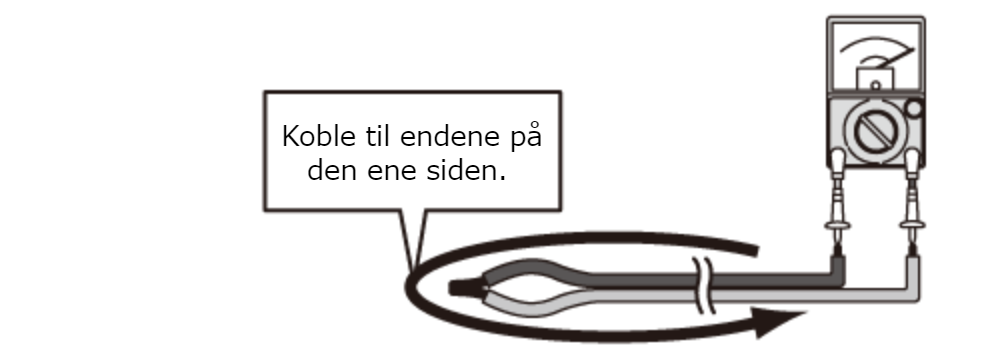

Frakoblingskontroll (6 Ω eller mindre)
Koble til endene på én side og mål på den andre siden med et testapparat.

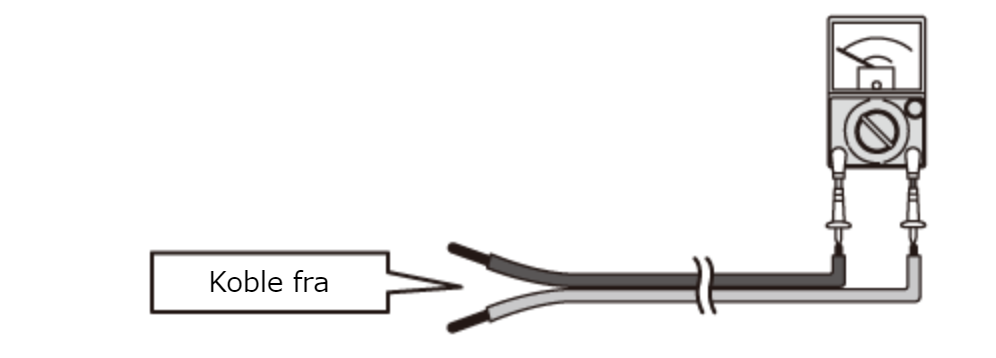

Kortslutningskontroll: ∞Ω (uendelig)

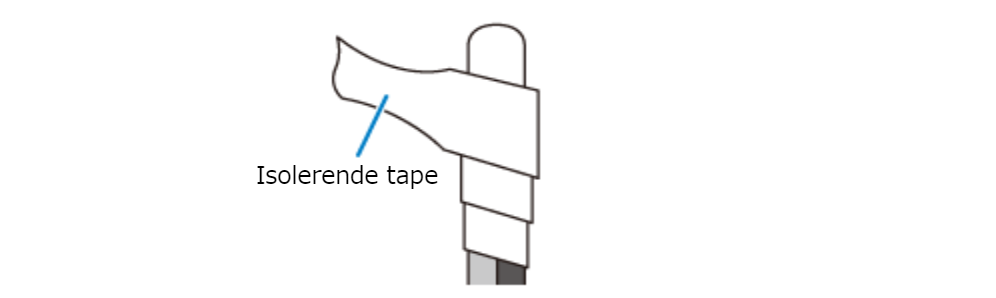

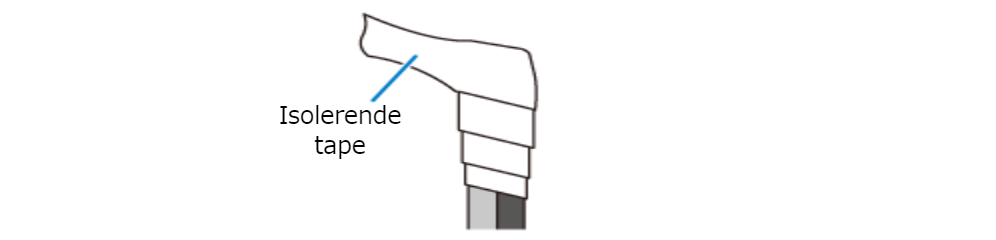

For å koble kablene til lav spenning, enten krymp dem med krympehylse eller slaglodd dem, og isoler dem ved å dekke dem med isolerende tape.

Hvordan koble lavspenningsledninger til hverandre

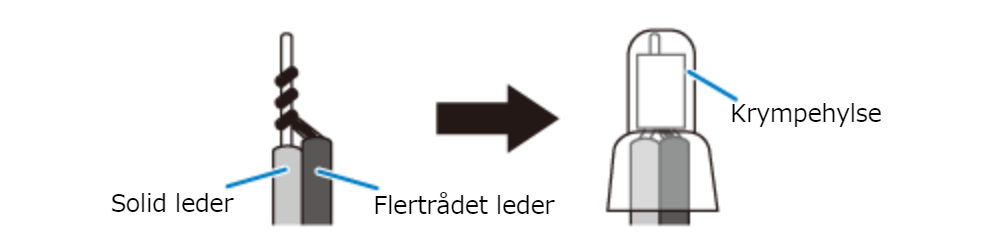

Krymping med en krympehylse

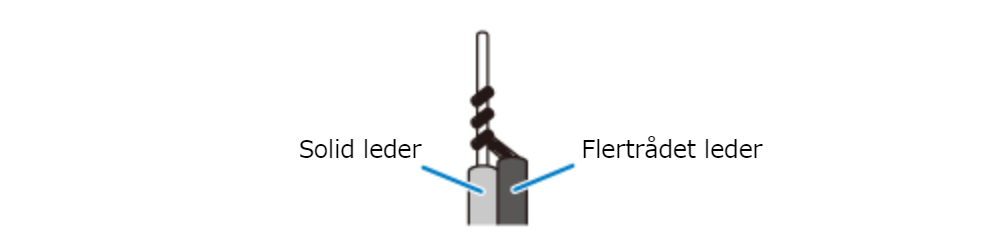

Vri flertrådslederen rundt den solide lederen minst tre ganger, og krymp dem deretter.
Overlapp mer enn halv bredde og vri dem rundt minst to ganger.

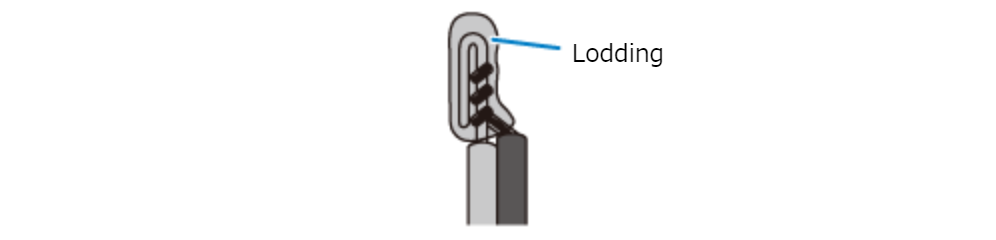

Lodding

Vri flertrådslederen rundt den solide leder minst tre ganger.
Bøy tuppen og lodd den. Sørg for at ingen ledekabel stikker ut.
Overlapp mer enn halv bredde og vri dem rundt minst to ganger.

OBS

Hvis du bruker en krympehylse og tuppen på ledningen med kontakt er loddet, må du først skjære av den loddede delen før du krymper den.

Når ledningene er koblet til, sørg for å sjekke etter brudd eller utilstrekkelig tilkobling. Særlig når du kobler en kabel til midt i kablingen, enten krymp den med en krympehylse eller lodd den, og isoler den ved å dekke den med isolerende tape. Lag så få tilkoblinger som mulig. Hvis kablene bare vris kan det føre til dårlig tilkobling, eller kabeloverflatene kan oksidere og forårsake en løs tilkobling, noe som kan føre til funksjonsfeil.
