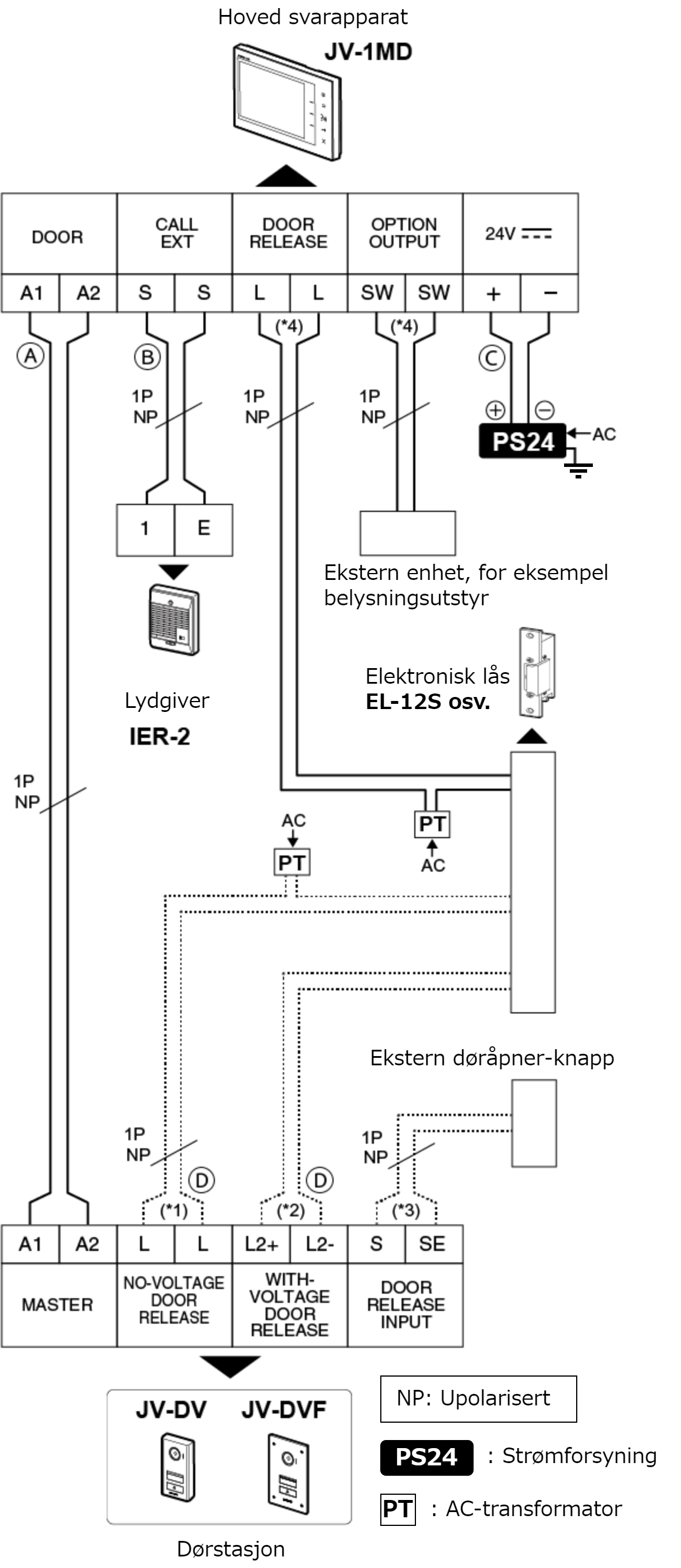

Koblingsskjema og spesifikasjoner


OBS

  • Ikke bruk de ubrukte terminalene til andre formål.
  • Ledningene mellom hver enhet skal ikke være i den samme ledningskappen.
  • Isoler og sikre ubrukte lavspenningsledninger.
  • Du må kun koble en elektronisk lås til ett enkelt sted.
  • Den eksterne døråpnerknappen aktiverer bare den elektroniske låsen som er koblet til dørstasjonen.

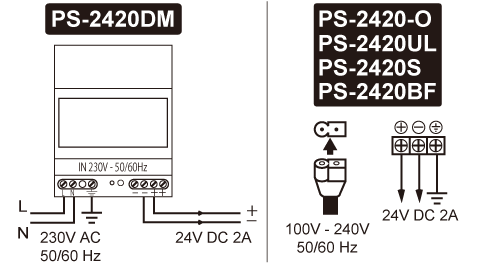

  • Sørg for å jorde strømforsyningen.

MERK

  • Rekkefølgen av terminaler i diagrammet kan avvike fra det faktiske produktet.

  • Se også instruksjonene for hver enhet som skal kobles til.


Ledningsavstand

PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 100 m
PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 150 m
PE Φ0,65 mm (22 AWG): 5 m
PE Φ0,8 mm (20 AWG): 10 m
PE Φ0,65 mm (22 AWG): 15 m
PE Φ0,8-1,2 mm (20-16 AWG): 30 m
Andre PE Φ0,65-1,2 mm (22-16 AWG)

MERK

  • Ledningsavstanden mellom hoved svarapparatet og strømforsyningen kan forlenges opptil 25 m ved hjelp av en PE Φ1,2 mm (16 AWG) kabel. Den maksimale avstanden mellom dørstasjonen og hoved svarapparatet vil forkortes til 70 m med en PE Φ0,8-1,2 mm (20-16 AWG) kabel.
  • Når kontaktutgangen fra dørstasjonen er 12 VDC, 580 mA (høyere enn 500 mA, 580 mA eller lavere), skal ledningsavstanden mellom dørstasjonen og hovedskjermstasjonen være 70 m eller kortere ved hjelp av en PE Φ0,8-1,2 mm (20-16 AWG) kabel.


(*1): Utgangsspesifikasjoner

Utgangsmetode

Potensialfri kontakt (N/O)

Kontaktrangering

24 VDC, 1 A (belastning)


(*2): Utgangsspesifikasjoner

Utgangsmetode

Aktiv kontakt

Utgangsstrøm

500 mA eller mindre

Utgangsspenning 12 VDC


(*3): Inngangsspesifikasjoner

Inngangsmetode Potensialfri kontakt (N/O)
Deteksjonstid 100 msek eller mer
Kontaktmotstand 300 Ω eller mindre
Kortslutningsstrøm for terminal

10 mA eller mindre

Spenning mellom terminaler

5 VDC eller mindre (mellom åpne terminaler)


(*4): Utgangsspesifikasjoner

Utgangsmetode Potensialfri kontakt (N/O)
Kontaktrangering 24 VDC, 1 A (belastning)
