JV-1MD/JV-DV/JV-DVF Installasjonsmanual

JV-1MD

OBS

  • Du må ikke bygge inn svarapparatet inni en vegg.
  • For å forhindre funksjonsfeil, installer svarapparatet minst 20 cm unna andre enheter (f.eks. dimmer for gulvvarme).
  • Unngå å installere svarapparatet på et konkavt sted i en vegg for å forhindre lydforvrengning.

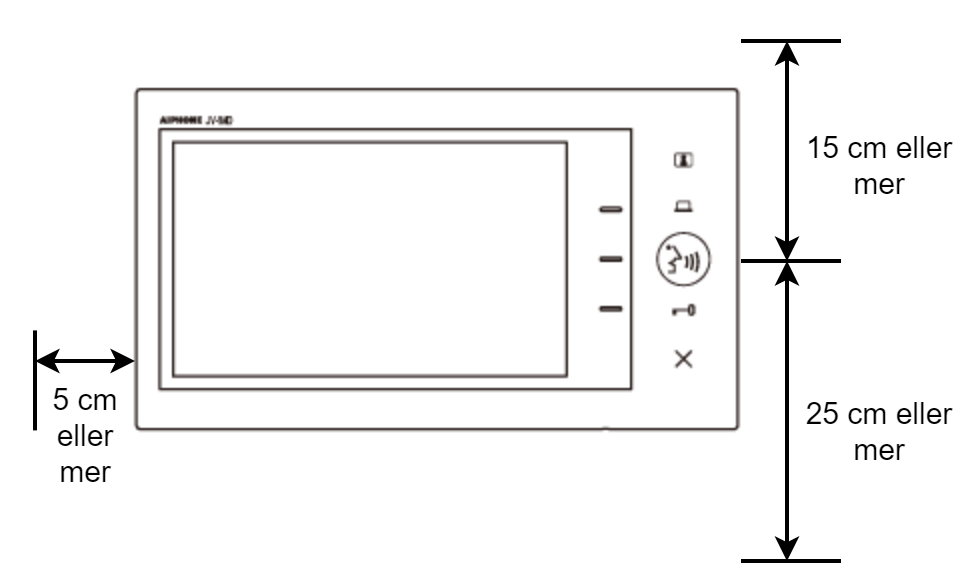

  • Svarapparatets plassering krever følgende åpne områder for å forhindre funksjonsfeil eller avbrudd for anrop.
    • 15 cm eller mer over midten av stasjonen.
    • 25 cm eller mer under midten av stasjonen (for å tillate betjening av reset-knappen på bunnen av stasjonen).
    • 5 cm eller mer på venstre side av stasjonen (for å unngå at høyttaleren blokkeres).


Skjult kabling




  1. Fjern monteringsbraketten [A] fra baksiden av svarapparatet.
    Skyv monteringsbraketten ned, og fjern den.

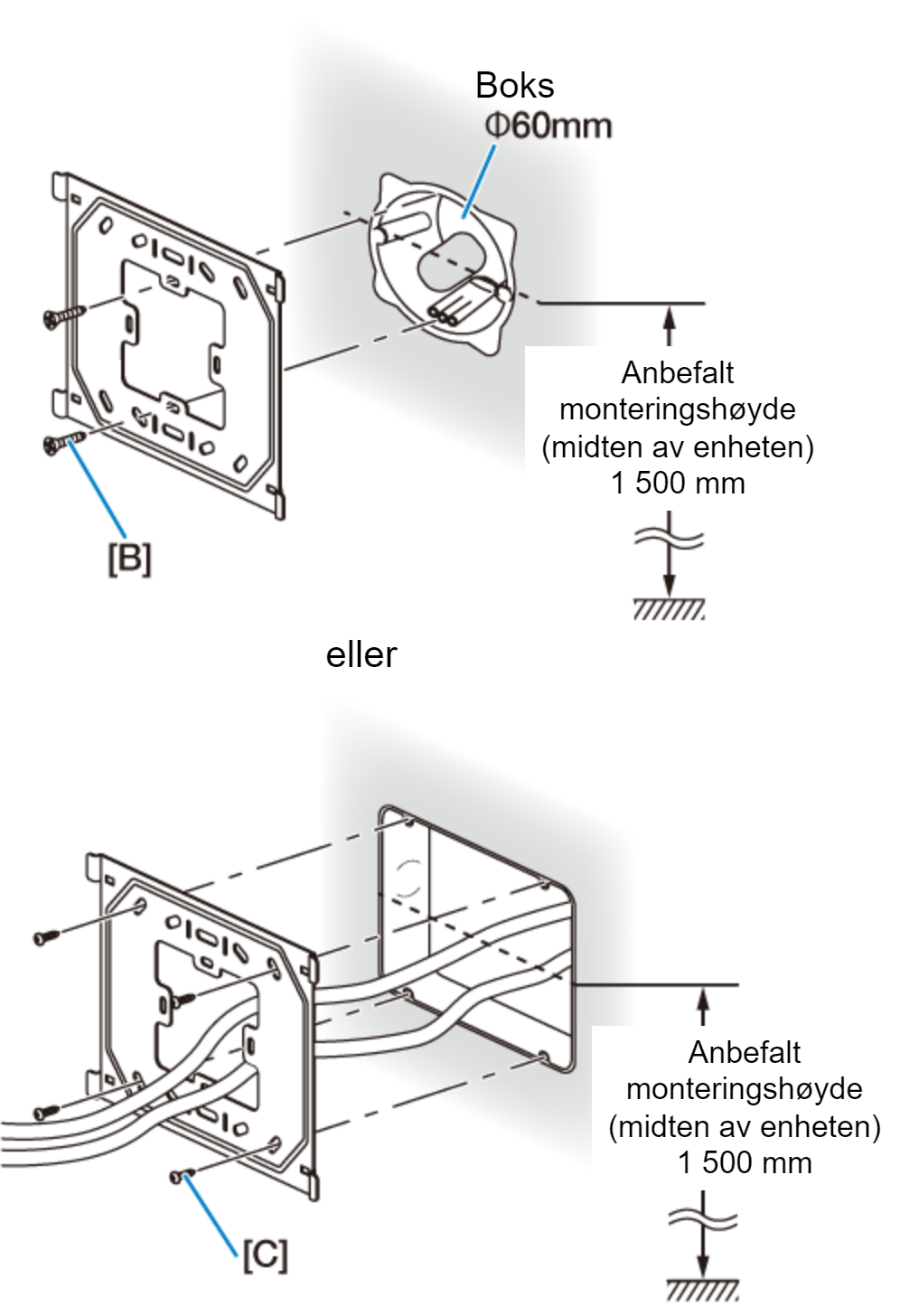

  2. Fest monteringsbraketten til veggen med skruene [B] (×2).
    Når du bruker en 3-veis-boks, bruk skruene [C] (×4).

  3. Koble til ledninger.
    Fjern 8 mm av ledningskappen og sett den inn i terminalen. Hvis det er vanskelig å sette inn, trykker du på og holder inne utløserknappen [D] mens du setter inn.

  4. Monter svarapparatet på monteringsbraketten [A].

    OBS

    • Vær forsiktig så du ikke klemmer kabler mellom svarapparatet og monteringsbraketten.
    • Vær forsiktig så du ikke skader kabelmantelen med monteringsbraketten.


MERK

  • Ved bruk av monteringsskruer for treverk (×4) for veggmontering, bor et 50 mm diameter hull i posisjonen til svarapparatets midtpunkt på veggen.



Tilgjengelige skruer

[B] Må være kompatibel med en koblingsboks.
[C] Skrueaksel: Φ4,1 mm eller mindre
Hode med spor: Φ8,2 mm eller mindre, 3,0 mm eller mindre i høyden
Monteringsskrue for treverk Skrueaksel: Φ4,1 mm eller mindre
Hode med spor: Φ8,2 mm eller mindre, 3,0 mm eller mindre i høyden

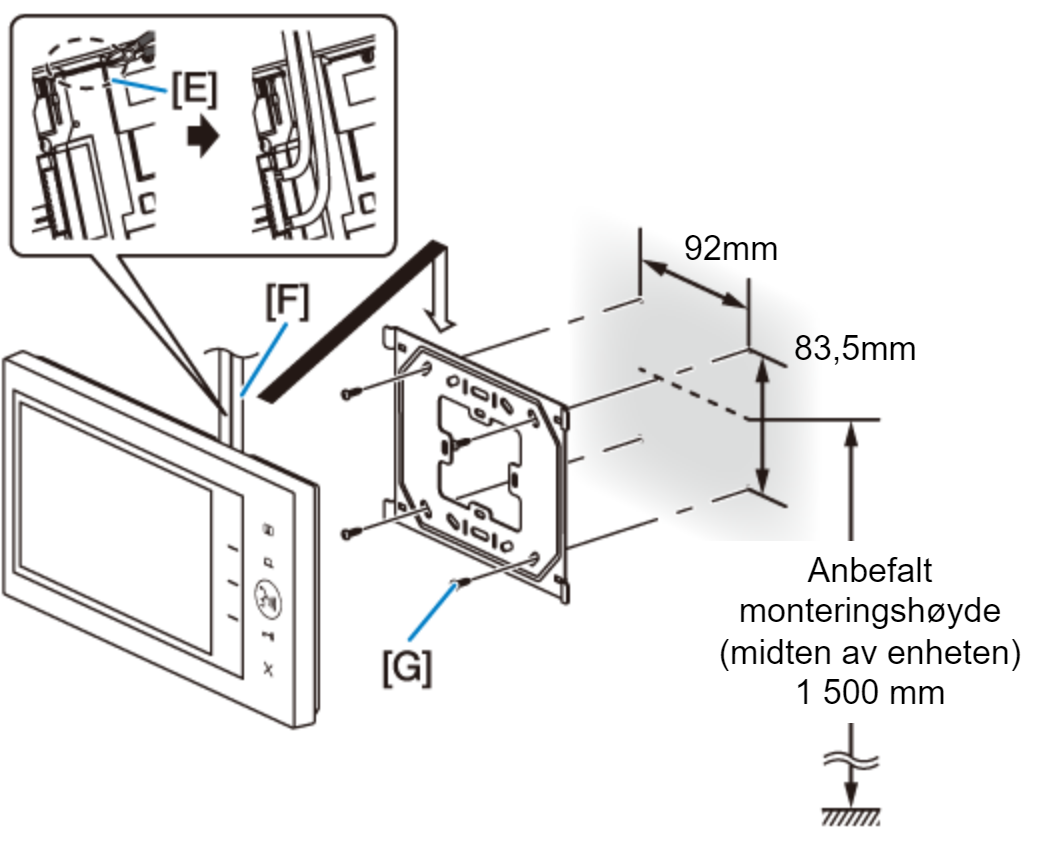

Utenpåliggende kabel

Ledningene kan legges inn fra toppen eller bunnen av svarapparatet.

Hvis kablingen skal legges fra toppen av svarapparatet, kutt kabelinntaket [E].

Hvis det er en stor mengde ledninger [F], fjern kappen på ledningen opp til kabelinntaket.

Fest monteringsbraketten til veggen med monteringsskruene for treverk [G] (×4).


Tilgjengelige skruer

[G] Skrueaksel: Φ4,1 mm eller mindre
Hode med spor: Φ8,2 mm eller mindre, 3,0 mm eller mindre i høyden

MERK

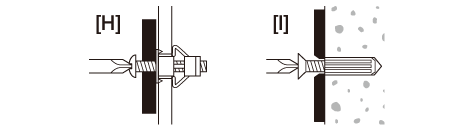

  • Når monteringsskruer for treverk ikke kan brukes til plastbelagte vegger, betongvegger og lignende, bruk kommersielt tilgjengelige ankere [H] eller betongplugger [I].
