JV-DV

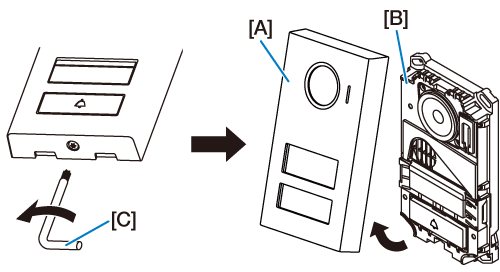

1. Ta av frontpanelet [A].
   Løsne spesialskruen med den inkluderte spesialskrutrekkeren [C], og fjern frontpanelet fra dørstasjonen [B].

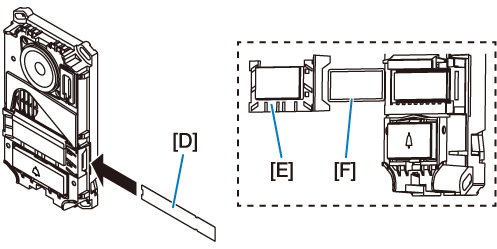

2. Sett inn det utfylte navneskiltet [D].
   Se «Utfylling av navneskiltet» for instruksjoner for navneskiltet.




   OBS Ikke sett et klistremerke over navneskiltdekselet [E]. Dette vil redusere LED-ens nattbelysning. Ikke fjern navneskiltdekslet bortsett fra for vedlikehold. Hvis pakningen [F] ikke er riktig installert, kan det komme vann inn i navneskiltet.

3. Koble ledningene til stasjonen [B].
   Skyv ned og åpne deretter terminaldekselet på baksiden av dørstasjonen, og fjern 8 mm av ledningskappen og sett det inn i terminalen. Hvis det er vanskelig å sette inn, trykker du på og holder inne utløserknappen mens du setter inn.
   Sørg for å lukke terminaldekslet, og skyv det deretter opp.




   OBS Hvis dekslet ikke skyves opp, kan det komme vann inn i terminalene osv., noe som kan føre til skade på dørstasjonen.

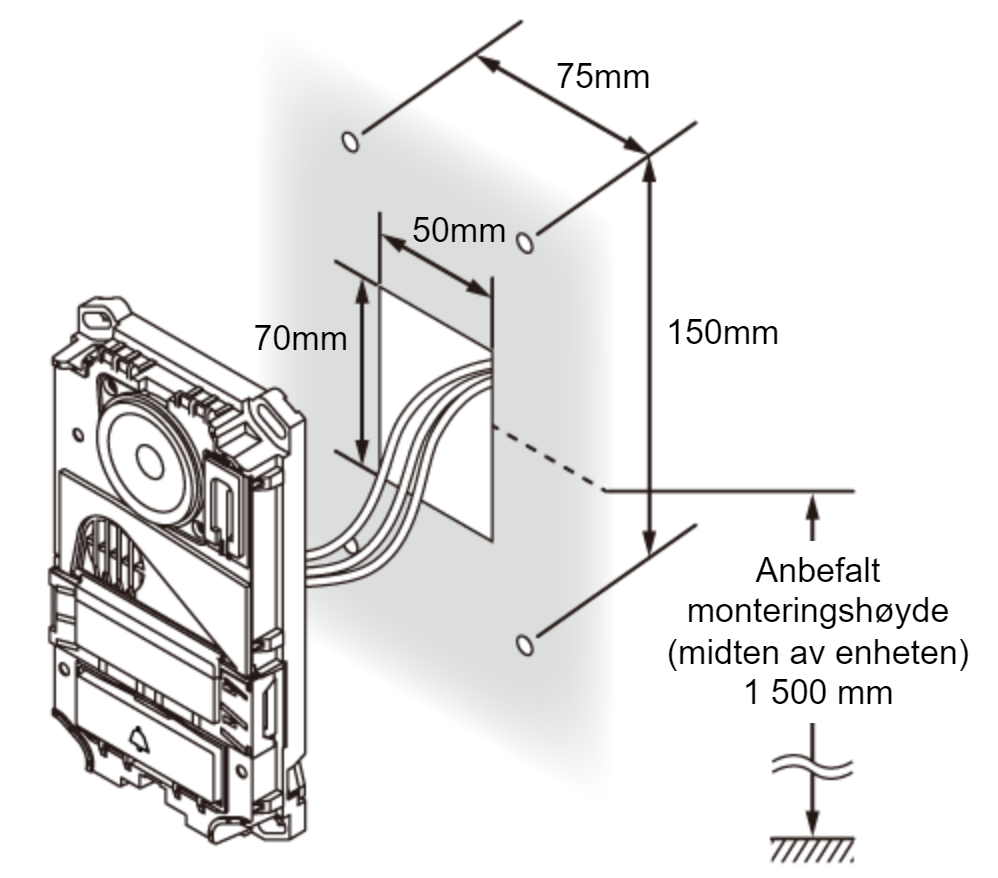

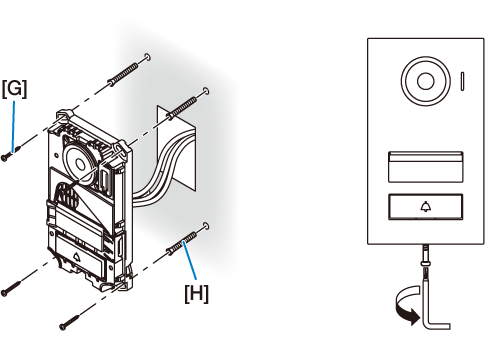

4. Fest dørstasjonen [B] til monteringsflaten med skruene [G] (×4), deretter monter frontpanelet [A] og stram spesialskruen med den medfølgende spesialskrutrekkeren [C].
   Bruk et kommersielt tilgjengelig anker [H] om nødvendig.




   OBS Ikke installer dørstasjonen med kablene fastklemt eller presset hardt av hovedenheten. Ikke stram skruene for hardt. Ikke blokker dreneringshullene.





Tilgjengelige skruer
