Manual de instalación de la JV-1MD/JV-DV/JV-DVF

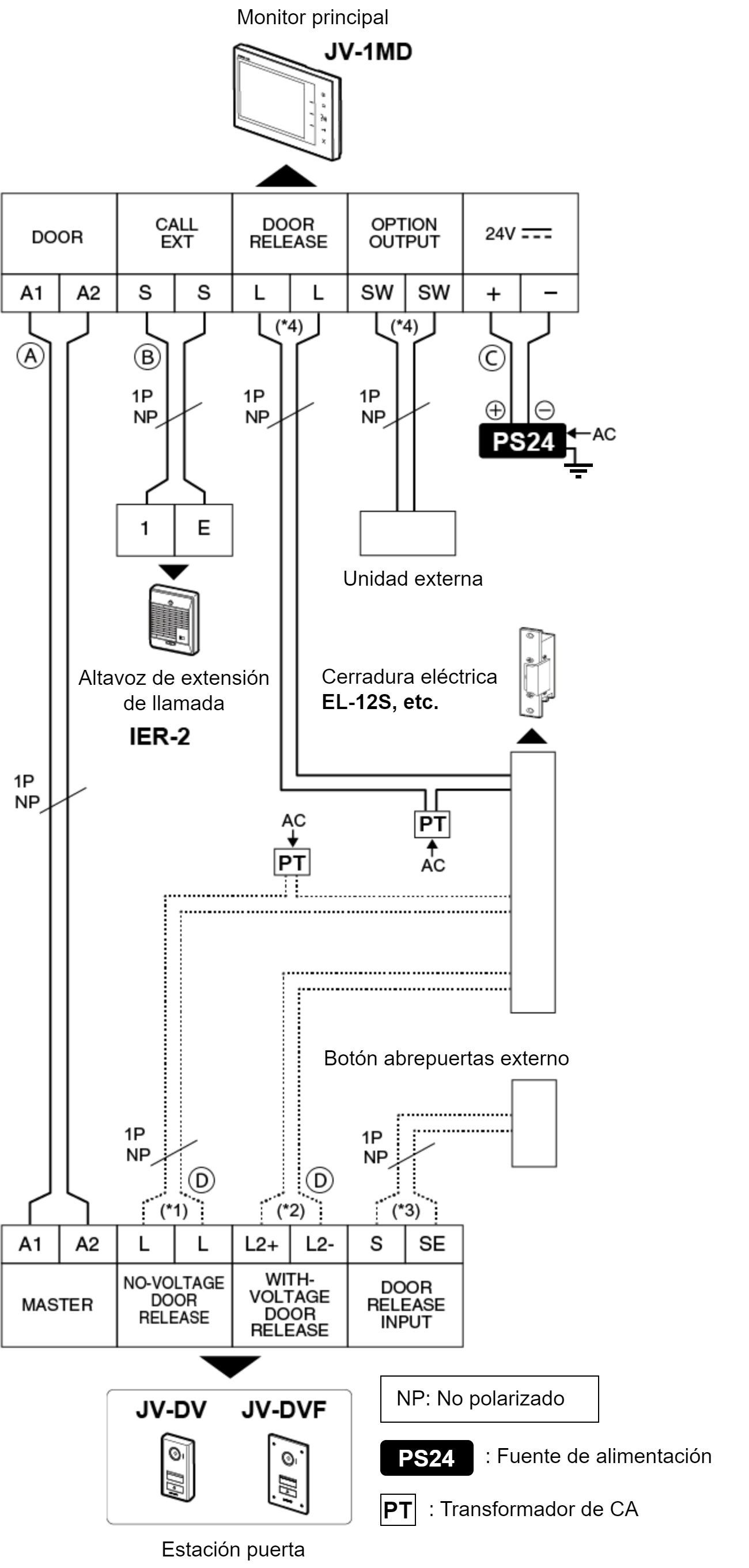

Esquema eléctrico y especificaciones


ATENCIÓN

  • Deje sin conectar los terminales no utilizados.
  • Utilice cables/mangueras diferentes para conectar cada dispositivo.
  • Aísle y asegure las líneas de bajo voltaje no utilizadas.
  • No conecte más de una cerradura eléctrica a los monitores.

  • El botón abrepuertas externo solo activa la cerradura eléctrica que está conectada a la estación puerta.

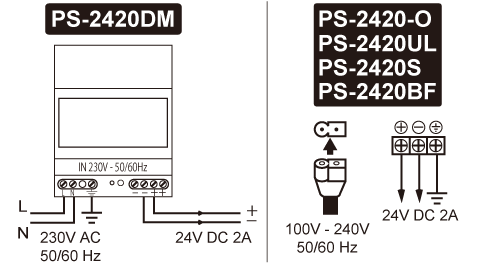

  • Asegúrese de conectar a tierra la fuente de alimentación.

NOTA

  • La secuencia de los terminales en el diagrama puede diferir del producto real.

  • Consulte también las instrucciones de cada dispositivo que se va a conectar.


Distancia de cableado

PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 100 m
PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 150 m
PE Φ0,65 mm (22 AWG): 5 m
PE Φ0,8 mm (20 AWG): 10 m
PE Φ0,65 mm (22 AWG): 15 m
PE Φ0,8-1,2 mm (20-16 AWG): 30 m
Otros PE Φ0,65-1,2 mm (22-16 AWG)

NOTA

  • La distancia de cableado entre el monitor principal y la fuente de alimentación puede ampliarse hasta 25 m utilizando un cable PE Φ1,2 mm (16 AWG). Sin embargo, la distancia máxima entre la estación puerta y el monitor principal se acortará a 70 m utilizando un cable PE Φ0,8-1,2 mm (20-16 AWG).
  • La salida con tensión de la estación puerta es de 12 Vcc  - 580 mA, por lo tanto, la distancia de cableado entre la estación puerta y el monitor principal debe ser de 70 m o inferior utilizando un cable PE Φ0,8-1,2 mm (20-16 AWG).


(*1): Especificaciones de salida

Método de salida

Contacto seco (N/O)
Clasificación del contacto

24 Vcc, 1 A (carga resistiva)


(*2): Especificaciones de salida

Método de salida

Contacto con tensión (N/O)
Corriente de salida

500 mA o inferior
Tensión de salida 12 Vcc


(*3): Especificaciones de entrada

Método de entrada Contacto seco (N/O)
Tiempo de detección 100 ms o superior
Resistencia de contacto 300 Ω o inferior
Corriente de cortocircuito en los terminales

10 mA o inferior
Voltaje entre terminales

5 Vcc o inferior (entre terminales abiertos)


(*4): Especificaciones de salida

Método de salida Contacto seco (N/O)
Clasificación del contacto 24 Vcc 1 A (carga resistiva)
