Manual de instalación de la JV-1MD/JV-DV/JV-DVF

JV-1MD

ATENCIÓN

  • El equipo está diseñado para montaje en superficie, evite encastrar la estación dentro de una pared.
  • Para un funcionamiento correcto, instale la estación a una distancia mínima de 20 cm de otros dispositivos.
  • Evite instalar la estación en espacios irregulares de una pared para evitar la distorsión del audio.

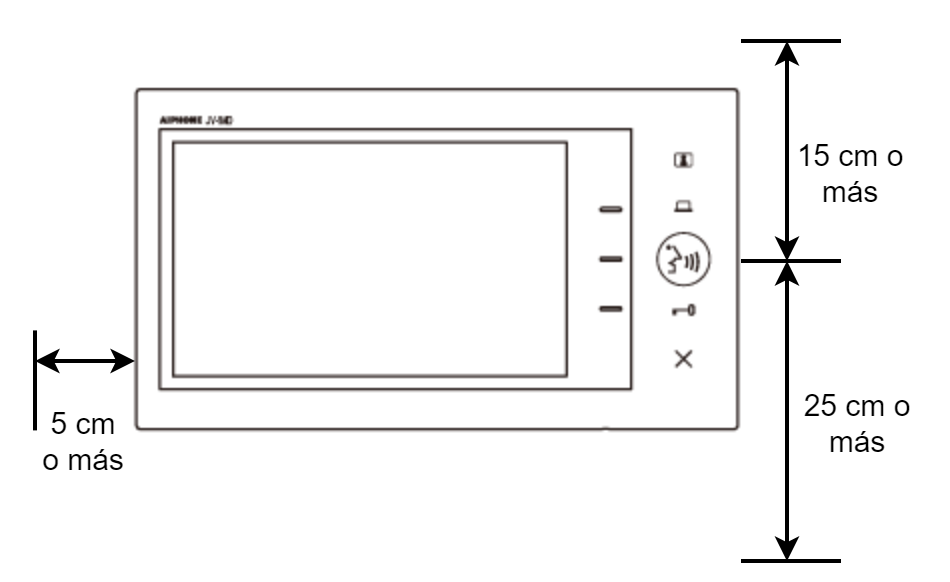

  • La ubicación de la estación requiere los siguientes espacios abiertos para evitar fallos de funcionamiento o la interrupción de la llamada.
    • 15 cm o más por encima del centro de la estación.
    • 25 cm o más por debajo del centro de la estación (para permitir la activación del botón de reinicio situado en la parte inferior de la estación).
    • 5 cm o más en el lado izquierdo de la estación (para evitar bloquear el altavoz).


Cableado trasero

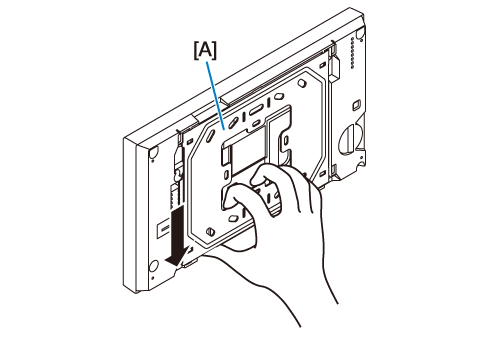

  1. Retire el soporte de montaje [A] de la parte posterior de la estación.
    Deslice el soporte de montaje hacia abajo y retírelo.

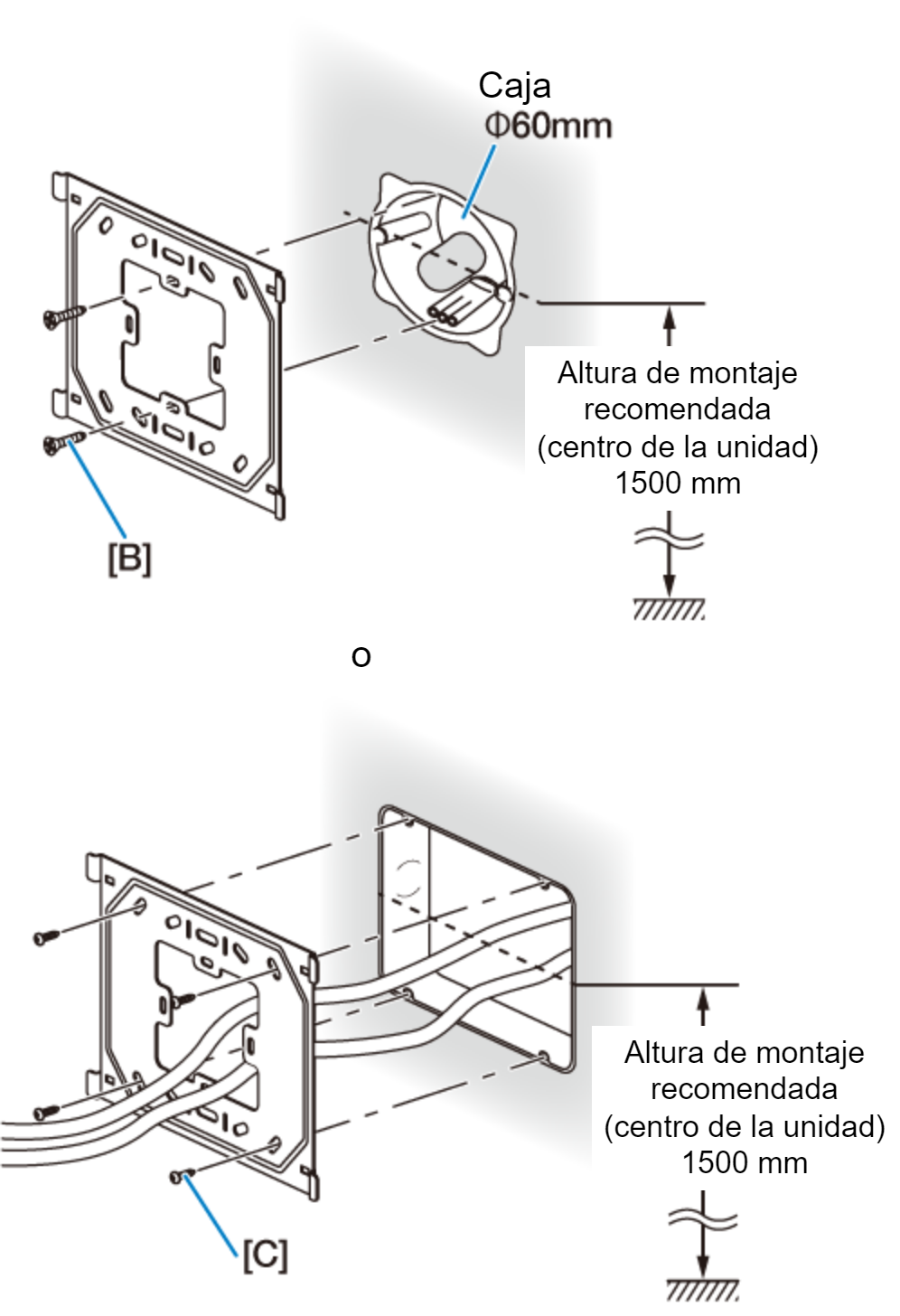

  2. Fije el soporte de montaje a la  caja universal con los tornillos [B] (×2).
    Cuando se use una caja múltiple, utilice los tornillos [C] (×4).

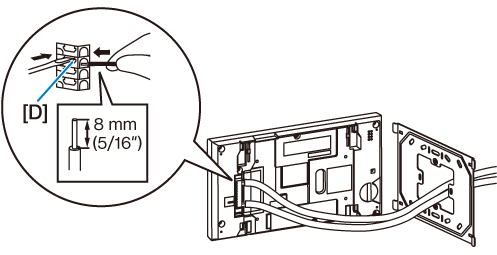

  3. Conecte los cables.
    Pele 8 mm de la cubierta del cable e introdúzcalo en el terminal. Si resulta difícil de introducir,  presione el botón de liberación [D] mientras lo introduce.

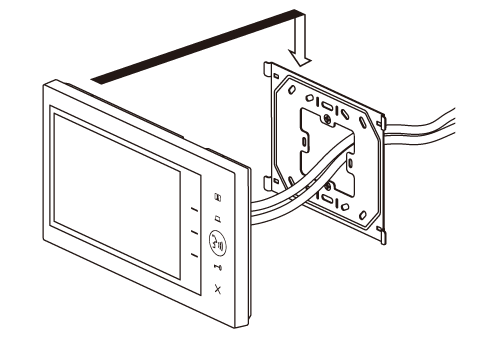

  4. Monte la estación en el soporte de montaje [A].

    ATENCIÓN

    • Tenga cuidado de no atrapar cables entre la estación y el soporte de montaje.
    • Tenga cuidado de no dañar la cubierta del cable con el soporte de montaje.


NOTA

  • Cuando utilice tornillos de montaje para madera (×4) para el montaje en pared, taladre un orificio de 50 mm de diámetro en la posición central de la estación en la pared (para pasar los cables).



Tornillos disponibles

[B] Deben ser compatibles con una caja universal.
[C] Eje del tornillo: Φ4,1 mm o menos
Cabezal con ranuras: Φ8,2 mm o menos, 3,0 mm o menos de altura
Tornillo de montaje para madera Eje del tornillo: Φ4,1 mm o menos
Cabezal con ranuras: Φ8,2 mm o menos, 3,0 mm o menos de altura

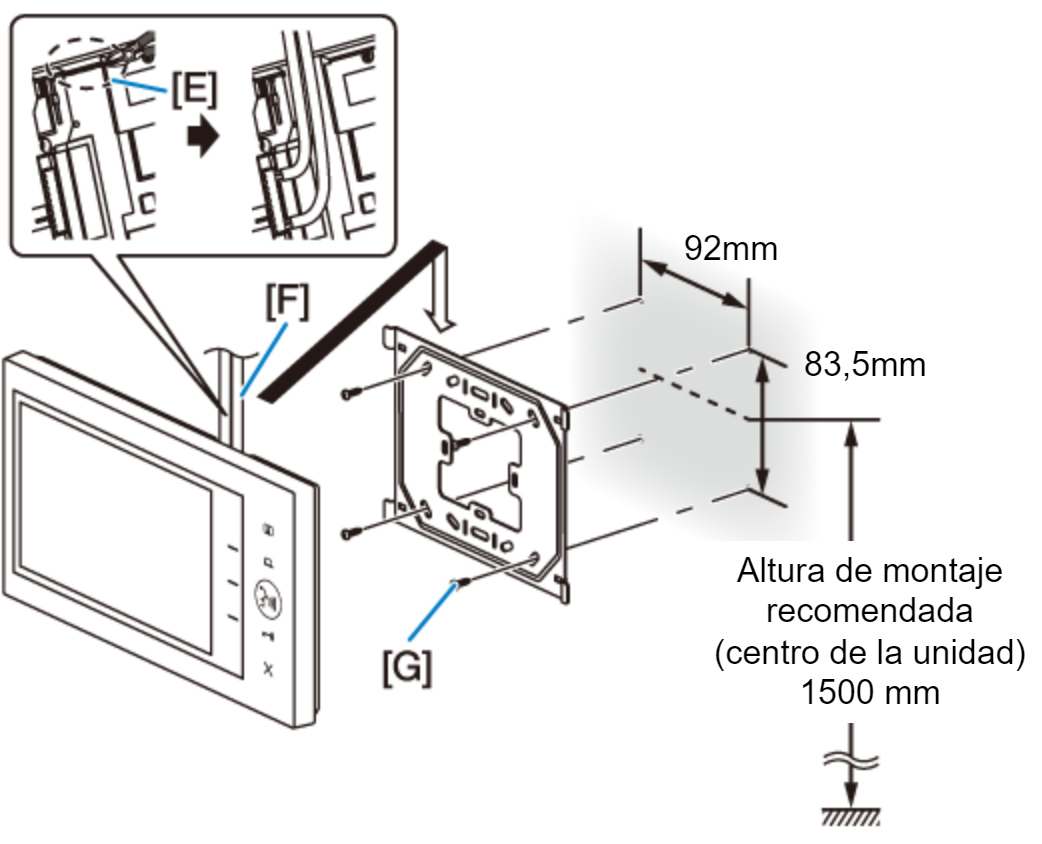

Cableado en superficie

Puede guiar los cables hacia la parte superior o inferior de la estación.

Si el cableado debe pasarse desde la parte superior de la estación, corte la entrada de cable [E].

Si existe una gran cantidad de cables [F], corte la cubierta del cable hasta la entrada del mismo.

Fije el soporte de montaje a la pared con los tornillos de montaje para madera [G] (×4).


Tornillos disponibles

[G] Eje del tornillo: Φ4,1 mm o menos
Cabezal con ranuras: Φ8,2 mm o menos, 3,0 mm o menos de altura

NOTA

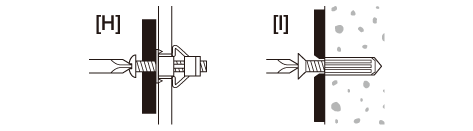

  • Cuando los tornillos de montaje para madera no se puedan usar en paredes de yeso, paredes de hormigón y similares, utilice tacos [H] o tapones de hormigón [I] disponibles en el mercado.
