Manual de instalación de la JV-1MD/JV-DV/JV-DVF

JV-DVF

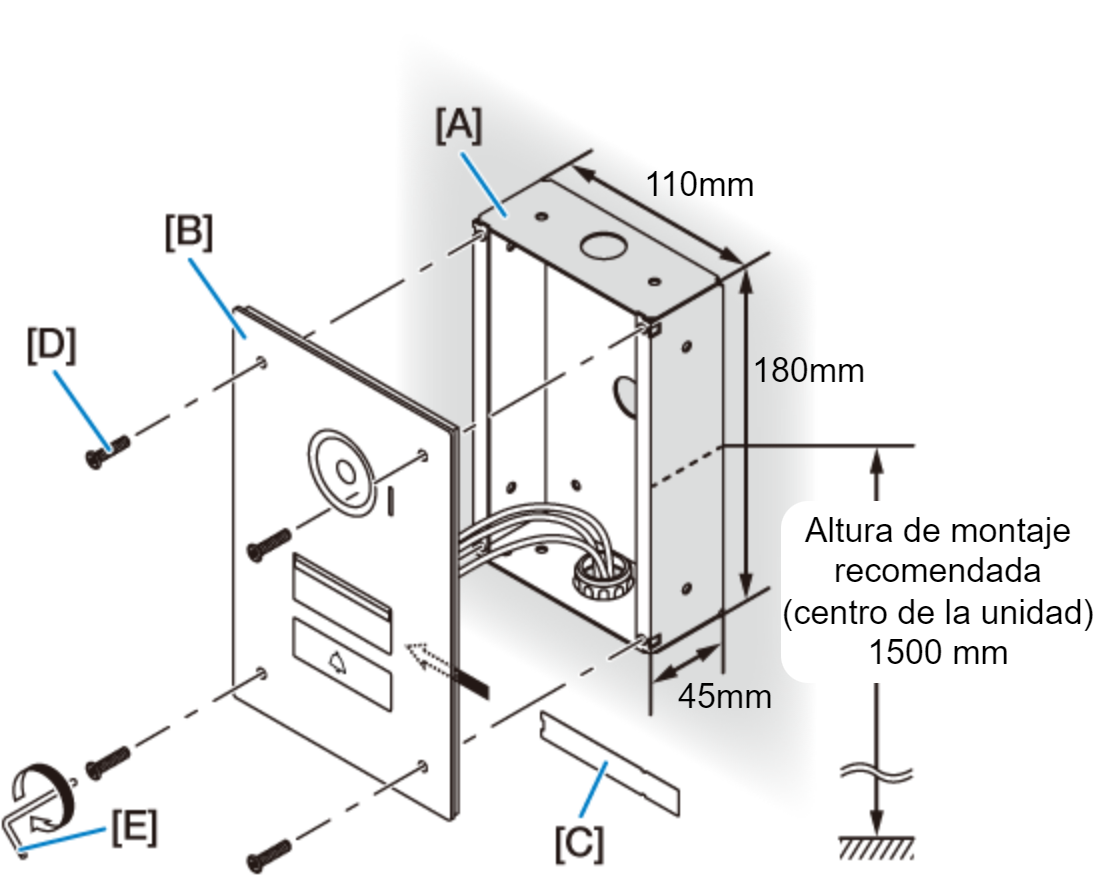

  1. Instale la caja trasera para empotrar [A] en la pared.

  2. Inserte la placa de nombre rellenada [C].
    Consulte “Llenado de la placa de nombre” para ver las instrucciones de la placa de nombre.

    ATENCIÓN

    • No coloque ningún adhesivo sobre la placa de nombre. Esto disminuirá la iluminación nocturna del LED.

  3. Conecte los cables a la estación.
    Deslice hacia abajo y luego abra la tapa del terminal en la parte posterior de la estación, y retire 8 mm de la cubierta del cable e insértelo en el terminal. Si resulta difícil de introducir, mantenga pulsado el botón de liberación mientras lo introduce.
    Asegúrese de cerrar la tapa de terminales y, a continuación, deslícela hacia arriba.

    ATENCIÓN

    • Si no se desliza hacia arriba la tapa, puede entrar agua en los terminales, etc., lo que podría dañar la estación.

  4. Fije el panel frontal [B] a la caja trasera [A] con los tornillos especiales [D] (×4).
    Utilice la llave hexagonal [E] para realizar la instalación.

    ATENCIÓN

    • No instale la estación con los cables atrapados o presionados con fuerza por la unidad principal.
    • No apriete en exceso los tornillos.
