JV-DV

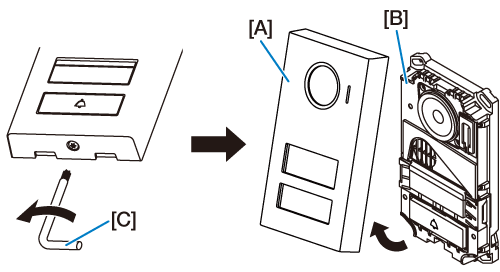

1. Retire el panel frontal [A].
   Afloje el tornillo especial con el destornillador especial incluido [C] y retire el panel frontal de la estación [B].

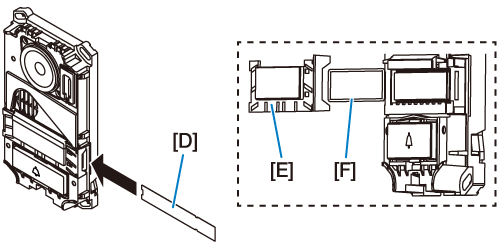

2. Inserte la placa de nombre [D] rellenada.
   Consulte “Rellenar la placa de nombre” para ver las instrucciones de la placa de nombre.




   ATENCIÓN Evite colocar adhesivos sobre la cubierta de la placa de nombre [E], esto puede disminuir la iluminación del LED. No retire la cubierta de la placa de nombre excepto para el mantenimiento. Si la cubierta [F] no se instala correctamente, puede entrar agua en la placa de nombre.

3. Conecte los cables a la estación [B].
   Deslice hacia abajo y luego abra la tapa del terminal en la parte posterior de la estación, y retire 8 mm de la cubierta del cable e insértelo en el terminal. Si resulta difícil de introducir, presione el botón de liberación mientras lo introduce.
   Asegúrese de cerrar la tapa de terminales y, a continuación, deslícela hacia arriba.




   ATENCIÓN Si no se desliza hacia arriba la tapa, puede entrar agua en los terminales, etc., lo que podría dañar la estación.

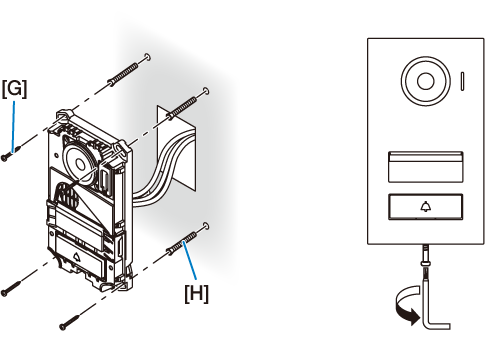

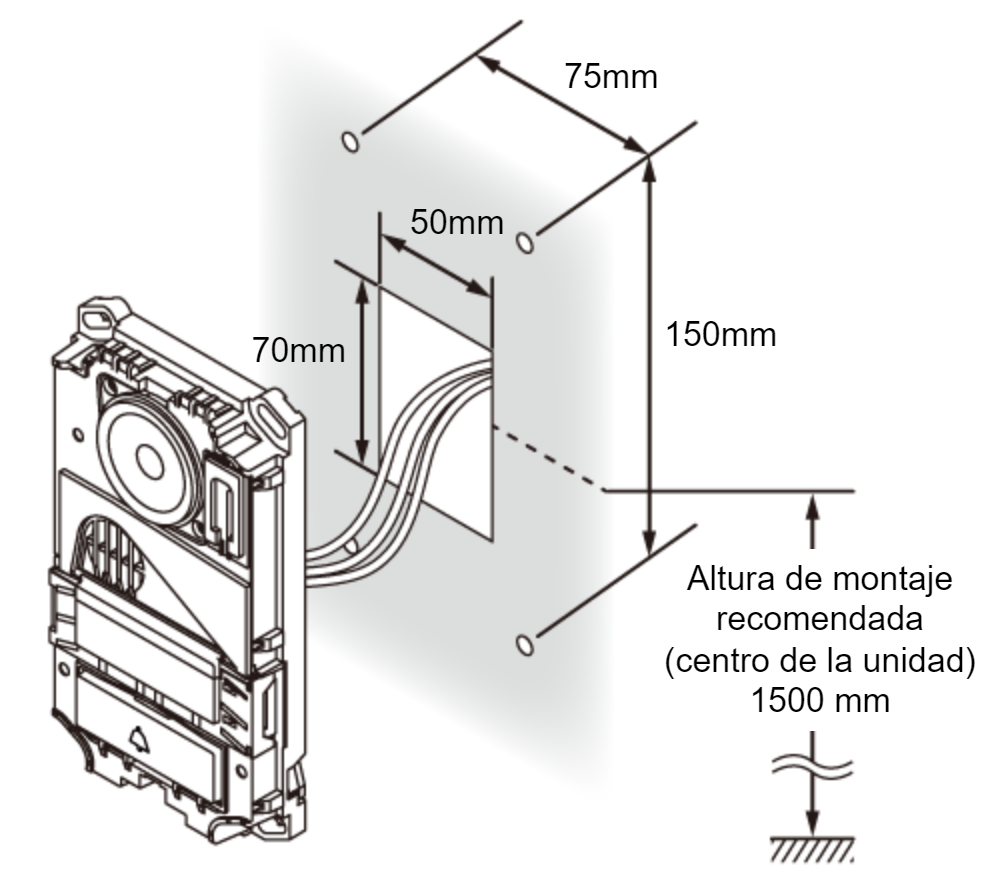

4. Fije la estación [B] a la superficie de montaje con tornillos [G] (×4), luego sustituya el panel frontal [A] y apriete el tornillo especial con el destornillador especial incluido [C].
   Utilice tacos [H] si fuesen necesarios.




   ATENCIÓN No instale la estación con los cables atrapados o presionados con fuerza por la unidad principal. No apriete en exceso los tornillos. No bloquee los orificios de drenaje.





Tornillos disponibles
