Nombres y funciones de las piezas

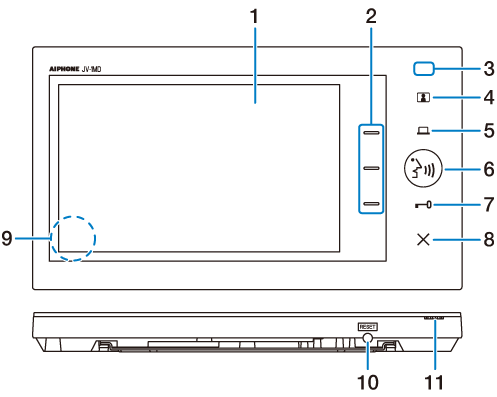

Núm.	Elemento	Observaciones
1	Pantalla LCD a color	La pantalla LCD a color no tiene interfaz táctil.
2	Botones de función	Toque el botón de función correspondiente para ejecutar la función visualizada en el lado derecho de la pantalla. En modo reposo, pulse cualquier botón de función para visualizar el menú de ajustes.
3	LED de notificación (azul)	Indica el estado actual de la estación. →LED de notificación
4	Botón Monitor	Pulse el botón de monitor para monitorizar la estación puerta.
5	Botón Opción	Pulse el botón de opción para activar una unidad externa conectada.
6	Botón Hablar	Pulse el botón hablar para responder la llamada e iniciar la comunicación.
7	Botón abrepuertas externo	Pulse el botón abrepuertas externo para desbloquear la cerradura eléctrica en la estación puerta.
8	Botón Finalizar	Pulse el botón finalizar para salir de la operación actual y entrar en el modo de espera.
9	Altavoz	El altavoz está en la parte posterior de la estación.
10	Interruptor RESET	Pulse el interruptor RESET para reiniciar el monitor cuando no responda. Al reiniciar el monitor, los ajustes y la imagen grabada se mantienen.
11	Micrófono	No bloquee el micrófono con pegatinas o cinta adhesiva ya que puede impedir una comunicación correcta.

Consulte el “Manual de funcionamiento” para otros indicadores no enumerados.

LED		Descripción
Luz azul	Activado	El LED azul se ilumina durante el arranque. El LED azul se ilumina cuando el volumen del timbre está ajustado a “0”. El LED azul se ilumina cuando la dirección de conversación es del monitor a la estación puerta.
Azul parpadeante	Activado (0,25 seg.) Desactivado (0,25 seg.)	Cuando se detecta un cortocircuito en el cableado de la estación puerta o del monitor secundario.
Azul parpadeante	Activado (0,5 seg.) Desactivado (0,5 seg.) El LED se apaga después de parpadear 3 veces.	El LED azul parpadea cuando se pulsa para desbloquear la cerradura eléctrica. El LED azul parpadea cuando se pulsa para activar la unidad externa.

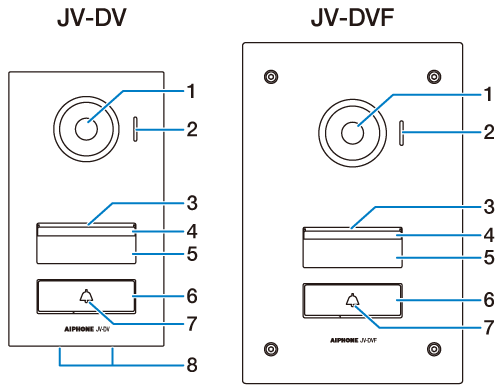

Núm.	Elemento	Descripción
1	Cámara	-
2	Micrófono	No bloquee el micrófono con pegatinas o cinta adhesiva ya que puede impedir una comunicación correcta.
3	Altavoz	-
4	LED de luz blanca	El LED de luz blanca siempre está encendido mientras la estación está alimentada. En los siguientes casos, si la estación puerta detecta más oscuridad, la luz se intensificará: Se pulsa el botón de llamada. Mientras se monitoriza la estación puerta desde el monitor. Cuando se desbloquea la cerradura eléctrica. El nivel de intensidad dependerá de las condiciones locales detectadas por la estación puerta.
5	Cubierta de la placa de nombre	Evite colocar adhesivos sobre la cubierta de la placa de nombre, esto puede disminuir la iluminación del LED.
6	Botón de llamada	-
7	Icono de campana (blanco)	La retroiluminación siempre está encendida mientras la estación está alimentada.
8	Orificios de drenaje	Agujeros para evacuar el agua de lluvia del interior de la estación.
