JV-1MD/JV-DV/JV-DVF Asennusohje

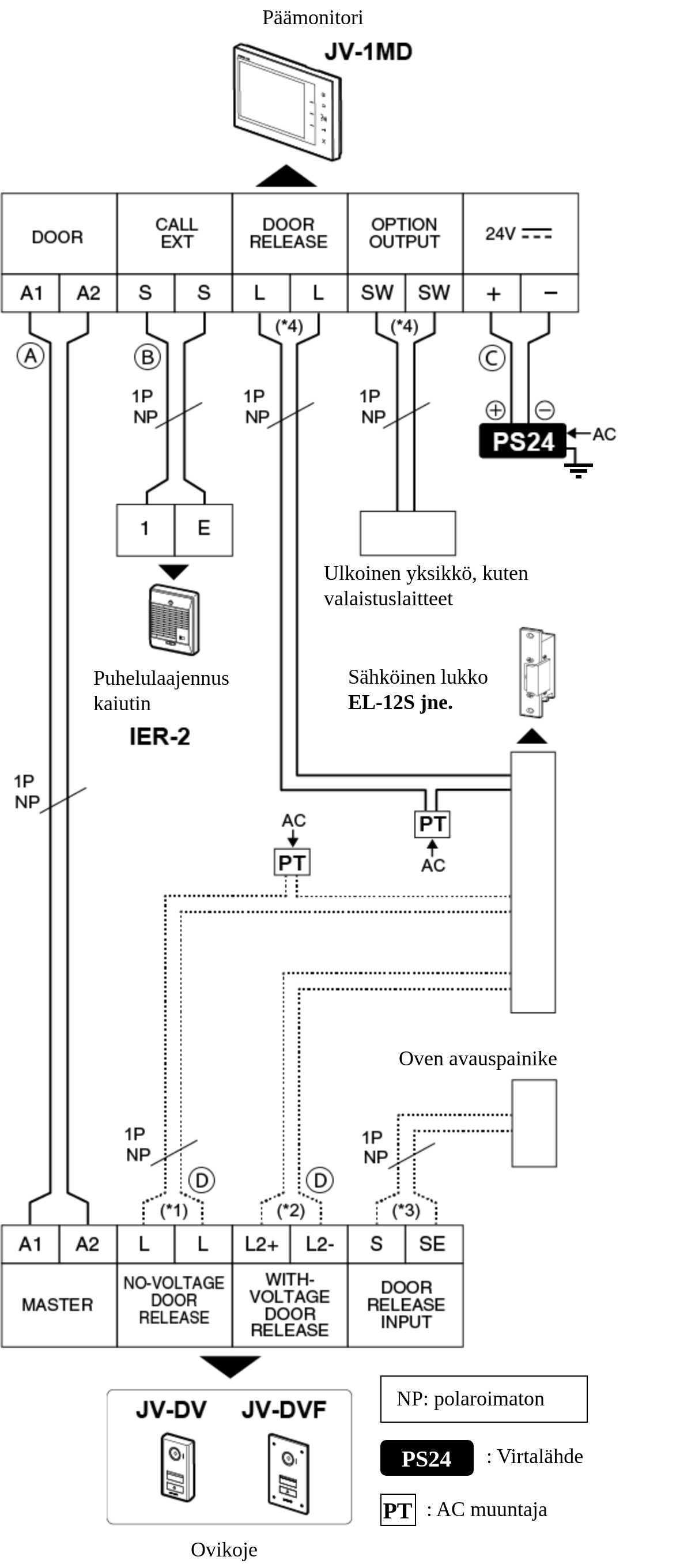

Johdotuskaavio ja tekniset tiedot


HUOMIO

  • Älä käytä käyttämättömiä liittimiä muihin tarkoituksiin.
  • Kunkin laitteen välinen johdotus ei saa olla samassa johdotusvaipassa.
  • Eristä ja varmista käyttämättömät matalajännitejohdot.
  • Kytke sähkölukko vain yhteen paikkaan.
  • Ulko-oven avauspainike aktivoi ainoastaan sähköisen lukon, joka on kytketty ovikojeeseen.

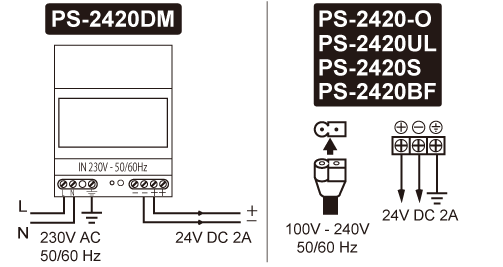

  • Muista maadoittaa virtalähde.

HUOMAUTUS

  • Päätelaitteiden järjestys kaaviossa voi poiketa todellisesta tuotteesta.

  • Tutustu myös kunkin liitettävän laitteen ohjeisiin.


Johdotusetäisyys

PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 100 m
PE Φ0,65 mm (22 AWG): 50 m
PE Φ0,8-1,2 mm (20-16 AWG): 150 m
PE Φ0,65 mm (22 AWG): 5 m
PE Φ0,8 mm (20 AWG): 10 m
PE Φ0,65 mm (22 AWG): 15 m
PE Φ0,8-1,2 mm (20-16 AWG): 30 m
Muut PE Φ0,65-1,2 mm (22-16 AWG)

HUOMAUTUS

  • Päävalvonta-aseman ja virtalähteen välinen johdotusetäisyys voidaan pidentää 25 metriin käyttämällä PE Φ1,2 mm (16 AWG) kaapelia. Ovikojeen ja päävalvonta-aseman välinen enimmäisetäisyys lyhenee kuitenkin 70 metriin käyttämällä PE Φ0,8-1,2 mm (20-16 AWG) kaapelia.
  • Kun ovikojeen märkäkosketuslähtö on 12 VDC, 580 mA (suurempi kuin 500 mA, 580 mA tai pienempi), ovikojeen ja päävalvonta-aseman välisen johdotusetäisyyden on oltava 70 m tai lyhyempi käyttämällä PE Φ0,8-1,2 mm (20-16 AWG) kaapelia.


(*1): Lähdön tekniset tiedot

Lähtötapa

Kuivakosketus (N/O)
Kosketuksen luokitus

24 VDC, 1 A (resistiivinen kuorma enintään)


(*2): Lähdön tekniset tiedot

Lähtötapa

Märkäkosketus (N/O)
Lähtövirta

500 mA tai vähemmän
Lähtöjännite 12 VDC


(*3): Syötön tekniset tiedot

Syöttötapa Kuivakosketus (N/O)
Tunnistusaika Vähintään 100 sekuntia
Kosketinvastus 300 Ω tai vähemmän
Liittimen oikosulkuvirta

10 mA tai vähemmän
Liittimien välinen jännite

5 VDC tai vähemmän (avointen liittimien välillä)


(*4): Lähdön tekniset tiedot

Lähtötapa Kuivakosketus (N/O)
Kosketuksen luokitus 24 VDC, 1 A (resistiivinen kuorma enintään)
