JV-1MD/JV-DV/JV-DVF Asennusohje

JV-DVF

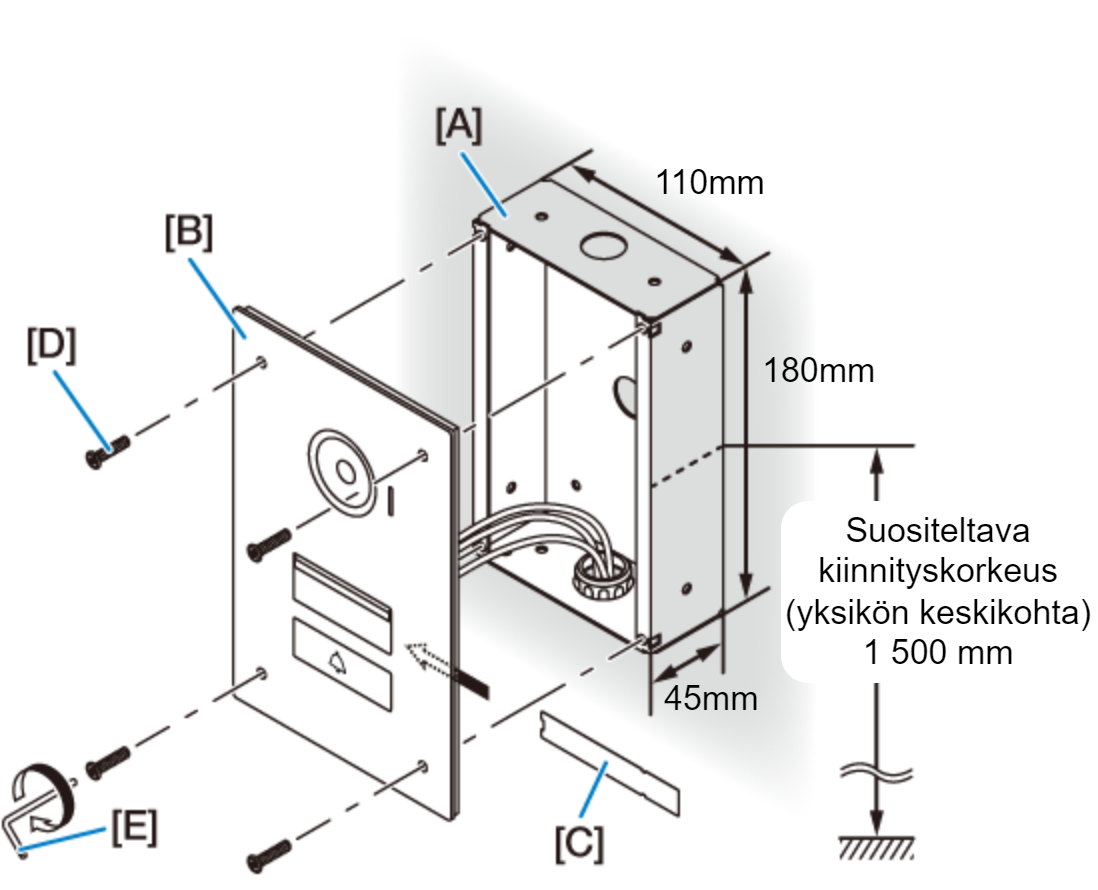

  1. Asenna upotettava takakotelo [A] seinään.

  2. Aseta täytetty tyyppikilpi [C].
    Katso tyyppikilven ohjeet kohdasta ”Tyyppikilven täyttäminen”.

    HUOMIO

    • Älä laita tarraa tyyppikilven päälle. Tämä vähentää merkkivalon yövalaistusta.

  3. Kytke johdot kojeeseen.
    Liu'uta alas ja avaa sitten liitännän kansi kojeen takaosassa ja irrota 8 mm johdon vaipasta ja työnnä se liitäntään. Jos sitä on vaikea asettaa paikalleen, paina vapautuspainiketta ja pidä sitä painettuna, kun asetat sen paikalleen.
    Muista sulkea liitännän kansi, liu'uta se sitten ylös.

    HUOMIO

    • Jos kantta ei liu'uteta ylös, liitäntään jne. voi päästä vettä, mikä voi vahingoittaa kojetta.

  4. Kiinnitä etupaneeli [B] takakoteloon [A] erikoisruuveilla [D] (×4).
    Käytä asennukseen kuusiokoloavainta [E].

    HUOMIO

    • Älä asenna kojetta niin, että kaapelit jäävät kiinni pääyksikköön tai että pääyksikkö painaa niitä voimakkaasti.
    • Älä kiristä ruuveja liikaa.
