JV-DV

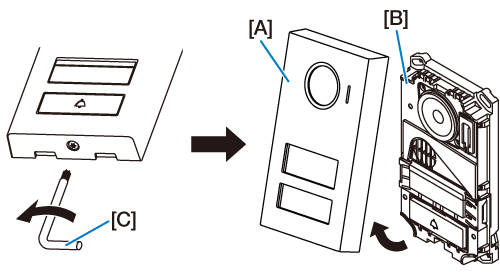

1. Irrota etupaneeli [A].
   Löysää erikoisruuvi mukana toimitetulla erikoisruuvinvääntimellä [C], ja irrota etupaneeli kojeesta [B].

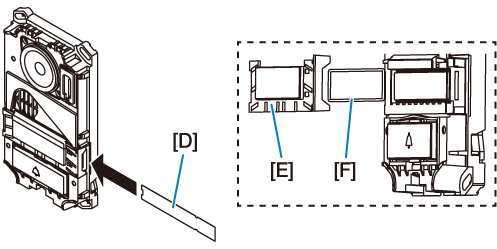

2. Aseta täytetty tyyppikilpi [D] paikalleen.
   Katso tyyppikilven ohjeet kohdasta ”Tyyppikilven täyttäminen”.




   HUOMIO Älä laita tarraa tyyppikilven kannen päälle [E]. Tämä vähentää merkkivalon yövalaistusta. Älä poista tyyppikilven kantta muuten kuin huoltotoimenpiteitä varten. Jos pakkausta [F] ei ole asennettu kunnolla, tyyppikilpeen voi päästä vettä.

3. Kytke johdot kojeeseen [B].
   Liu'uta alas ja avaa sitten liitännän kansi kojeen takaosassa ja irrota 8 mm johdon vaipasta ja työnnä se liitäntään. Jos sitä on vaikea asettaa paikalleen, paina vapautuspainiketta ja pidä sitä painettuna, kun asetat sen paikalleen.
   Muista sulkea liitännän kansi, liu'uta se sitten ylös.




   HUOMIO Jos kantta ei liu'uteta ylös, liitäntään jne. voi päästä vettä, mikä voi vahingoittaa kojetta.

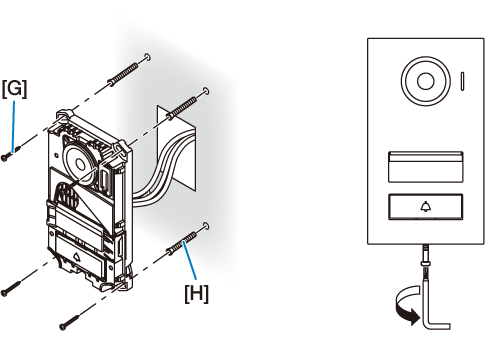

4. Kiinnitä koje [B] asennuspintaan ruuveilla [G] (×4), sitten vaihda etupaneeli [A] ja kiristä erikoisruuvi mukana toimitetulla erikoisruuvinvääntimellä [C].
   Käytä tarvittaessa kaupasta saatavaa ankkurikiinnikettä [H].




   HUOMIO Älä asenna kojetta niin, että kaapelit jäävät kiinni pääyksikköön tai että pääyksikkö painaa niitä voimakkaasti. Älä kiristä ruuveja liikaa. Älä tuki vedenpoistoaukkoa.

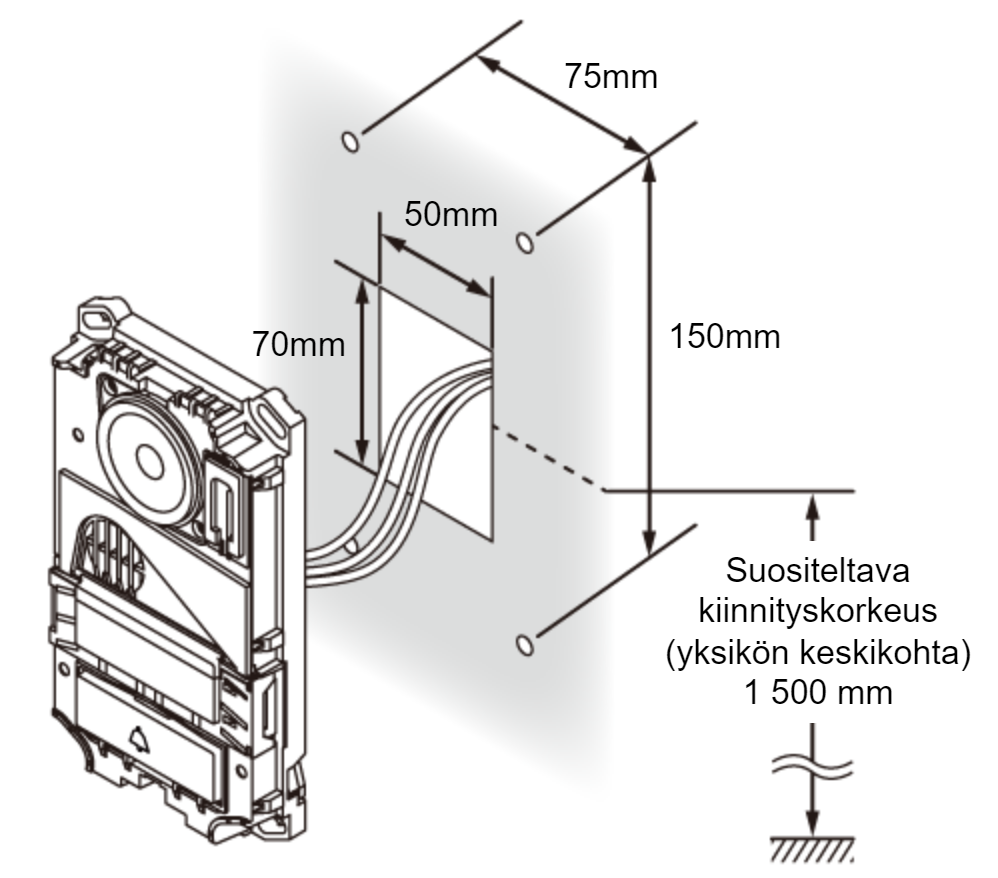

Käytettävissä olevat ruuvit
