JV-1MD/JV-DV/JV-DVF Asennusohje

JV-1MD

HUOMIO

  • Älä upota kojetta seinän sisään.
  • Toimintahäiriöiden välttämiseksi asenna koje vähintään 20 cm:n päähän muista laitteista (esim. lattialämmityksen kaukosäädin).
  • Vältä kojeen asentamista seinän koveraan tilaan äänen vääristymisen välttämiseksi.

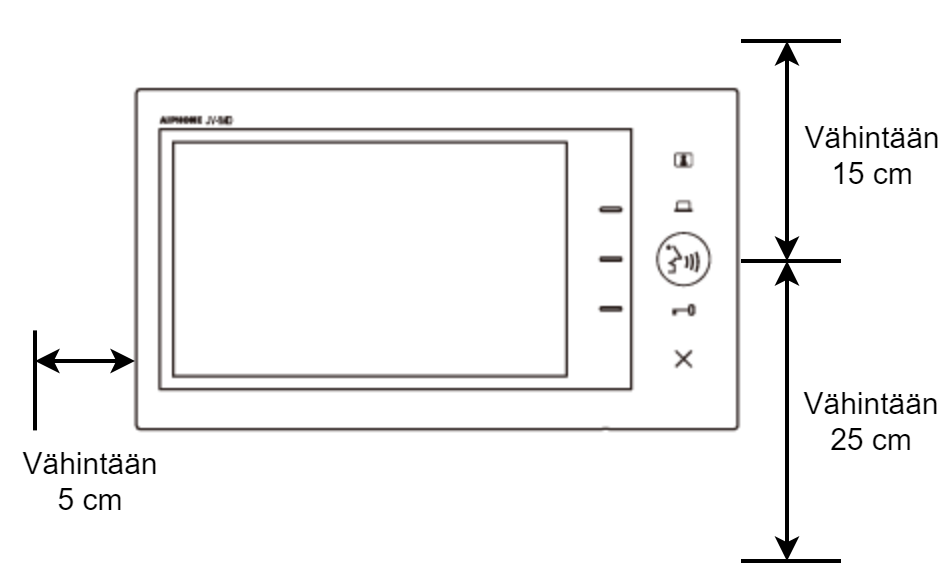

  • Kojeen sijainti edellyttää seuraavia vapaita tiloja toimintahäiriöiden tai puhelun keskeytymisen estämiseksi.
    • Vähintään 15 cm kojeen keskipisteen yläpuolella.
    • 25 cm tai enemmän kojeen keskikohdan alapuolella (jotta kojeen pohjassa olevaa nollauspainiketta voidaan käyttää).
    • Vähintään 5 cm kojeen vasemmalla puolella (jotta kaiutin ei tukkeudu).


Takajohdotus

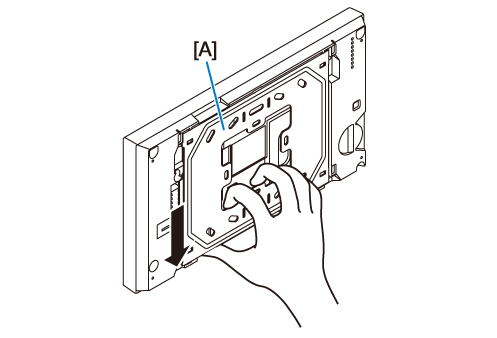

  1. Irrota asennuskehys [A] kojeen takaosasta.
    Liu'uta asennuskehys alas ja irrota se.

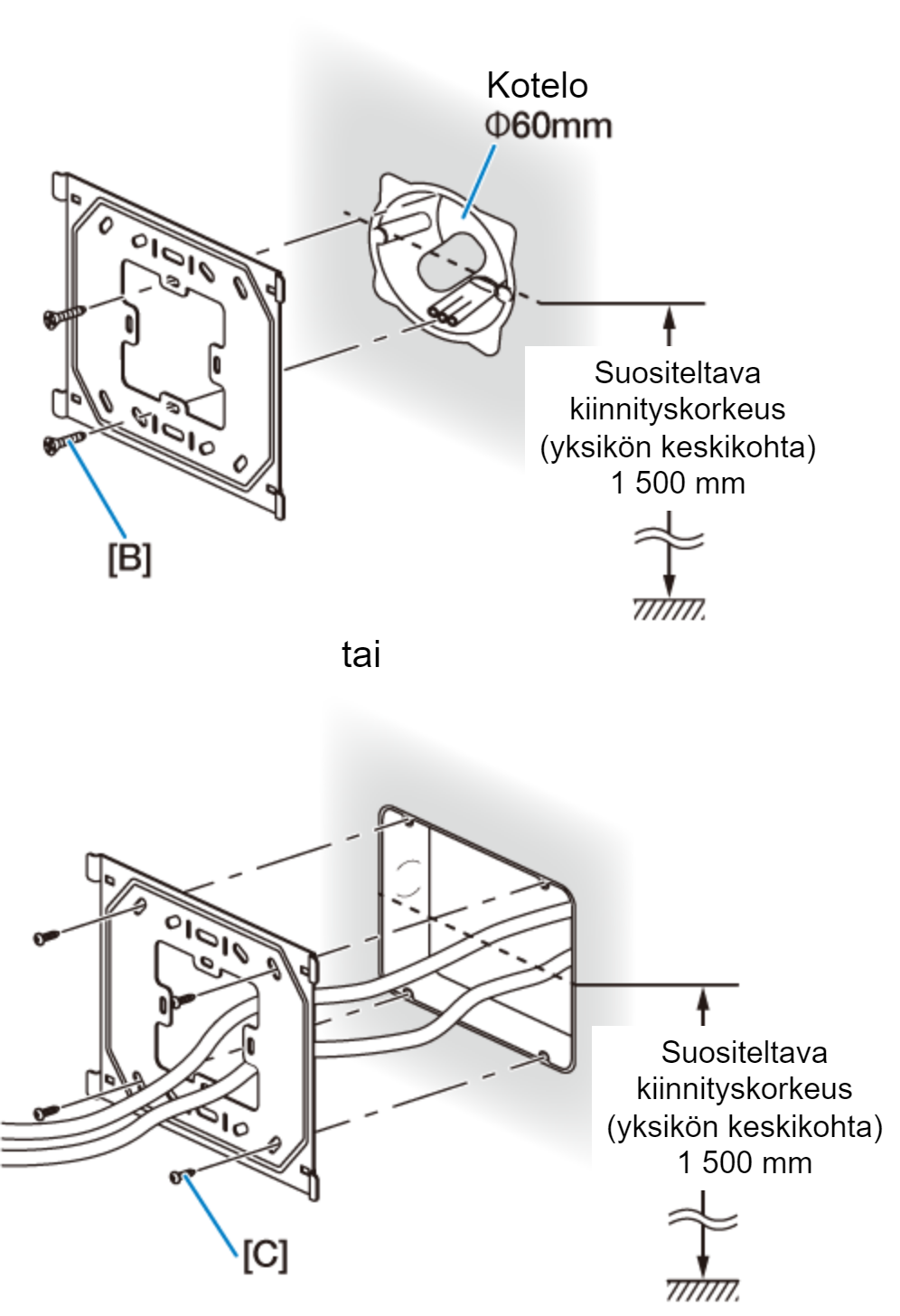

  2. Kiinnitä asennuskehys seinään ruuveilla [B] (×2).
    Kun käytät a 3-asennuskoteloa, käytä ruuveja [C] (×4).

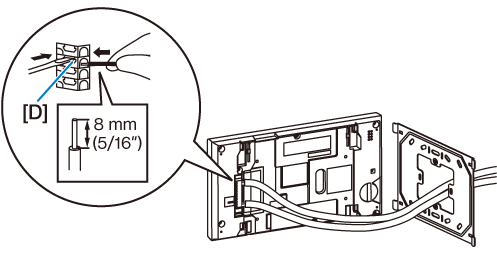

  3. Liitä johdot.
    Irrota 8 mm johtimen vaipasta ja työnnä se liittimeen. Jos sen asettaminen on vaikeaa, paina vapautuspainiketta [D] ja pidä sitä painettuna asettamisen aikana.

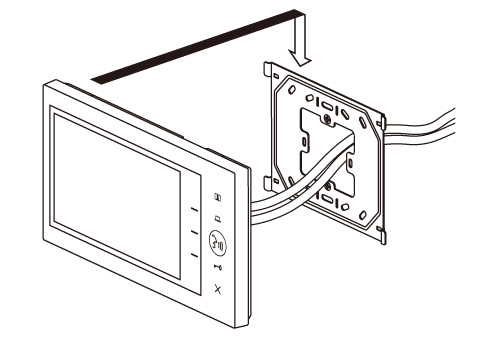

  4. Asenna koje asennuskehykseen [A].

    HUOMIO

    • Varo, etteivät kaapelit jää kojeen ja asennuskehyksen väliin.
    • Varo vahingoittamasta kaapelin vaippaa asennuskehyksellä.


HUOMAUTUS

  • Kun käytät puukiinnitysruuveja (×4) seinäkiinnitykseen, poraa halkaisijaltaan 50 mm:n reikä kojeen keskipisteen  kohdalle seinään.



Käytettävissä olevat ruuvit

[B] Pitäisi olla yhteensopiva asennuskotelon kanssa.
[C] Ruuvin akseli: Φ4,1 mm tai vähemmän
Urallinen pää: Φ8,2 mm tai vähemmän, korkeus enintään 3,0 mm
Puinen asennusruuvi Ruuvin akseli: Φ4,1 mm tai vähemmän
Urallinen pää: Φ8,2 mm tai vähemmän, korkeus enintään 3,0 mm

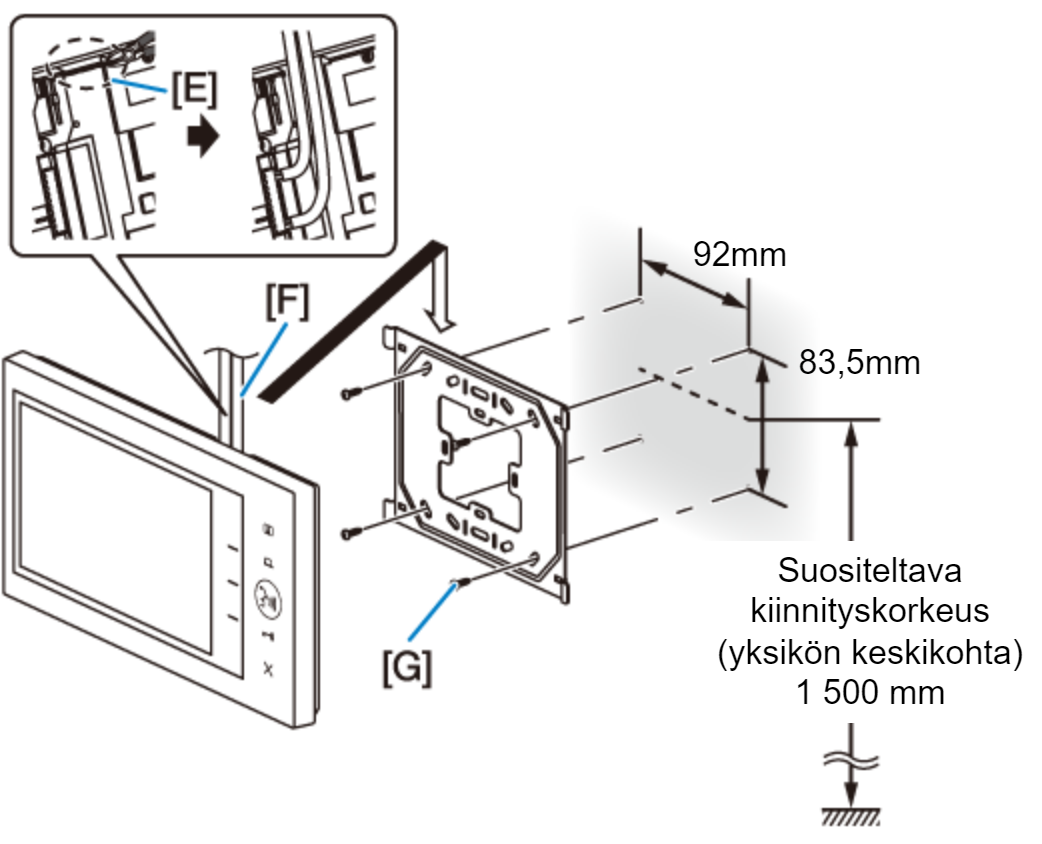

Pintajohdotus

Johdot voidaan reitittää kojeen ylä- tai alapuolelle.

Jos johdot on tarkoitus johtaa kojeen yläosasta, katkaise kaapelin läpivienti [E].

Jos johtoja on paljon [F], irrota johdon vaippa kaapelin läpivientiin asti.

Kiinnitä asennuskehys seinään puisilla asennusruuveilla [B] (×4).


Käytettävissä olevat ruuvit

[G] Ruuvin akseli: Φ4,1 mm tai vähemmän
Urallinen pää: Φ8,2 mm tai vähemmän, korkeus enintään 3,0 mm

HUOMAUTUS

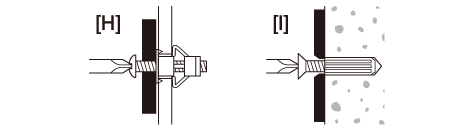

  • Jos puisia asennusruuveja ei voida käyttää kipsilevyseiniin, betoniseiniin tai vastaaviin, käytä kaupallisesti saatavilla olevia levyn ankkurikiinnikkeitä [H] tai betonitulppia [I].
