Osien nimet ja toiminnot

Nro	Kohde	Kuvaus
1	Värillinen LCD-näyttö	Värillisessä LCD-näytössä ei ole kosketuskäyttöliittymää.
2	Toimintopainikkeet	Suorita näytön oikealla puolella näkyvä toiminto napauttamalla vastaavaa toimintopainiketta. Näytä asetusvalikko napauttamalla mitä tahansa toimintopainiketta valmiustilassa.
3	LED-ilmoitusvalo (sininen)	Ilmoittaa monitorin nykyisen tilan. →LED-ilmoitusvalo
4	Valvontapainike	Napauta valvontapainiketta valvoaksesi oven ulkopuolelta.
5	Valintapainike	Aktivoi kytketty ulkoinen laite napauttamalla valintapainiketta.
6	Puhepainike	Aloita viestintä napauttamalla puhelupainiketta.
7	Oven avauspainike	Napauta oven avauspainiketta avataksesi sähkölukon lukituksen ovikojeella.
8	Lopetuspainike	Poistu nykyisestä toiminnosta ja siirry valmiustilaan napauttamalla lopetusnäppäintä.
9	Kaiutin	Kaiutin on kojeen takapuolella.
10	RESET-kytkin	Käynnistä koje uudelleen painamalla RESET-kytkintä, kun se ei vastaa. Vaikka käynnistät kojeen uudelleen, asetukset ja tallennettu kuva säilyvät.
11	Mikrofoni	Älä tuki mikrofonia tarroilla tai teipillä. Muussa tapauksessa viestintä ei välttämättä ole mahdollista.

Katso ”Käyttöoppaasta” muita merkkivaloja, joita ei ole lueteltu.

merkkivalo		Kuvaus
Sininen valo	Päällä	Sininen merkkivalo palaa käynnistyksen aikana. Sininen merkkivalo palaa, kun soittoäänen äänenvoimakkuus on asetettu arvoon ”0”. Sininen merkkivalo syttyy, kun puhesuunta on valvonta-asemalta ovikojeelle.
Sininen vilkkuminen	Päällä (0,25 s) Pois päältä (0,25 s)	Kun ovikojeen johdotuksessa tai laajennusvalvonta-aseman johdotuksessa havaitaan oikosulku.
Sininen vilkkuminen	Päällä (0,5 s) Pois päältä (0,5 s) Merkkivalo sammuu vilkuttuaan 3 kertaa.	Sininen LED-merkkivalo vilkkuu, kun avaat sähkölukon lukituksen napauttamalla . Sininen merkkivalo vilkkuu, kun aktivoit ulkoisen yksikön napauttamalla .

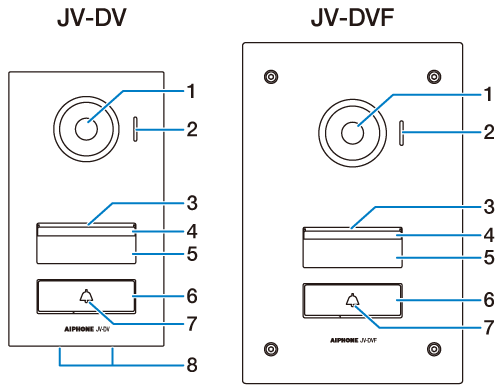

Nro	Kohde	Kuvaus
1	Kamera	-
2	Mikrofoni	Älä tuki mikrofonia tarroilla tai teipillä. Muussa tapauksessa viestintä ei välttämättä ole mahdollista.
3	Kaiutin	-
4	Valkoinen merkkivalo	Valkoinen merkkivalo palaa aina, kun virta on päällä. Kun koje havaitsee pimeät olosuhteet, valo kirkastuu automaattisesti. Näitä olosuhteita ovat: Puhelupainiketta painetaan. Kun kuva ovikojeessa näkyy valvonta-asemassa. Ovi on avattu. Paikallisista olosuhteista riippuen se ei kuitenkaan välttämättä kirkastu.
5	Nimikilpi kansi	Älä laita tarraa nimikilven kannen päälle. Tämä vähentää merkkivalon yövalaistusta.
6	Puhelupainike	-
7	Kellon kuvake (valkoinen)	Taustavalo palaa aina, kun virta on päällä.
8	Vedenpoistoaukot	Reiät sadeveden poistamiseksi kojeen sisältä.
