Precauzioni per il cablaggio

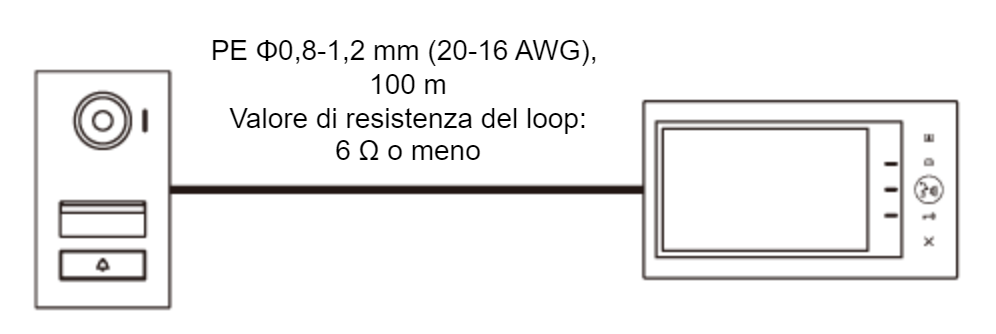

Utilizzare un cavo di cablaggio parallelo a 2 conduttori per il collegamento di una postazione videocitofonica.

Selezionare un cavo isolante rivestito in PVC PE (polietilene) per il cablaggio a bassa tensione.
- Non è possibile utilizzare un cavo coassiale.
- Non è possibile utilizzare un cavo schermato in vinile di tipo quadruplo a 2 coppie.

Per il cablaggio, separare i cavi per audio/video e apertura porta e tenerli a più di 10 cm l’uno dall’altro.

Se si utilizza un cablaggio esistente, il dispositivo potrebbe non funzionare correttamente. In tal caso, sarà necessario sostituire il cablaggio.

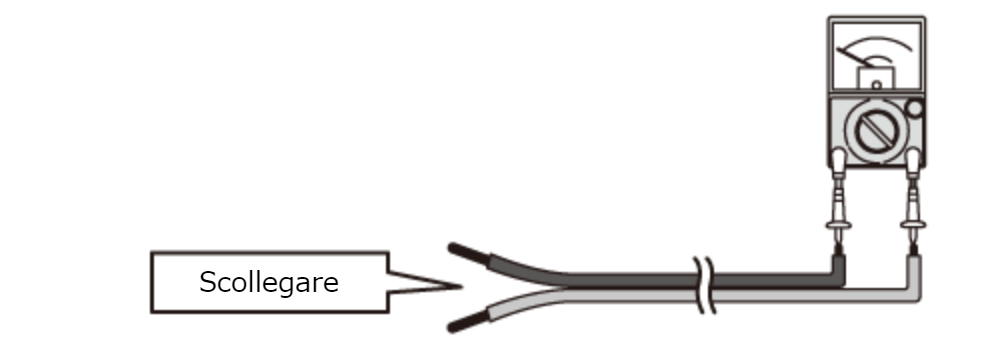

Quando si utilizzano cavi esistenti, controllare cortocircuiti e disconnessioni prima dell’installazione.

Controllo dello scollegamento (6 Ω o meno)

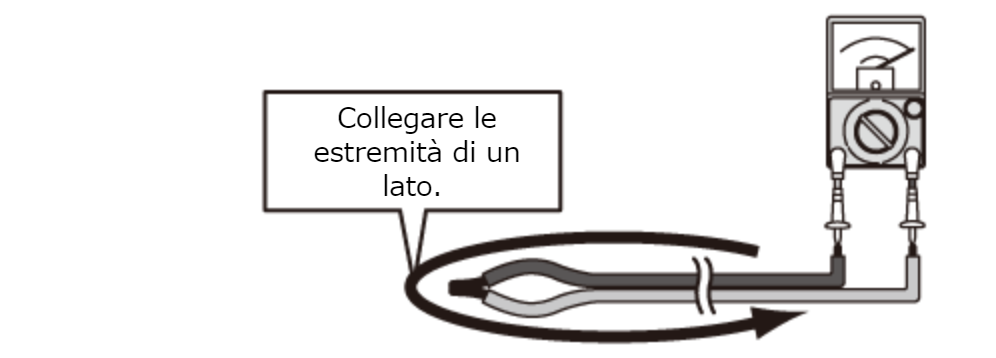

Collegare le estremità di un lato ed effettuare una misura sull’altro lato con un tester.

Per collegare i cavi a bassa tensione, serrarli con un manicotto o saldarli, quindi isolare coprendo con nastro isolante.

Piegatura con manicotto per crimpare

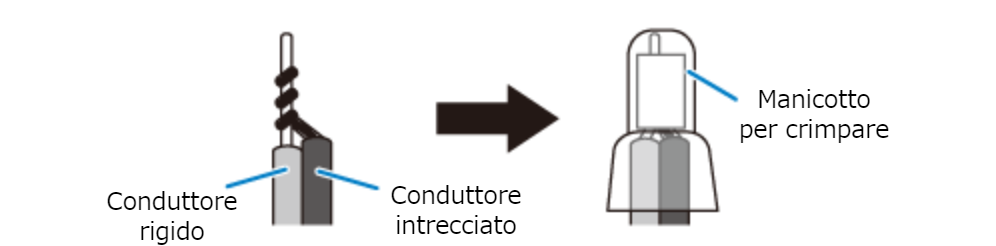

Avvolgere il conduttore intrecciato attorno al conduttore solido almeno tre volte, quindi crimparli.

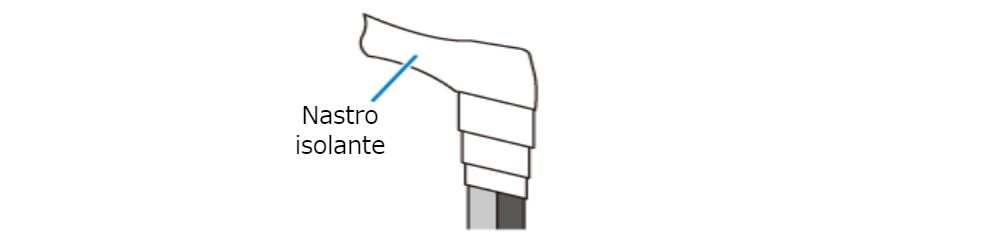

Sovrapporre più della metà della larghezza e attorcigliarli almeno due volte.

Saldatura

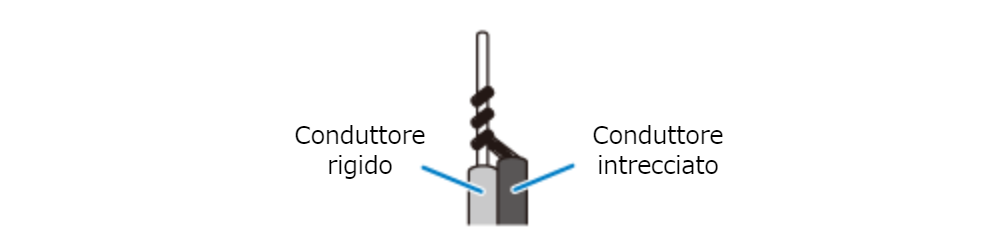

Avvolgere il conduttore intrecciato attorno al conduttore solido almeno tre volte.

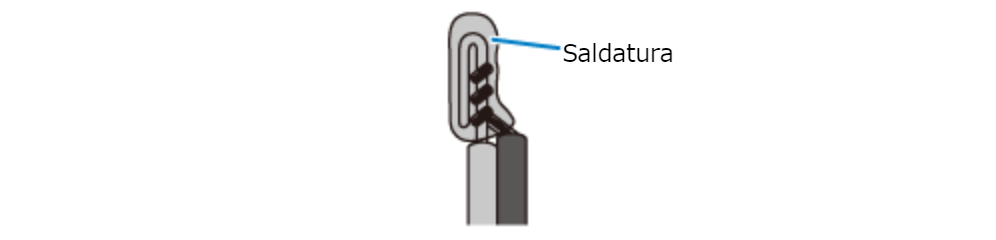

Piegare la punta e saldarla. Accertarsi che nessun filo esca fuori.

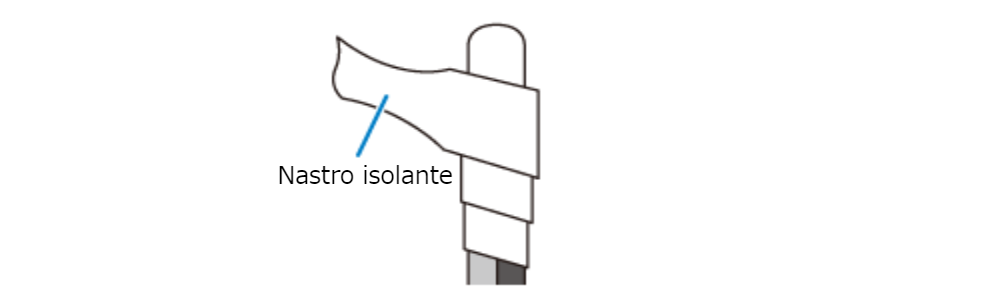

Sovrapporre più della metà della larghezza e attorcigliarli almeno due volte.

ATTENZIONE

Quando si esegue la crimpatura con un manicotto per crimpare, se la punta del cavo con connettore è saldata, tagliare la parte saldata prima di crimpare.

Dopo aver collegato i cavi, controllare sempre la presenza di rotture o di un collegamento insufficiente. In particolare, quando si collega un cavo elettrico durante il cablaggio, crimparlo con un manicotto o saldarlo, quindi isolarlo coprendo con nastro isolante. Mantenere il numero di connessioni più basso possibile per il cablaggio. La sola torsione dei cavi potrebbe causare una scarsa connessione, oppure la superficie dei cavi potrebbe ossidarsi e causare una connessione allentata, con conseguenti malfunzionamenti o guasti.
