JV-1MD/JV-DV/JV-DVF Manuale d’installazione

JV-DVF

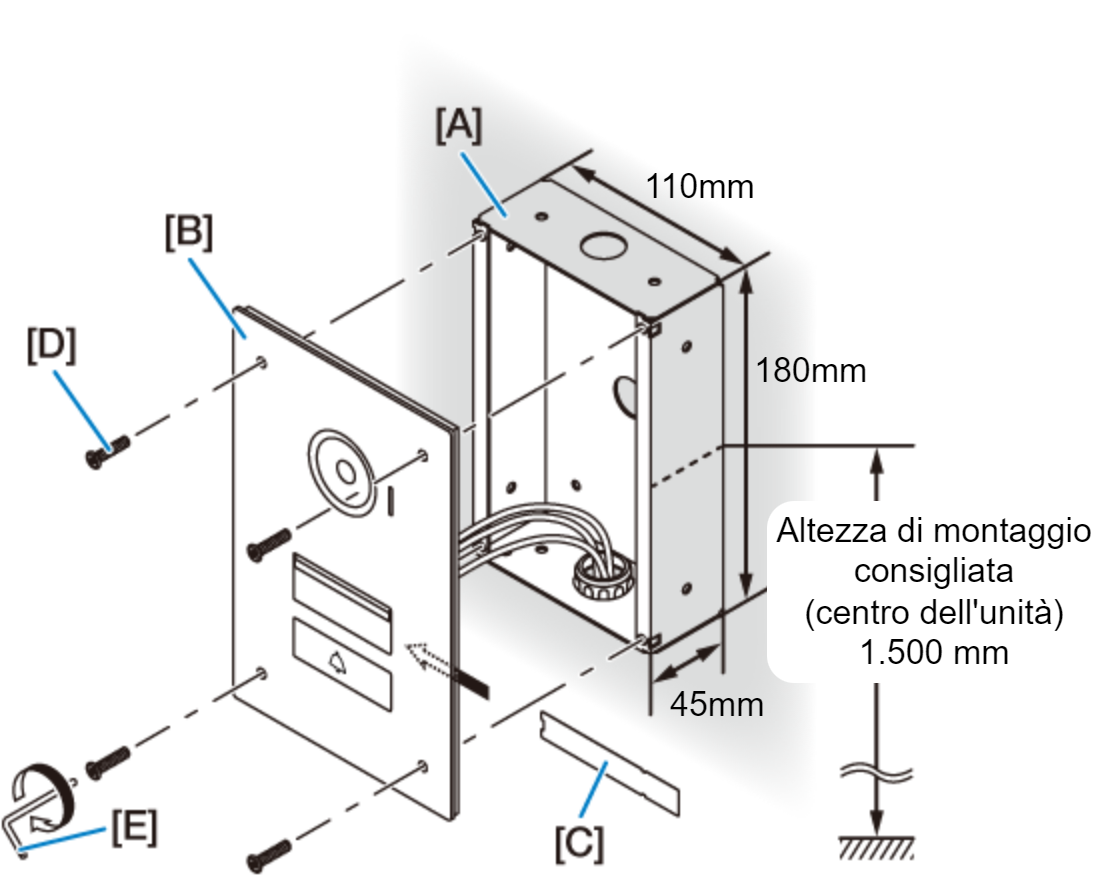

  1. Installare l’involucro posteriore montaggio a parete [A] nella parete.

  2. Inserire la targhetta nome compilata [C].
    Fare riferimento a “Compilazione della targhetta nome” per le istruzioni della targhetta nome.

    ATTENZIONE

    • Non collocare un adesivo sulla targhetta nome. Questo ridurrà l’illuminazione notturna del LED.

  3. Collegare i cavi alla postazione.
    Far scorrere verso il basso e quindi aprire il coperchio dei terminali sul retro della postazione e spelare 8 mm della guaina del cavo e inserirlo nel terminale. Se risulta difficile da inserire, premere e tenere premuto il pulsante di rilascio durante l’inserimento.
    Assicurarsi di chiudere il coperchio dei terminali, quindi farlo scorrere verso l’alto.

    ATTENZIONE

    • Se non si fa scorrere verso l’alto il coperchio, l’acqua potrebbe penetrare nei terminali, ecc., con conseguenti danni alla postazione.

  4. Fissare il pannello frontale [B] all’involucro posteriore [A] con le viti speciali [D] (×4).
    Utilizzare la chiave esagonale [E] per installare.

    ATTENZIONE

    • Non installare la postazione con i cavi incastrati o premuti con forza dall’unità principale.
    • Non serrare eccessivamente le viti.
