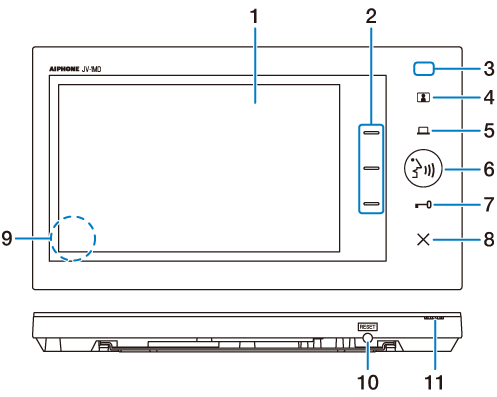

Nomi delle parti e funzioni

N.	Voce	Descrizione
1	Schermo LCD a colori	Lo schermo LCD a colori non ha un’interfaccia touch.
2	Pulsanti funzione	Toccare il pulsante funzione corrispondente per eseguire la funzione visualizzata sul lato destro dello schermo. Toccare un pulsante funzione in modalità standby per visualizzare il menu impostazioni.
3	Segnalazione di notifica (blu)	Indica lo stato attuale della postazione. →Segnalazione di notifica
4	Pulsante monitoraggio	Toccare il pulsante monitoraggio per monitorare l’esterno della porta.
5	Pulsante opzione	Toccare il pulsante opzione per attivare un dispositivo esterno collegato.
6	Pulsante di conversazione	Toccare il pulsante di conversazione per avviare la comunicazione.
7	Pulsante di apertura porta	Toccare il pulsante di rilascio porta per sbloccare la serratura elettrica della stazione della porta.
8	Pulsante fine	Toccare il pulsante fine per uscire dall’operazione corrente ed entrare in modalità standby.
9	Altoparlante	L’altoparlante si trova sul retro della postazione.
10	Interruttore RESET	Premere l’interruttore RESET per riavviare la postazione quando non risponde. Anche se si riavvia la postazione, le impostazioni e l’immagine registrata vengono conservate.
11	Microfono	Non bloccare il microfono con adesivi o nastro adesivo. In caso contrario, la comunicazione potrebbe non essere possibile.

Fare riferimento al “Manuale d’uso” per altri indicatori non elencati.

LED		Descrizione
Luce blu	Acceso	Il LED blu si accende durante l’avvio. Il LED blu si accende quando il volume della suoneria è impostato su “0”. Il LED blu si accende quando la direzione di conversazione è da postazione di monitoraggio a stazione della porta.
Blu lampeggiante	Acceso (0,25 sec.) Spento (0,25 sec.)	Quando viene rilevato un cortocircuito nel cablaggio della stazione della porta o nel cablaggio della postazione di monitoraggio espansione.
Blu lampeggiante	Acceso (0,5 sec.) Spento (0,5 sec.) Il LED si spegne dopo aver lampeggiato 3 volte.	Il LED blu lampeggia quando si tocca per sbloccare la serratura elettrica. Il LED blu lampeggia quando si tocca per attivare l’unità esterna.

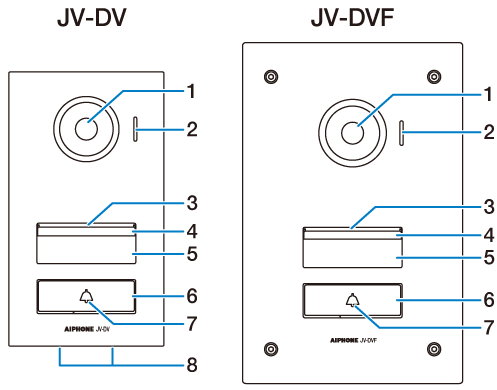

N.	Voce	Descrizione
1	Videocamera	-
2	Microfono	Non bloccare il microfono con adesivi o nastro adesivo. In caso contrario, la comunicazione potrebbe non essere possibile.
3	Altoparlante	-
4	Luce LED bianca	La luce LED bianca è sempre accesa quando l’alimentazione è attiva. Quando la postazione rileva condizioni di buio, la luce si illumina automaticamente. Queste condizioni includono: Il pulsante di chiamata viene premuto. Mentre un’immagine della stazione della porta viene visualizzata sulla postazione di monitoraggio. La porta viene sbloccata. Tuttavia, potrebbe non diventare più luminosa a seconda delle condizioni locali.
5	Coperchio targhetta nome	Non collocare un adesivo sul coperchio targhetta nome. Questo ridurrà l’illuminazione notturna del LED.
6	Pulsante di chiamata	-
7	Icona campanello (bianca)	La retroilluminazione è sempre accesa quando l’alimentazione è attiva.
8	Fori di drenaggio	Fori per scaricare l’acqua piovana dall’interno della postazione.
