JV-DV

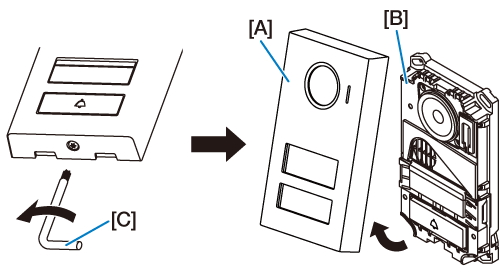

1. Rimuovere il pannello frontale [A].
   Allentare la vite speciale con il cacciavite speciale incluso [C] e rimuovere il pannello frontale dalla postazione [B].

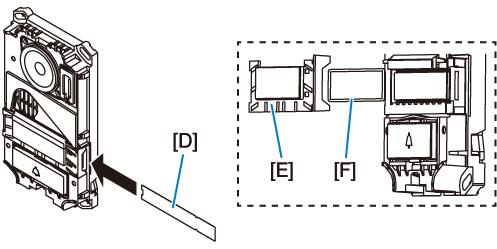

2. Inserire la targhetta nome compilata [D].
   Fare riferimento a “Compilazione della targhetta nome” per le istruzioni della targhetta nome.




   ATTENZIONE Non collocare un adesivo sul coperchio targhetta nome [E]. Questo ridurrà l’illuminazione notturna del LED. Non rimuovere il coperchio targhetta nome, tranne che per la manutenzione. Se la guarnizione [F] non è installata correttamente, l’acqua potrebbe entrare nella targhetta nome.

3. Collegare i cavi alla postazione [B].
   Far scorrere verso il basso e quindi aprire il coperchio dei terminali sul retro della postazione e spelare 8 mm della guaina del cavo e inserirlo nel terminale. Se risulta difficile da inserire, premere e tenere premuto il pulsante di rilascio durante l’inserimento.
   Assicurarsi di chiudere il coperchio dei terminali, quindi farlo scorrere verso l’alto.




   ATTENZIONE Se non si fa scorrere verso l’alto il coperchio, l’acqua potrebbe penetrare nei terminali, ecc., con conseguenti danni alla postazione.

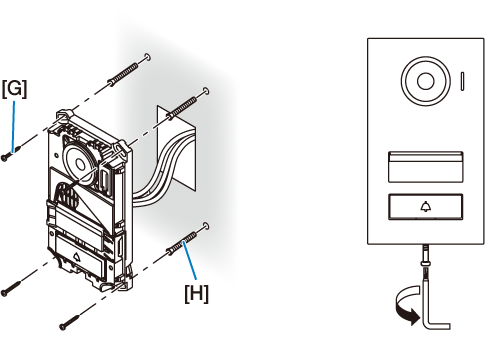

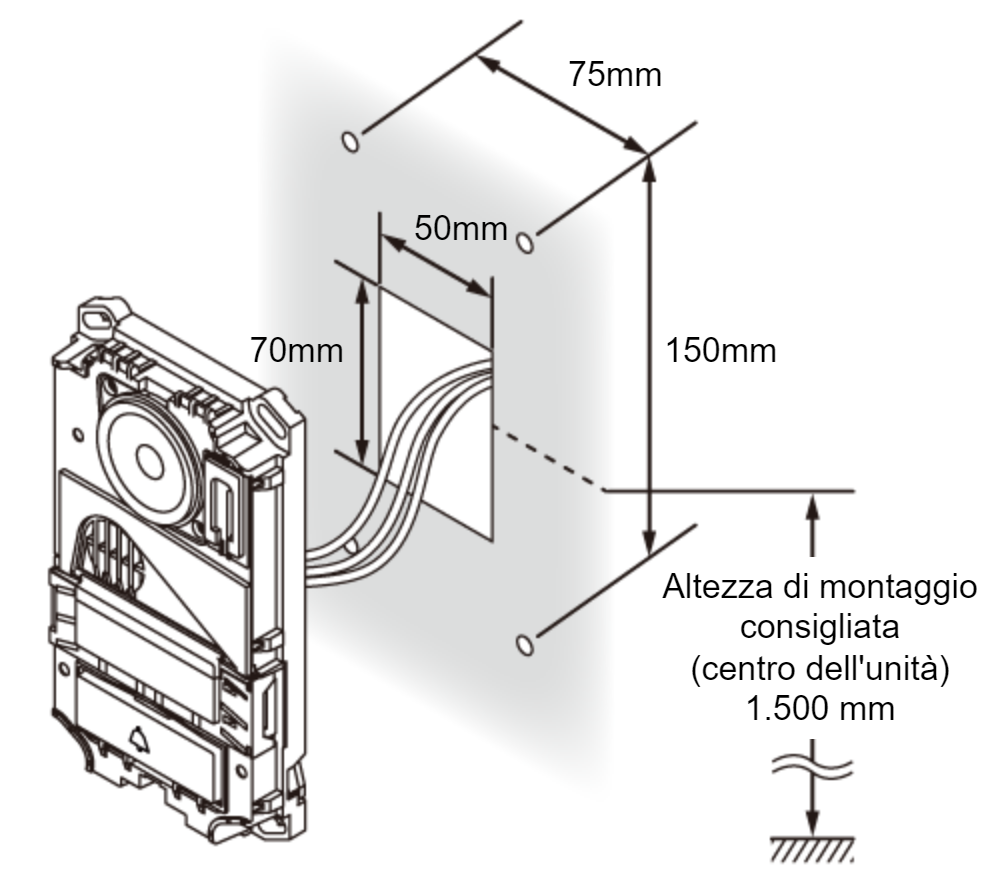

4. Fissare la postazione [B] alla superficie di montaggio con viti [G] (×4), quindi riposizionare il pannello frontale [A] e serrare la vite speciale con il cacciavite speciale in dotazione [C].
   Utilizzare un fissaggio disponibile in commercio [H], se necessario.




   ATTENZIONE Non installare la postazione con i cavi incastrati o premuti con forza dall’unità principale. Non serrare eccessivamente le viti. Non bloccare i fori di drenaggio.





Viti disponibili
