JV-1MD/JV-DV/JV-DVF Installatiehandleiding

Voorzorgsmaatregelen voor bedrading

Kabel

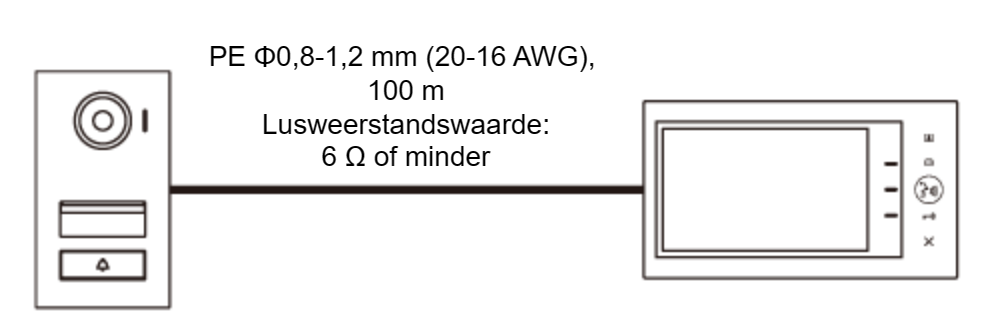

  • Gebruik een parallelle 2-draads kabel voor aansluiting van een videodeurpost.

  • Kies een kabel met PE-isolatie (polyethyleen) met PVC-mantel voor laagspanningsbedrading.
    • Een coaxiale kabel kan niet worden gebruikt.
    • Een 2-aderig quad-type vinyl kabel kan niet worden gebruikt.

  • Scheid, voor het leiden van kabels, de audio/videokabels en deurontgrendelingskabels en houd ze meer dan 10 cm uit elkaars buurt.

  • Als bestaande bedrading gebruikt wordt, werkt het apparaat mogelijk niet correct. In dat geval is het nodig om de bedrading te vervangen.

  • Bij gebruik van bestaande kabels, controleer op kortsluiting en ontkoppeling vóór de installatie.

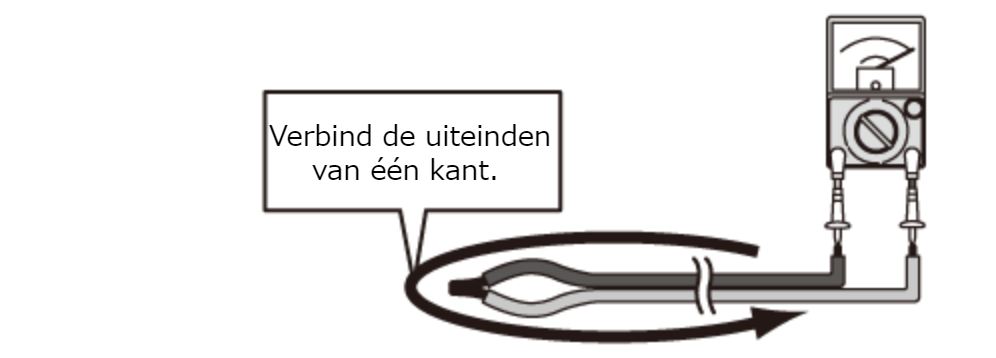

  • Onderbrekingstest (6 Ω of minder)
    Verbind de uiteinden van één kant en voer een meting uit met een tester aan de andere kant.

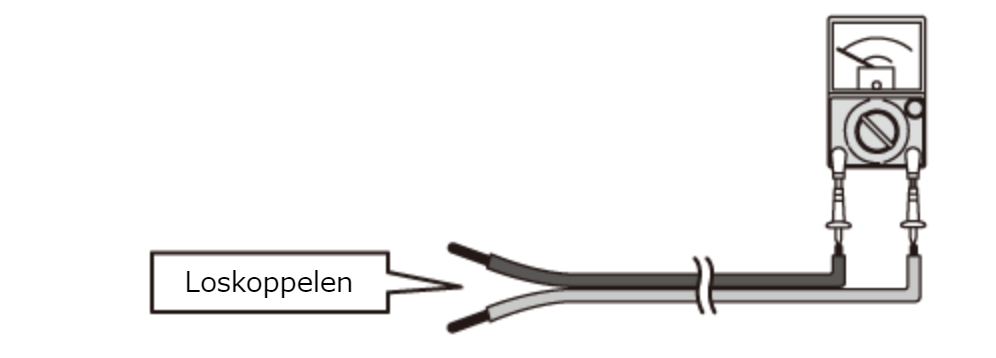

  • Kortsluitingstest: ∞Ω (Oneindig)

  • Om laagspanningsdraden aan te sluiten, moeten ze van een krimphuls worden voorzien of worden gesoldeerd en isoleer ze vervolgens door ze af te dekken met isolatietape.


De laagspanningsdraden met elkaar verbinden

Krimpen met een krimpkous

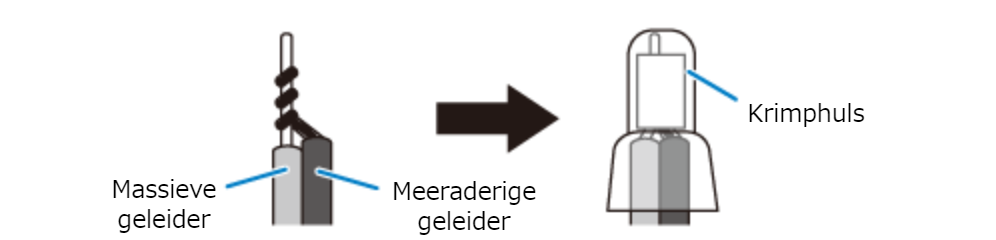

  1. Draai de meeraderige geleider ten minste drie keer rond de massieve geleider en krimp ze vervolgens.

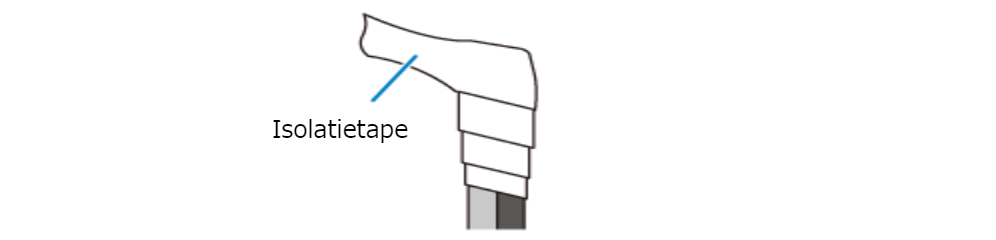

  2. Overlap meer dan de helft van de breedte en draai ze ten minste twee keer.

Solderen

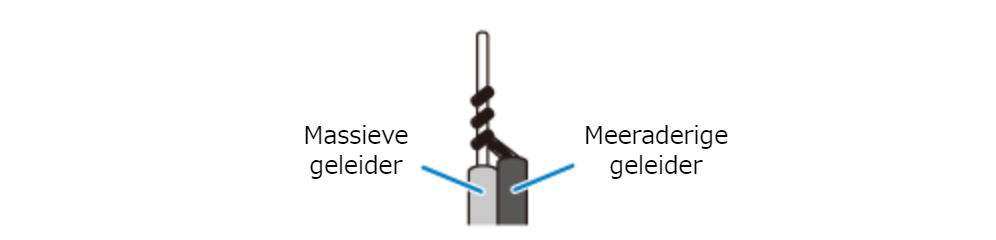

  1. Draai de meeraderige geleider ten minste drie keer rond de massieve geleider.

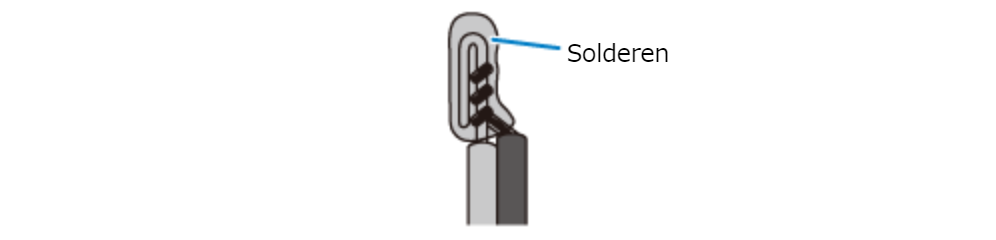

  2. Buig de punt en soldeer deze. Zorg dat er geen looddraad uitsteekt.

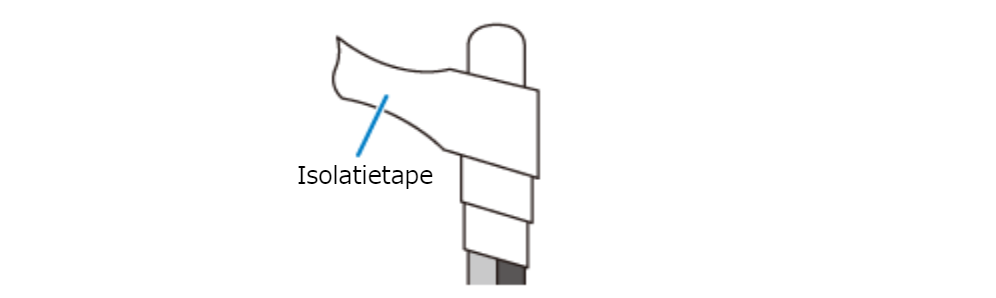

  3. Overlap meer dan de helft van de breedte en draai ze ten minste twee keer.


ATTENTIE

  • Als bij het krimpen met een krimphuls het uiteinde van de voedingsdraad met connector gesoldeerd is, knip dan het gesoldeerde gedeelte af voordat u deze krimpt.

  • Controleer na het aansluiten van de draden altijd op breuken of onvoldoende verbinding. Vooral bij het lassen in het midden van de bedrading moet een krimphuls worden gebruikt of moet het worden gesoldeerd, en isoleer het vervolgens door het af te dekken met isolatietape. Houd het aantal lassen zo laag mogelijk bij het bekabelen. Alleen maar in elkaar draaien van de draden kan een slechte aansluiting veroorzaken, of het oppervlak van de draden raakt geoxideerd waardoor een losse aansluiting ontstaat, wat tot storing of een defect kan leiden.
