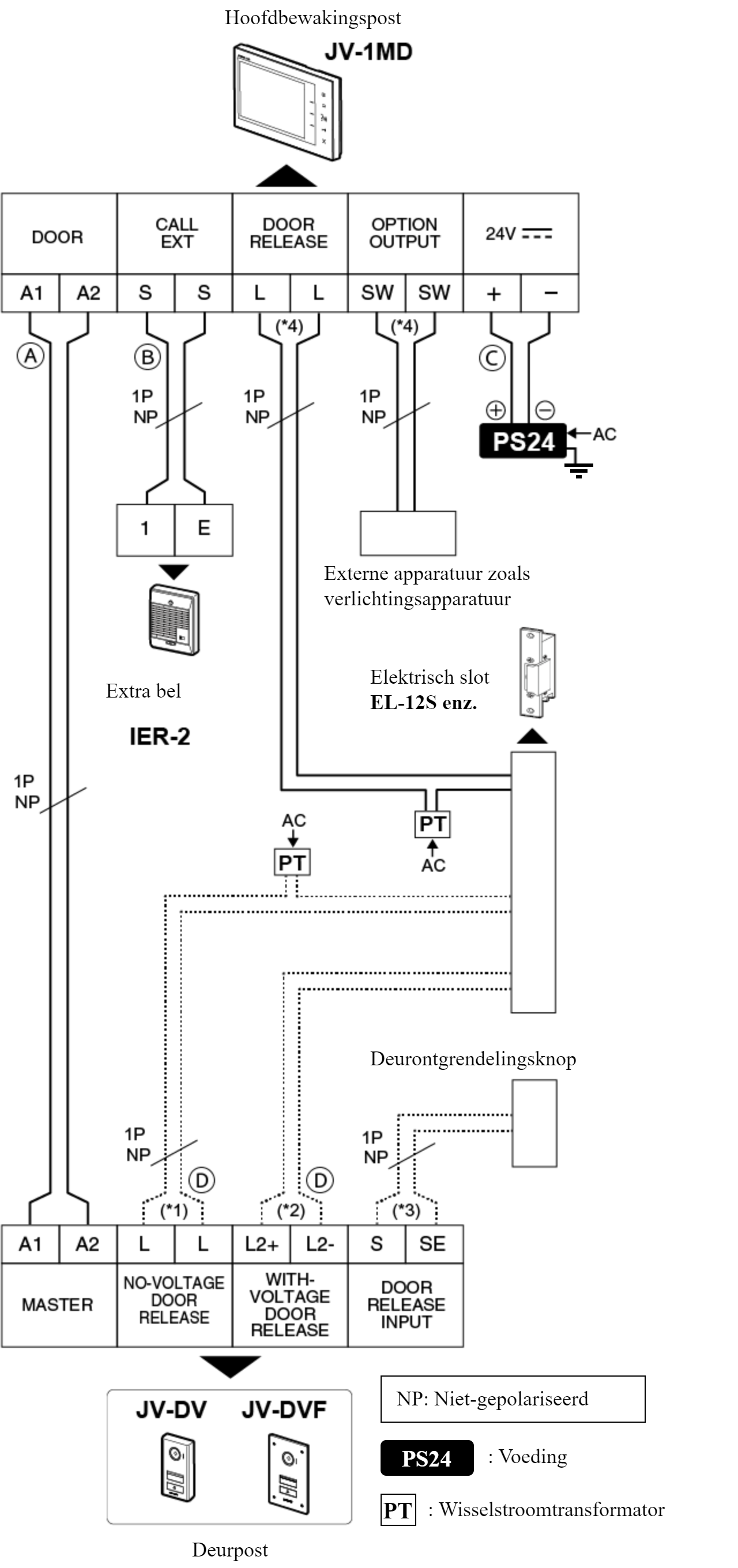

Bedradingsschema en -specificaties

ATTENTIE

Gebruik de ongebruikte aansluitingen niet voor andere doeleinden.
De bedrading tussen elk apparaat mag niet in dezelfde draadmantel zitten.
Isoleer en beveilig ongebruikte laagspanningsleidingen.
Sluit een elektrisch slot slechts op één plaats aan.
De deurontgrendelingsknop activeert alleen het elektrische slot dat is aangesloten op de deurpost.

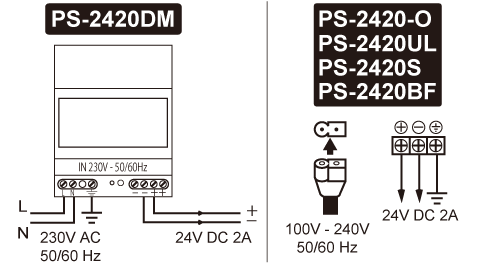

Zorg ervoor dat de voeding geaard is.

OPMERKING

De volgorde van aansluitingen in het schema kan afwijken van het werkelijke product.
Raadpleeg ook de instructies voor elk apparaat dat moet worden aangesloten.

Bedradingsafstand

OPMERKING

De max. bedradingsafstand tussen de hoofdbewakingspost en de voeding kan worden verlengd tot 25 m door een PE Φ1,2 mm (16 AWG) kabel te gebruiken. Echter, in dat geval wordt de maximale afstand tussen de deurpost en de hoofdbewakingspost ingekort tot 70 m bij gebruik van PE Φ0,8-1,2 mm (20-16 AWG) kabel.
Door de bedradingsafstand tussen de deurpost en de hoofdbewakingspost te beperken tot 70m met PE Φ0,8-1,2 mm (20-16 AWG) kabel, kan de maximale belasting van de gevoede deurslot-uitgang worden opgetrokken tot 580mA.

(*1): Uitgangsspecificaties

Uitgangsmethode	Potentiaalvrij, normaal open contact
Schakelcapaciteit	24 VDC, 1 A (bij resistieve belasting)

(*2): Uitgangsspecificaties

(*3): Ingangsspecificaties

Ingangsmethode	Potentiaalvrij, normaal open contact
Detectietijd	100 msec of meer
Contactweerstand	300 Ω of minder
Kortsluitstroom aansluiting	10 mA of minder
Spanning tussen aansluitingen	5 VDC of minder (tussen open aansluitingen)

(*4): Uitgangsspecificaties

Uitgangsmethode	Potentiaalvrij, normaal open contact
Schakelcapaciteit	24 VDC, 1 A (resistieve belasting)
