JV-DVF

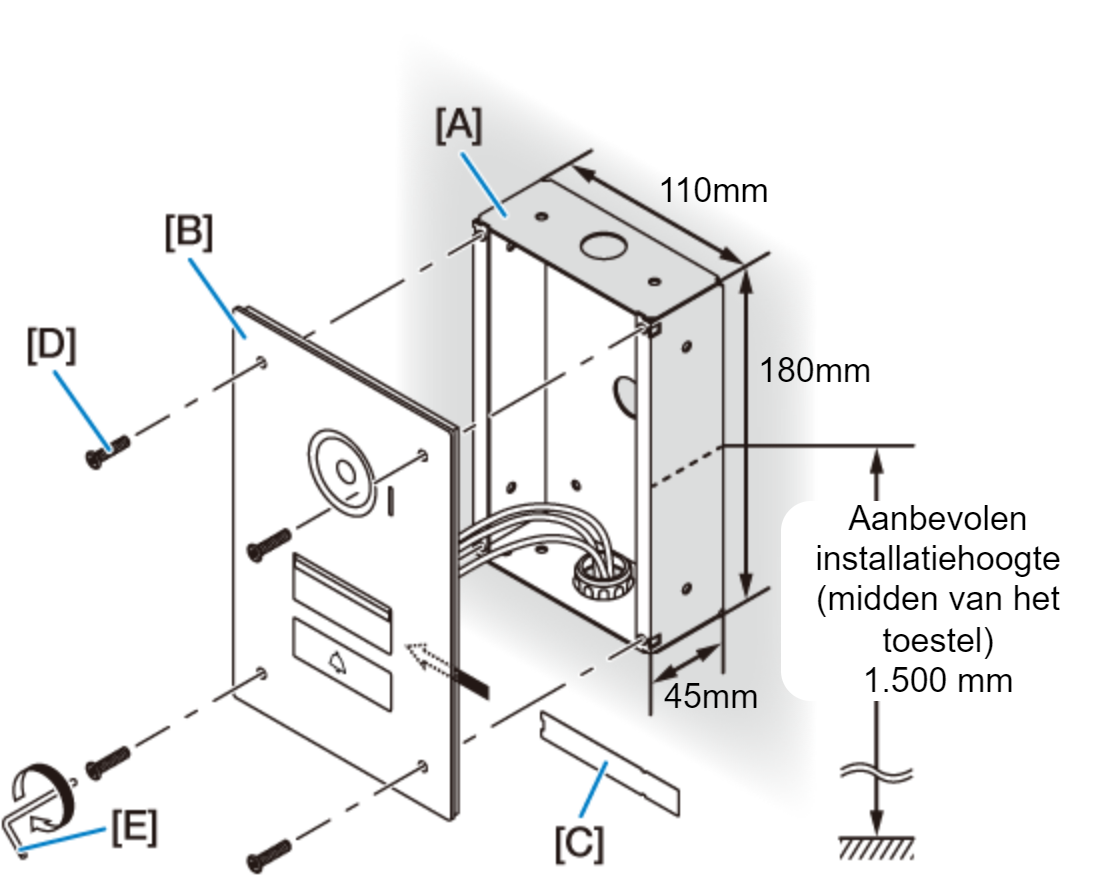

- Installeer de inbouwmontagedoos [A] in de wand.
Plaats het ingevulde naamplaatje [C].
Raadpleeg "Invullen van het naamplaatje" voor de naamplaatjesinstructies.
ATTENTIE- Plaats geen sticker op het naamplaatje. Dit vermindert de nachtverlichting van de LED.
Sluit de draden aan op de post.
Schuif naar beneden en open vervolgens het aansluitingendeksel aan de achterkant van de post en strip 8 mm van de draadmantel en plaats deze in de aansluiting. Als de draad moeilijk te plaatsen is, houd de ontgrendelingsknop ingedrukt tijdens het plaatsen.
Sluit het aansluitingendeksel en schuif het omhoog. ATTENTIE- Als het deksel niet omhoog wordt geschoven, kan er water in de aansluitingen enz. komen, wat kan leiden tot schade aan de post.
Bevestig het voorpaneel [B] aan de inbouwdoos [A] met de speciale schroeven [D] (×4).
Gebruik de inbussleutel [E] om te installeren. ATTENTIE- Zorg ervoor dat de kabels niet gekneld worden bij het monteren en afsluiten van de post.
- Draai de schroeven niet te strak aan.
