JV-DV

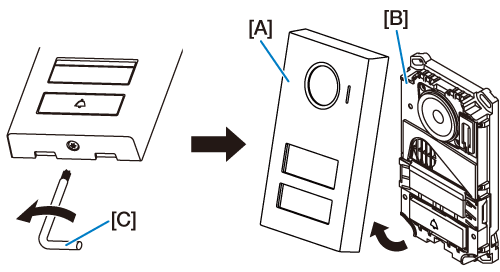

1. Verwijder het voorpaneel [A].
   Draai de speciale schroef los met de meegeleverde speciale sleutel [C] en verwijder het voorpaneel van de post [B].

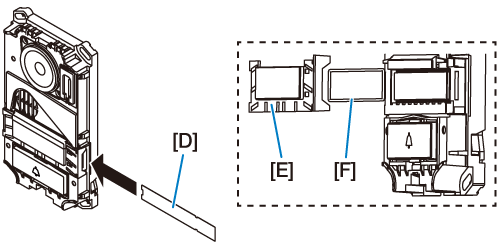

2. Plaats het ingevulde naamplaatje [D].
   Raadpleeg "Invullen van het naamplaatje" voor de naamplaatjesinstructies.




   ATTENTIE Plaats geen sticker op de afdekking van het naamplaatje [E]. Dit vermindert de nachtverlichting van de LED. Verwijder de afdekking van het naamplaatje niet, behalve voor onderhoud. Als de pakking [F] niet correct is geïnstalleerd, kan er water in het naamplaatje komen.

3. Sluit de draden aan op de post [B].
   Schuif naar beneden en open vervolgens het aansluitingendeksel aan de achterkant van de post. Strip 8 mm van de draadmantel en plaats deze in de aansluiting. Als de draad moeilijk te plaatsen is, houd de ontgrendelingsknop ingedrukt tijdens het plaatsen.
   Sluit het aansluitingendeksel en schuif het omhoog.




   ATTENTIE Als het deksel niet omhoog wordt geschoven, kan er water in de aansluitingen enz. komen, wat kan leiden tot schade aan de post.

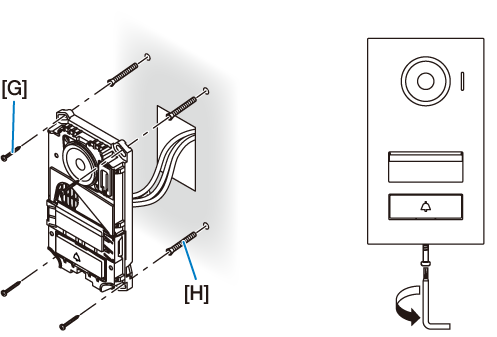

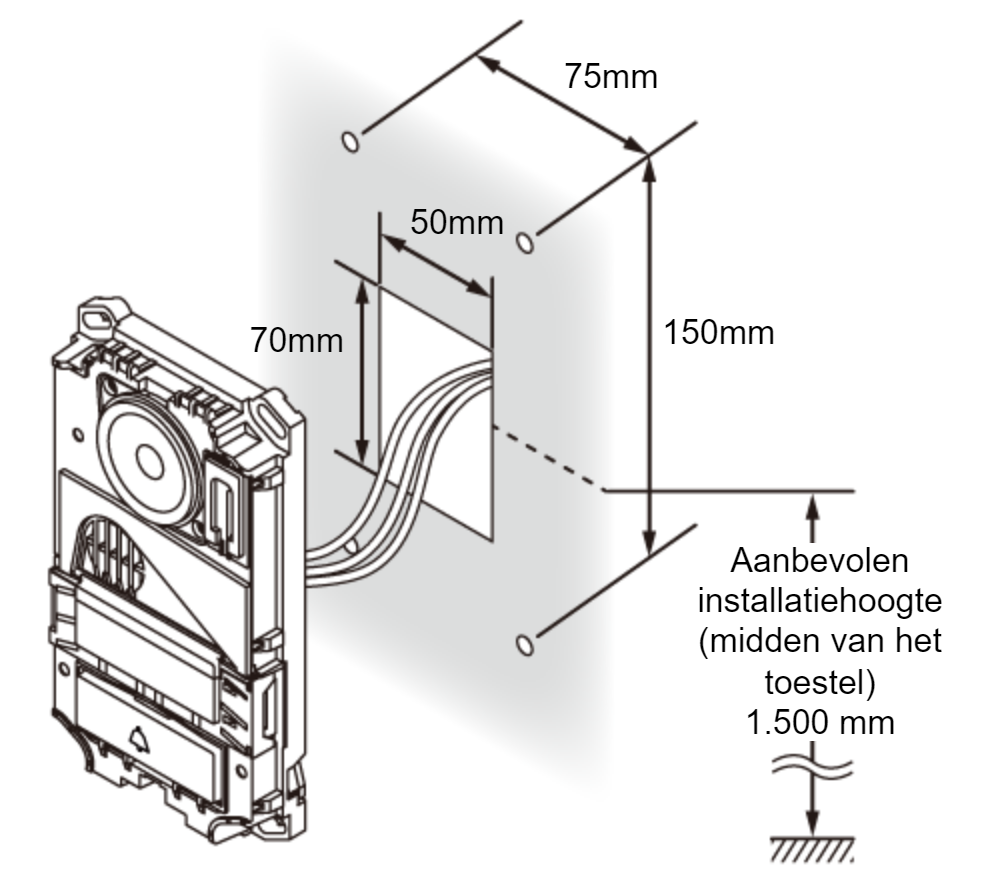

4. Bevestig de post [B] aan het montage-oppervlak met de schroeven [G] (×4), vervang vervolgens het voorpaneel [A] en draai de speciale schroef vast met de meegeleverde speciale sleutel [C].
   Gebruik indien nodig een in de handel verkrijgbare plug [H].




   ATTENTIE Zorg ervoor dat de kabels niet gekneld worden bij het monteren en afsluiten van de post . Draai de schroeven niet te strak aan. Blokkeer de afvoergaten niet.





Beschikbare schroeven
