JV-1MD/JV-DV/JV-DVF Installatiehandleiding

JV-1MD

ATTENTIE

  • Binnenpost niet geschikt voor inbouwmontage.
  • Om storing te voorkomen, moet u de post minstens 20 cm uit de buurt van andere apparaten installeren (bijv. thermostaat, draadloze zenders).
  • Installeer de post niet in een holle ruimte in een wand om te voorkomen dat geluid vervormd wordt.

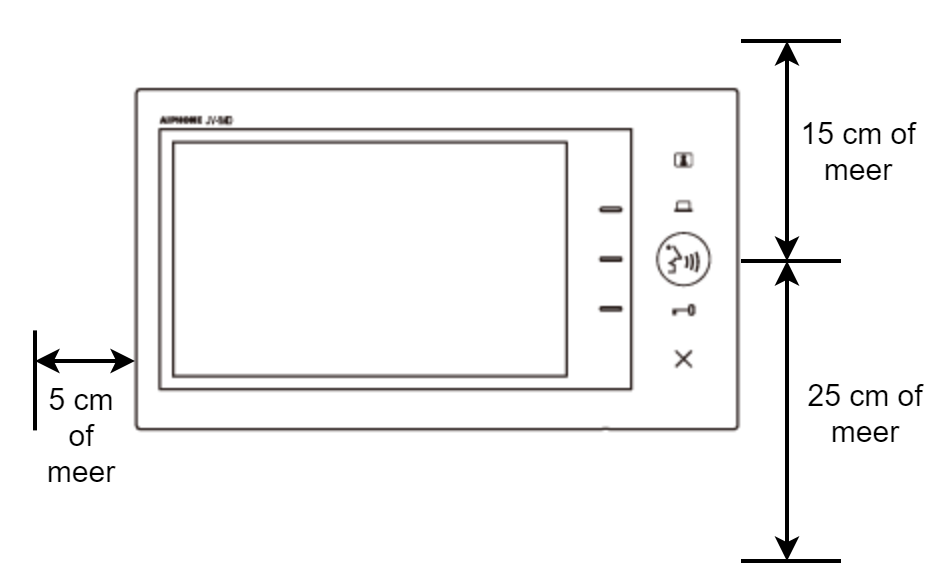

  • De locatie van de post vereist de volgende open ruimtes om storingen of oproeponderbrekingen te voorkomen.
    • 15 cm of meer boven het midden van de post.
    • 25 cm of meer onder het midden van de post (om bediening van de resetknop aan de onderkant van de post toe te staan).
    • 5 cm of meer aan de linkerkant van de post (om blokkering van de luidspreker te voorkomen).


Bekabeling langs de achterkant




  1. Verwijder de montagesteun [A] aan de achterkant van de post.
    Schuif de montagesteun omlaag en verwijder deze.

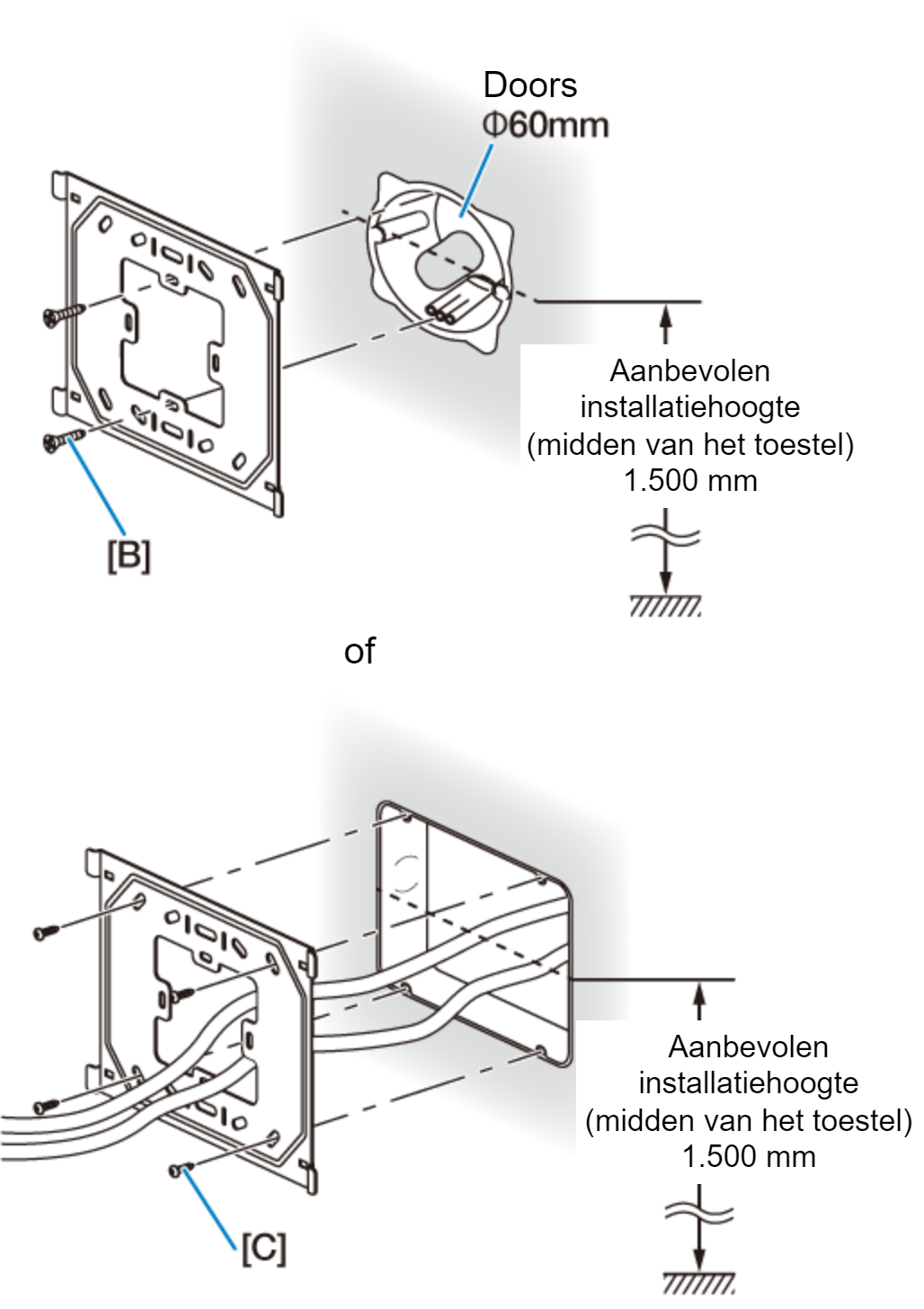

  2. Bevestig de montagesteun aan de wand met de schroeven [B] (×2).
    Bij gebruik van een rechthoekige inbouwdoos gebruikt u de schroeven [C] (×4).

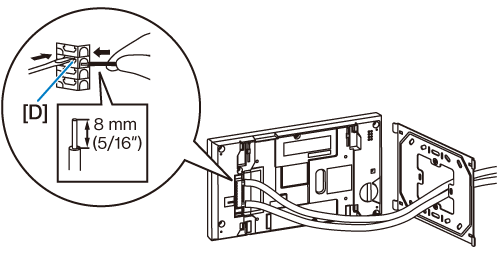

  3. Sluit de draden aan.
    Strip 8 mm van de draadmantel en plaats deze in de aansluiting. Als de draad moeilijk te plaatsen is, houd de ontgrendelingsknop [D] ingedrukt tijdens het plaatsen.

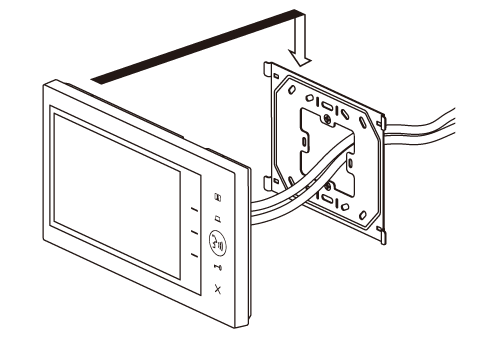

  4. Monteer de post op de montagesteun [A].

    ATTENTIE

    • Zorg ervoor dat er geen kabels tussen de post en de montagesteun bekneld raken.
    • Zorg ervoor dat u de kabelmantel niet beschadigt met de montagesteun.


OPMERKING

  • Wanneer u houtmontageschroeven (×4) gebruikt voor wandmontage, boort u een gat met een diameter van 50 mm op de positie van het midden van de post op de wand.



Beschikbare schroeven

[B] Moet compatibel zijn met een inbouwdoos.
[C] Schroefas: Φ4,1 mm of minder
Sleufkop: Φ8,2 mm of minder, 3,0 mm of minder hoog
Houtmontageschroeven Schroefas: Φ4,1 mm of minder
Sleufkop: Φ8,2 mm of minder, 3,0 mm of minder hoog

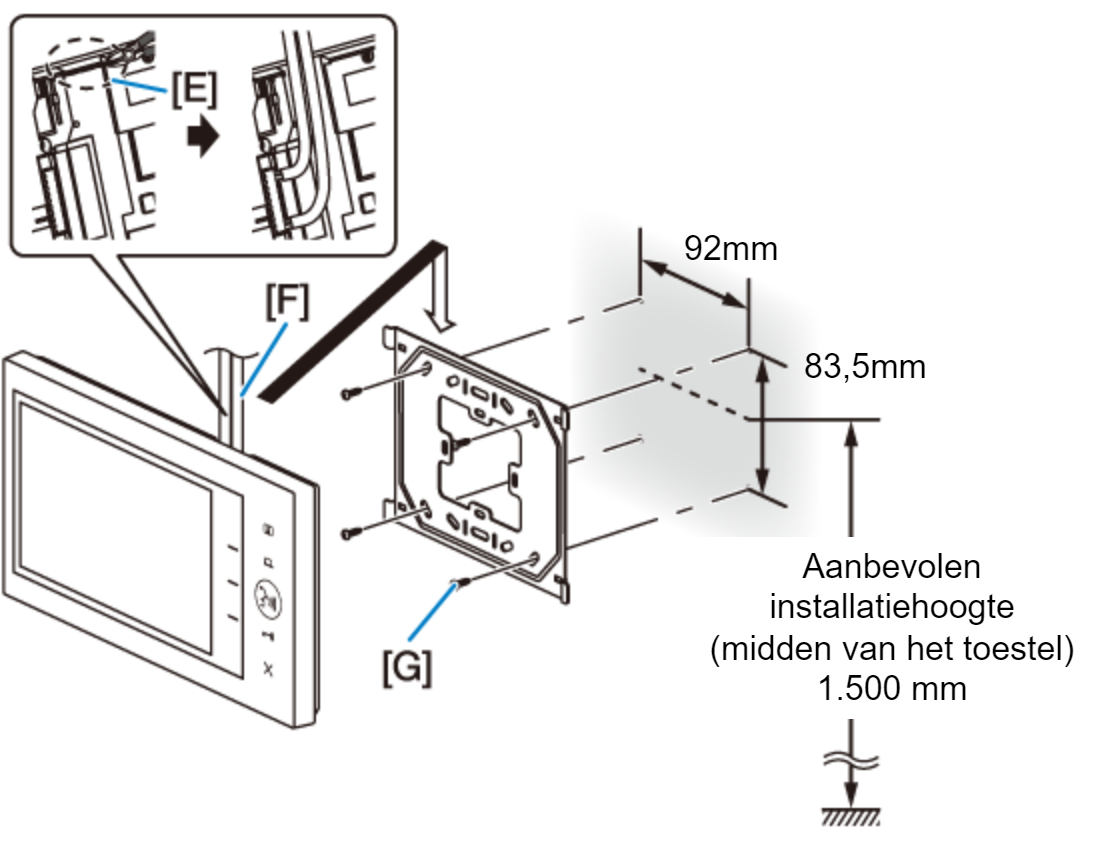

Bekabeling in opbouw

De draden kunnen worden gerouteerd naar de boven- of onderzijde van de post.

Als de bedrading vanaf de bovenkant van de post moet worden geleid, knip dan de kabelinvoer [E] af.

Als er veel bedrading [F] is, verwijdert u de draadmantel tot aan de kabelinvoer.

Bevestig de montagesteun aan de wand met de houtmontageschroeven [G] (×4).


Beschikbare schroeven

[G] Schroefas: Φ4,1 mm of minder
Sleufkop: Φ8,2 mm of minder, 3,0 mm of minder hoog

OPMERKING

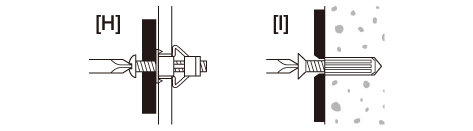

  • Gebruik commercieel verkrijgbare hollewandpluggen [H] of betonpluggen [I] als houtmontageschroeven niet gebruikt kunnen worden voor gipsplaatwanden, betonnen muren, enzovoort.
